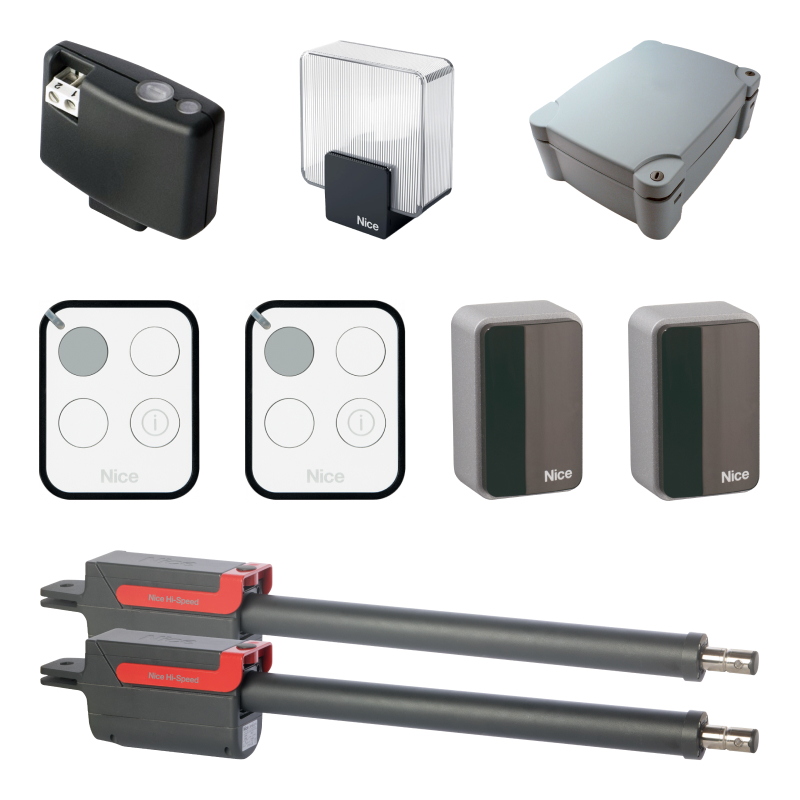

Комплект линейного привода Nice TTN3724HSBDKIT2

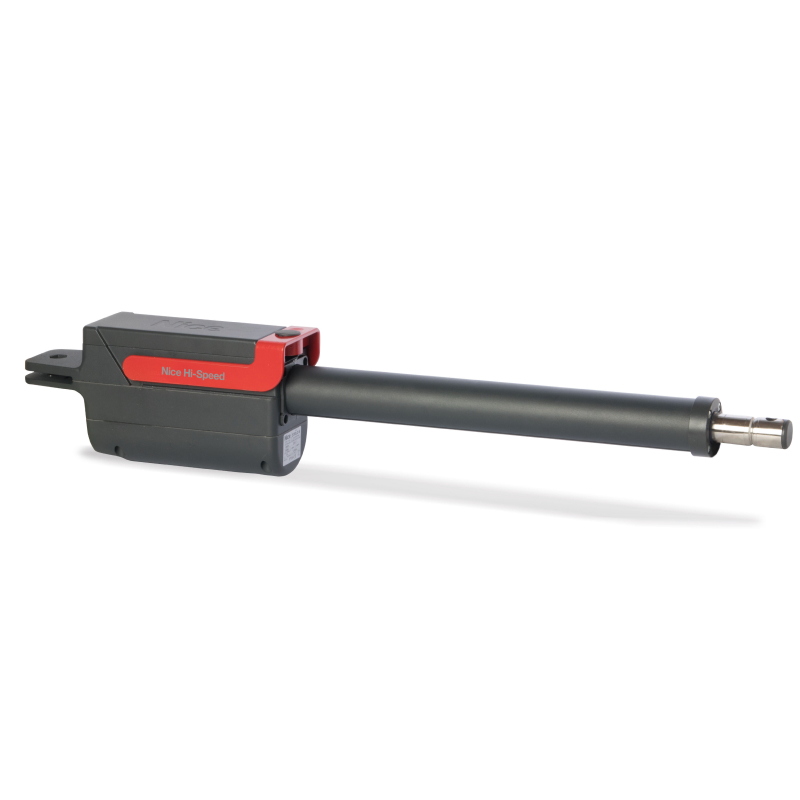

Привод TTN3724HS

Высокоскоростной электромеханический привод линейного типа для автоматизации распашных ворот. Могут применяться на воротах со створками  шириной до 3,7 метра и массой до 450 кг. Создан для тех, кто ценит свое время и не привык ждать. Время открытия от 12 секунд на 90 градусов (зависит от конкретных ворот и способа установки).

Параметр	Единица	Величина
Питание	Вольт пер.тока, 50 Гц	230
Питание двигателя	Вольт пост. тока	24
Номинальный ток	А	6
Мощность	Ватт	150
Максимальная скорость	Метров в секунду	0,032
Усилие (Крутящий момент)	Ньютон/метр	1900
Интенсивность	%	100
Класс защиты	IP	54
Размеры (один привод)	мм	910х105х170
Вес (один привод)	кг	8

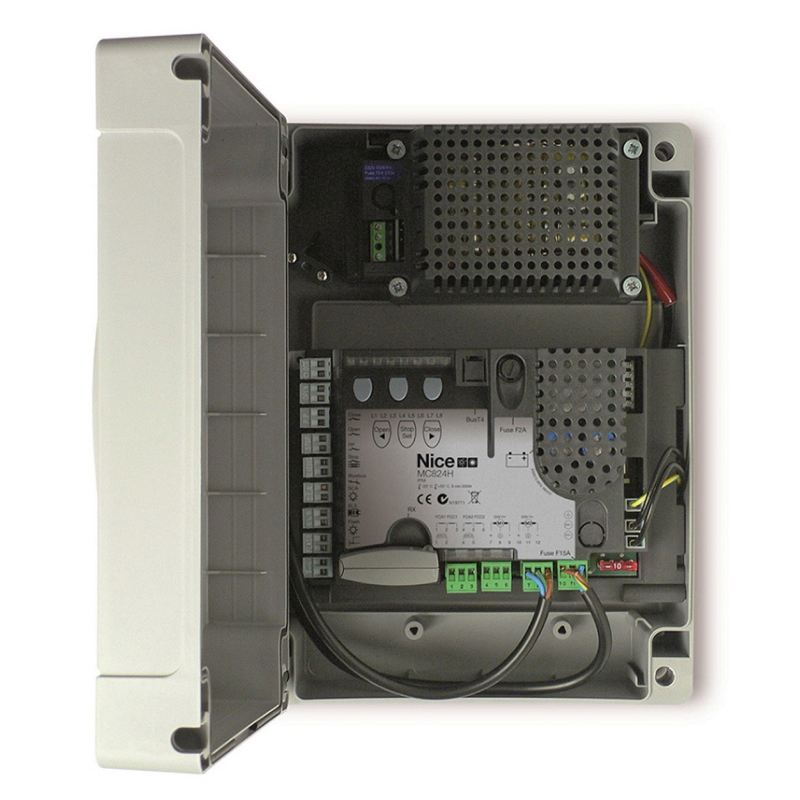

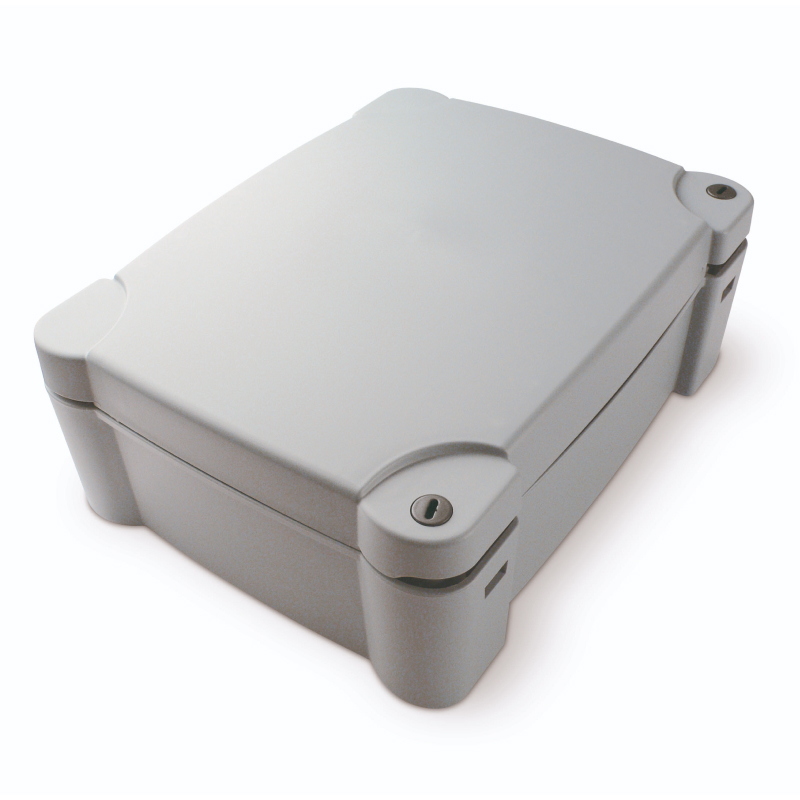

Блок управления для распашных приводов с напряжением питания двигателя 24 В MC824H, с магнитным энкодером

Поддержка следующих технологий и систем Nice:

• BlueBUS – устройства управления и безопасности подключаются к блоку управления всего двумя проводами без соблюдения полярности;
• Opera – простое и быстрое программирование с помощью многофункционального дисплея OVIEW;
• Solemyo – автономная работа от энергии солнца. Ваш комфорт и забота об окружающей среде.

Передовые функции Nice:

• Программирование функций всего 3 кнопками со светодиодной индикацией;
• Разъем SM для подключения радиоприемников (SMXI, SMXIS, OXI);
• Индикация возможной неисправности на блоке управления и с помощью сигнальной лампы;
• Автоматическое программирование крайних положений;
• Двойная технология обнаружения препятствий;
• Режим энергосбережения;
• Плавный старт и остановка;
• Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;
• Резервное питание от аккумуляторной батареи PS324, устанавливаемой внутри корпуса блока управления (опция);
• Предусмотрена возможность подключения электромеханического замка;
• Режим частичного открытия для прохода пешехода.

Класс защиты блока управления IP54 при использовании герметичных вводов.

Параметр	Единица	Величина
Питание от сети	Гц	230+/-10%
Питание аккумуляторной батареи	В	21/28
Максимальная мощность двигателя	Вт/А	360/15
Максимальная мощность аксессуаров 24 В	А	0.2
Максимальная мощность сигнальной лампы	В/А	12/21
Максимальная мощность электрозамка	В/Вт	12/15
Время работы TL	сек	-
Время паузы TP	сек	1/250
Задержка времени откр. TRA	сек	Программируемое
Задержка времени закр. TRC	сек	Программируемое
Время подсветки TCOR	сек	0:250
Время предварительного мерцания TPRE	сек	0:10
Регулировка усилия	%	-
Обнаружение препятствий	-	min/max
Размеры	мм	230х125х300

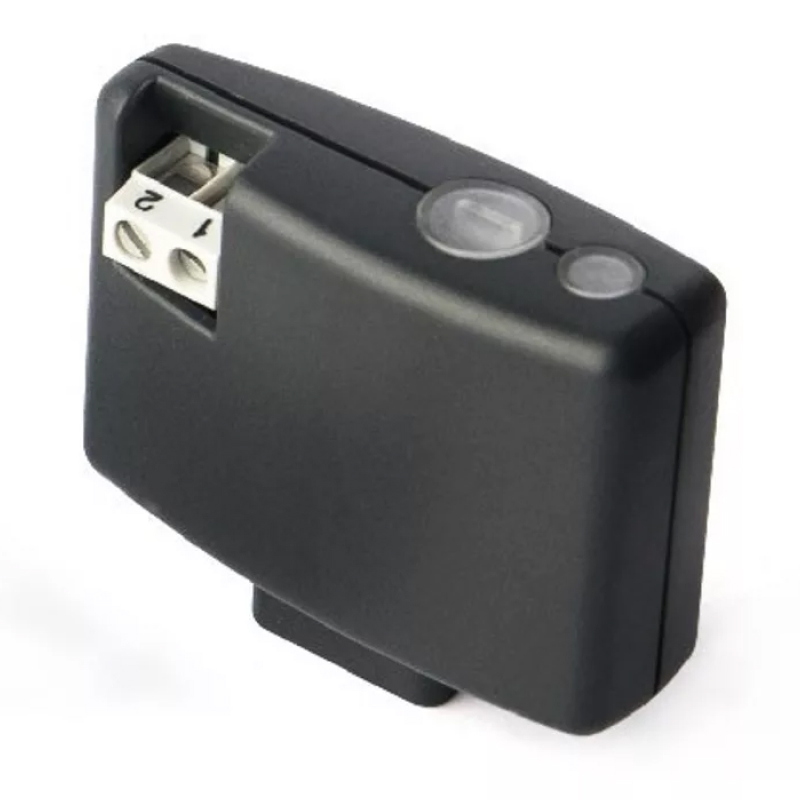

Встраиваемый приемник с обратной связью OXIBD

В памяти передатчиков с кодировками O-Code и BD имеется «код активации» (секретный), с помощью которого можно дать разрешение на сохранение в памяти приемника нового передатчика. Приемник OXIBD может взаимодействовать как с односторонними, так с двусторонними передатчиками. Совместим с односторонними кодировками радиосвязи «O-Code», «FloR», «Smilo» и «Flo». Приемник имеет 1024 ячейки памяти, служащих для сохранения в ней передатчиков: в одной ячейке может сохраняться либо один передатчик или же одна кнопка. Приемник запоминает 750 двунаправленных передатчиков и 1024 однонаправленных передатчиков. Приемник может транслировать сигнал десяти различным аналогичным приемникам (создавать сеть) для увеличения радиуса действия радиосигнала с 50 метров до 500 метров. Терминал антенны встроен в приемник и не использует антенну блока управления.

Параметр	Единица	Величина
Частота приёма	МГц	433,92
Частота передачи	МГц	433,92
Сопротивление	Ом	50
Чувствительность	дБ	-108
Кодировки	-	BD, O-Code, FloR, TTS, Flo, Smilo
Питание	В	5
Потребление	мА	50 (max)
Класс защиты	IP	30
Размеры	мм	49,5x18x41,9

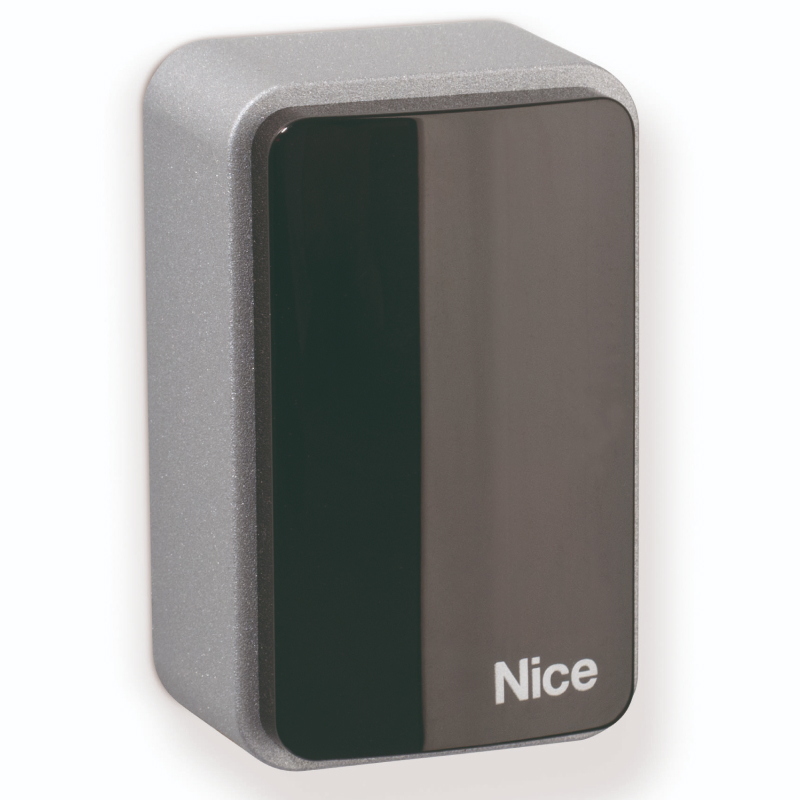

Фотоэлемент EPMB:

Синхронизируемые фотоэлементы, для блоков управления с технологией BlueBUS.

Новое поколение оптических устройств безопасности. Повышенная степень безопасности за счет использования запатентованной технологии. Технологии, опережающие время: двойной антибликовый контур, исключающий возможное воздействие солнечных лучей. Практичные: угол обзора линзы 10 градусов в моделях с фиксированной оптикой и до 30o в моделях с ориентируемой оптикой. Надежное исполнение: выполнены из ABS пластика, устойчивого к условиям окружающей среды. Также доступен в антивандальной цельнометаллической версии.

Модели с технологией BlueBUS подключаются к блоку управления всего двумя проводами без соблюдения полярности. Автоматическая синхронизация фотоэлементов позволяет избежать интерференции между двумя установленными парами фотоэлементов.

Параметр	Единица	Величина
Радиус действия	м	до 15 с max смещением оси TX-RX ±5м (устройство может сигнализировать о препятствии даже в неблагоприятных погодных условиях)
Питание выхода	-	устройство может быть подключено только к сетям BlueBUS, от которых оно берет электропитание и подает выходные сигналы
Регулируемая линза	-	-
Класс защиты	IP	44
Температура	°C	-20 ÷ +50
Размеры	мм	50x29x80 h
Вес	г	140

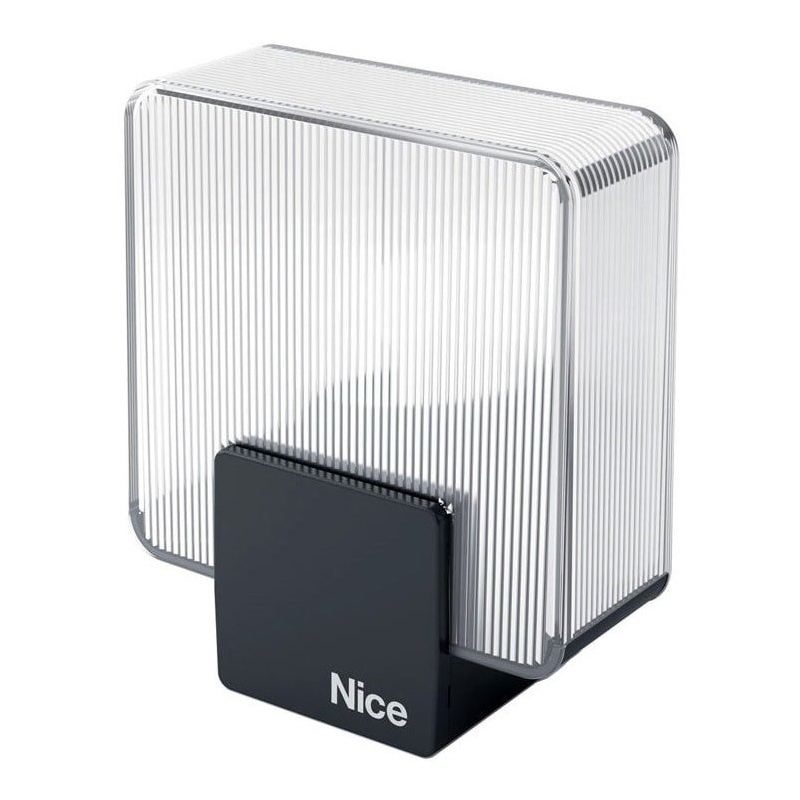

Лампа ELDC

Новое поколение сигнальных ламп. Версия: 12 В, 24 В. Корпус выполнен из ударопрочного пластика. Удобный кронштейн для универсального крепления лампы. IP44. Встроенная во все модели антенна 433,92 МГц для увеличения радиуса действия приемника.
