Комплект сдвижных ворот DoorHan Revolution, 4500х2200, RAL8017
Код товара: 34613
![](/upload/iblock/cd0/ikg30n537zd9ct23chf1fyeap4etjqhq/komplekt_sdvizhnykh_vorot_doorhan_revolution_4500kh2200_ral8017.jpg)
![](/upload/iblock/e9b/4w9cm3gymw3rdlti6k71n9fnk5jhkxn9/Komplekt-proflista.jpg)
![](/upload/iblock/ce4/vdw5tpj6tv3zk788gs5x53gzmueena5z/Komplekt-profiley.jpg)
![](/upload/iblock/a9e/udvneketv2wmigty3dw1vgztzwgi4nz1/balka.jpg)
![](/upload/iblock/746/x20vbl0itk9r0ym58bc7n3q3o470wpph/DHE4.jpg)
![](/upload/iblock/0d0/44106fwevfhp436urdrdeo8kic4u3re8/Komplekt-sdvizhnykh-vorot-Revolution-4000kh2000-RAL8017-05.jpg)
![](/upload/iblock/bdd/x5wyggu08q29qz1qa52yb3jng51is2pb/Komplekt-sdvizhnykh-vorot-Revolution-4000kh2000-RAL8017-04.jpg)
![](/upload/iblock/092/tup3ncdzm3s2x2flmpx8fd3mcqp1gria/Komplekt-sdvizhnykh-vorot-Revolution-4000kh2000-RAL8017-03.jpg)
![](/upload/iblock/07e/a1f2pqe4haomz7ekyp535mbqax6fluwf/Komplekt-sdvizhnykh-vorot-Revolution-4000kh2000-RAL8017-02.jpg)
![](/upload/iblock/1ae/u6agj27g1rfi5hw1ygto5dbsap2wbskx/Komplekt-sdvizhnykh-vorot-Revolution-4000kh2000-RAL8017-01.jpg)
![Комплект сдвижных ворот DoorHan Revolution, 4500х2200, RAL8017_s_](/upload/resize_cache/iblock/cd0/ikg30n537zd9ct23chf1fyeap4etjqhq/353_353_2/komplekt_sdvizhnykh_vorot_doorhan_revolution_4500kh2200_ral8017.jpg)
![Комплект сдвижных ворот DoorHan Revolution, 4500х2200, RAL8017_s_](/upload/resize_cache/iblock/e9b/4w9cm3gymw3rdlti6k71n9fnk5jhkxn9/353_353_2/Komplekt-proflista.jpg)
![Комплект сдвижных ворот DoorHan Revolution, 4500х2200, RAL8017_s_](/upload/resize_cache/iblock/ce4/vdw5tpj6tv3zk788gs5x53gzmueena5z/353_353_2/Komplekt-profiley.jpg)
![Комплект сдвижных ворот DoorHan Revolution, 4500х2200, RAL8017_s_](/upload/resize_cache/iblock/a9e/udvneketv2wmigty3dw1vgztzwgi4nz1/353_353_2/balka.jpg)
![Комплект сдвижных ворот DoorHan Revolution, 4500х2200, RAL8017_s_](/upload/resize_cache/iblock/746/x20vbl0itk9r0ym58bc7n3q3o470wpph/353_353_2/DHE4.jpg)
![Комплект сдвижных ворот DoorHan Revolution, 4500х2200, RAL8017_s_](/upload/resize_cache/iblock/0d0/44106fwevfhp436urdrdeo8kic4u3re8/353_353_2/Komplekt-sdvizhnykh-vorot-Revolution-4000kh2000-RAL8017-05.jpg)
![Комплект сдвижных ворот DoorHan Revolution, 4500х2200, RAL8017_s_](/upload/resize_cache/iblock/bdd/x5wyggu08q29qz1qa52yb3jng51is2pb/353_353_2/Komplekt-sdvizhnykh-vorot-Revolution-4000kh2000-RAL8017-04.jpg)
![Комплект сдвижных ворот DoorHan Revolution, 4500х2200, RAL8017_s_](/upload/resize_cache/iblock/092/tup3ncdzm3s2x2flmpx8fd3mcqp1gria/353_353_2/Komplekt-sdvizhnykh-vorot-Revolution-4000kh2000-RAL8017-03.jpg)
![Комплект сдвижных ворот DoorHan Revolution, 4500х2200, RAL8017_s_](/upload/resize_cache/iblock/07e/a1f2pqe4haomz7ekyp535mbqax6fluwf/353_353_2/Komplekt-sdvizhnykh-vorot-Revolution-4000kh2000-RAL8017-02.jpg)
![Комплект сдвижных ворот DoorHan Revolution, 4500х2200, RAL8017_s_](/upload/resize_cache/iblock/1ae/u6agj27g1rfi5hw1ygto5dbsap2wbskx/353_353_2/Komplekt-sdvizhnykh-vorot-Revolution-4000kh2000-RAL8017-01.jpg)
- Описание
- Характеристики
- Документы
Состав комплекта:

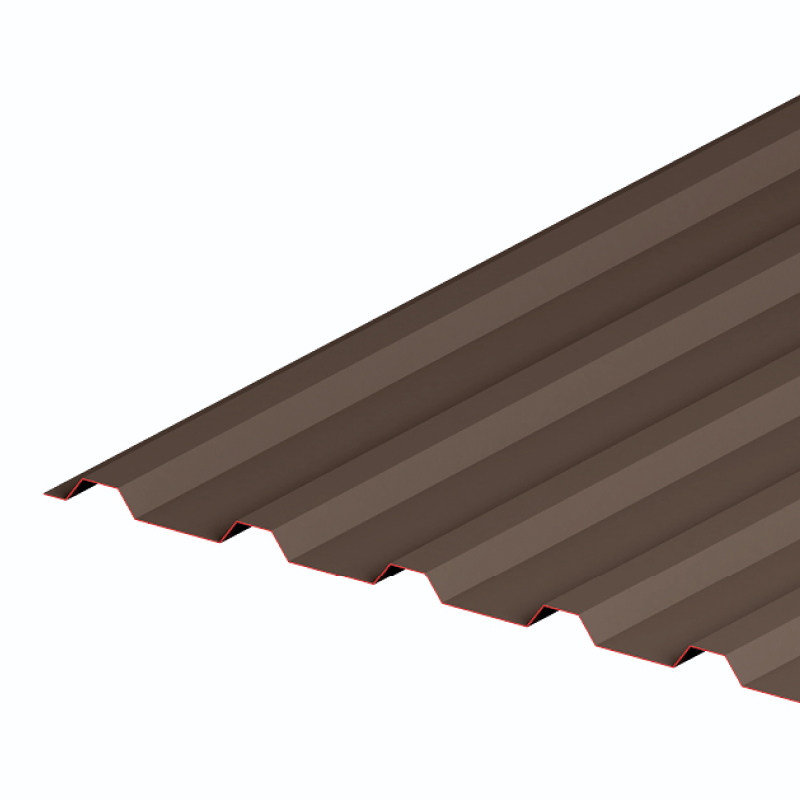

- комплект профлиста;

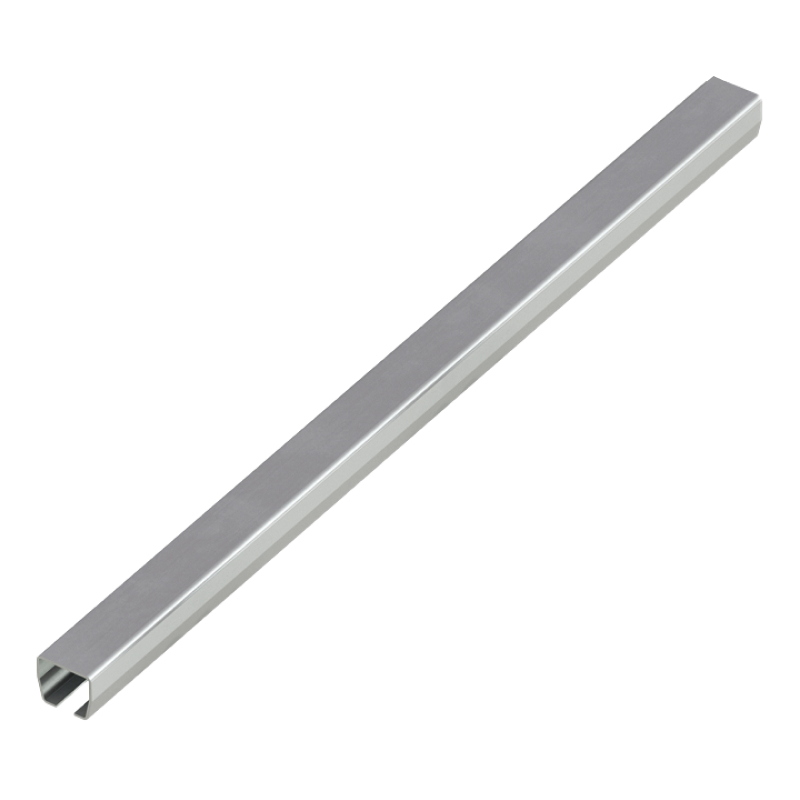

- балка прокатная 71х60х3,5 мм;
- коробка комплектации для щита;
- комплект комплектации сдвижных ворот из стального П- профиля (71 балка);

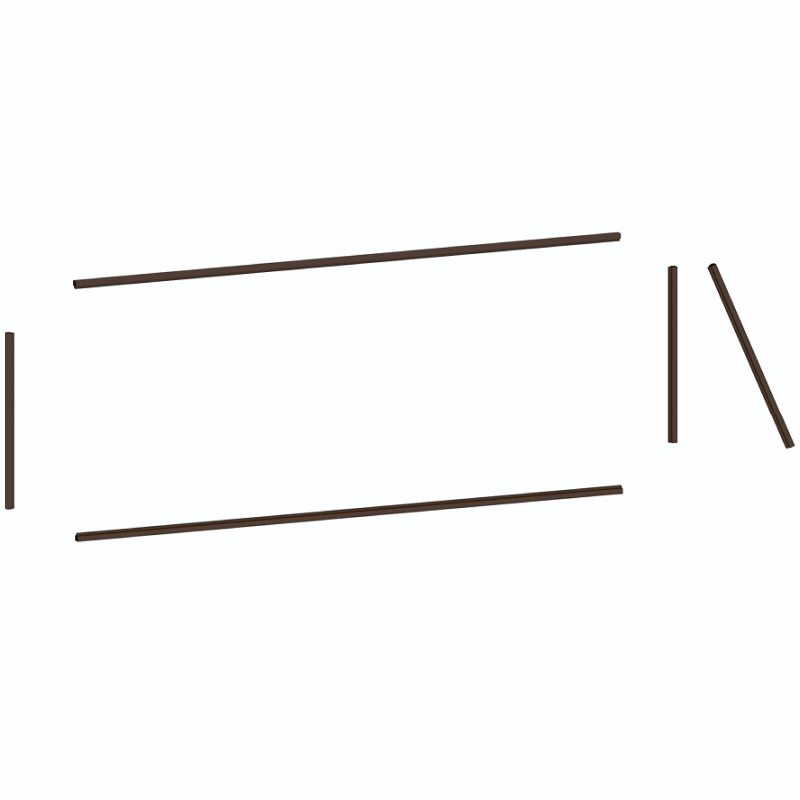

- П-профиль горизонтальный RAL8017 (Матовый Муар);
- П-профиль вертикальный RAL8017 (Матовый Муар);
- П-профиль раскоса RAL8017 (Матовый Муар);
- C-профиль для сдвижных ворот.
Зоны применения:
- Предназначены для ограничения доступа на территорию, подходят для самостоятельного монтажа.
- Применяются при ограниченном свободном пространстве, т.к. не занимают много места при открытии.
Конструкция:
![Конструкция Revolution.png Конструкция Revolution.png](/upload/medialibrary/49e/49e3daa240cd0be73f314f15e2745fe5.png)
- стальной несущий профиль делает раму конструкции высокопрочной;
- профлист толщиной 0,7 мм и высотой 20 мм оцинкован и окрашен с двух сторон;
- универсальный верхний ловитель с бампером и регулировкой полотна ворот;
- соединительный сухарь;

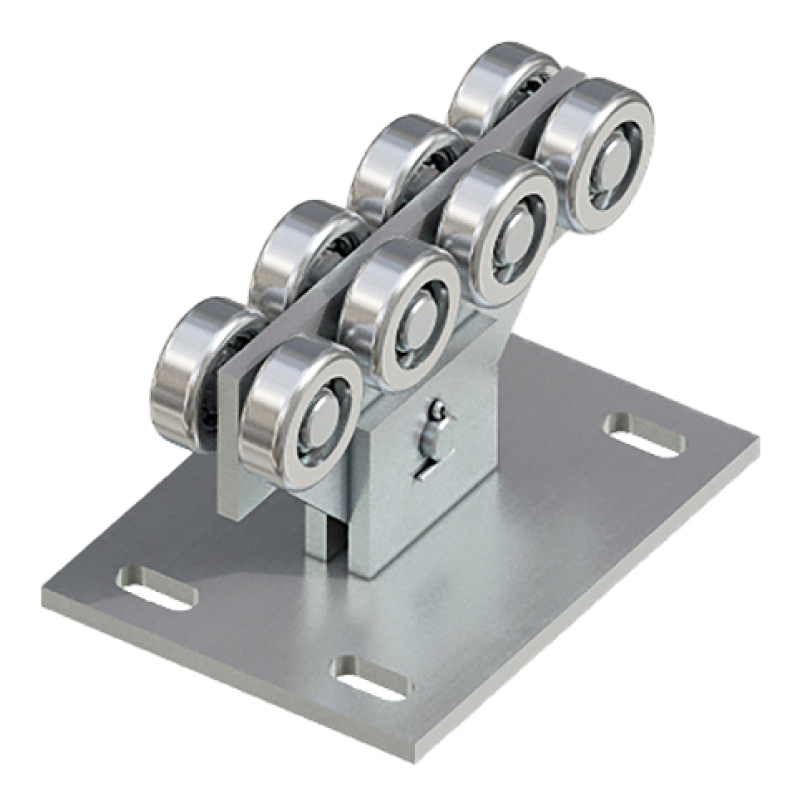

- универсальное направляющее устройство обладает уникальной конструкцией высокой прочности, имеет широкий диапазон регулировки;
- электропривод;
- несущая бетонируемая рама.
Подготовка строительного объекта:
![подготовка проема сдвижные-1.png подготовка проема сдвижные-1.png](/upload/medialibrary/382/382727c65ab917fb681fad56af4bdcc4.png)
Замеры каждого параметра производятся как минимум в трех точках. За итоговый размер принимается максимальное значениие.H — высота проема (в зависимости от комплекта).
В — ширина проема (в зависимости от комплекта).
L — место в сторону сдвига (рассчитывается как B*1,5).
h — просвет (расстояние от нижнего края створки до уровня земли), рекомендуемая величина — 100 мм.
Требования к строительному объекту: полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.
Способы монтажа:
Монтаж силовой рамы
Котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.Бетонирование столба-ловителя
Монтаж столбов в заранее подготовленный котлован.ПАРАМЕТР | ЗНАЧЕНИЕ |
---|---|
Ветровая нагрузка, кг/м² | до 700 |
Усилие ручного открывания и закрывания, Н, не более | 150 |
Группа горючести по ГОСТ 30244-94 | Г2 |
Группа воспламеняемости по ГОСТ 30402-96 | В2 |
Вес полотна ворот, кг/м² | 19 |
Условия эксплуатации:
- При открытии ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно.2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
- Запрещается перемещать полотно ворот при сцепленном приводе.
- Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
- Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.
- Строго запрещено пересекать траекторию движения полотна во время открытия и закрытия ворот, т. к. это может привести к серьезным травмам.
- Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
- Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
- Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.
- Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.
- В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.
УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
---|---|
Описание | упаковка полотна сдвижных ворот представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг полотна ворот с перехлестом, пленка закреплена скотчем с логотипом компании |
Описание | упаковка рамы представляет собой пузырчатую пленку, обернутую вокруг столбов и основания с перехлестом, пленка закреплена скотчем с логотипом компании |
Состав | пузырчатая пленка с логотипом компании, скотч с логотипом компании |
После монтажа необходимо провести проверку движения ворот. Ворота должны двигаться плавно, без рывков и скрипов. Полотно должно находиться в уровне (по вертикали и горизонтали), а при закрытии заходить в ловители. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема ворот. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению щита и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.
Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации сдвижных ворот. Компания-изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.
