Комплект сдвижных ворот DoorHan Revolution, 4000х2000, RAL8017

Состав комплекта:

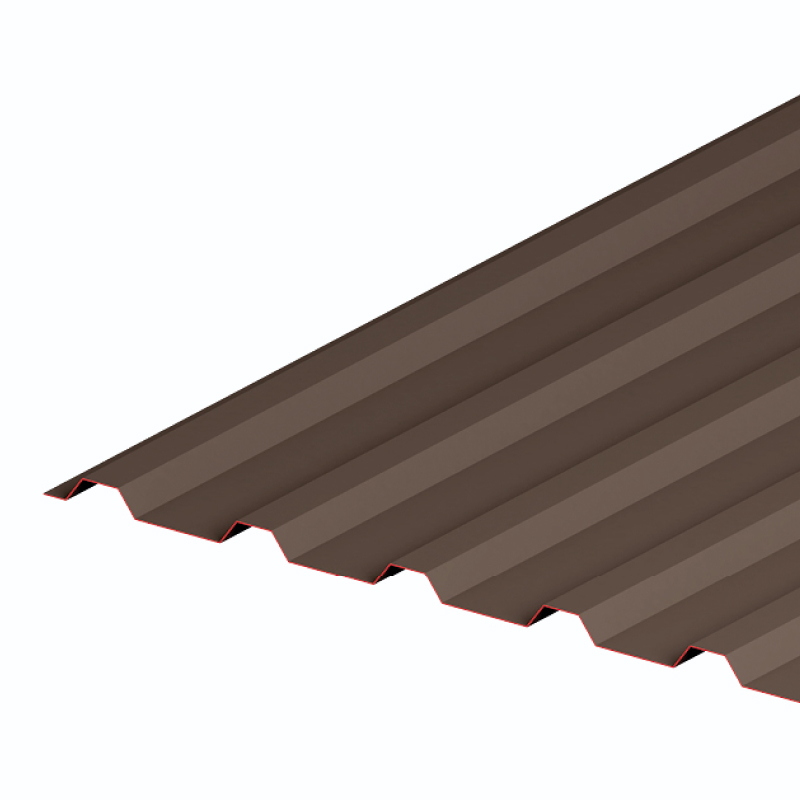

• комплект профлиста;

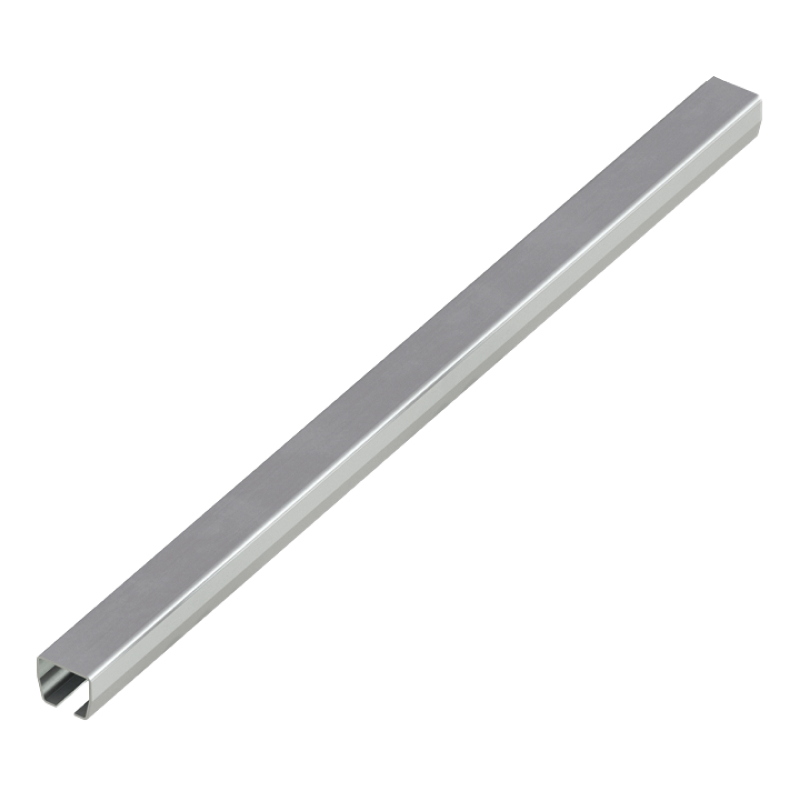

• балка прокатная 71х60х3,5 мм;
• коробка комплектации для щита;

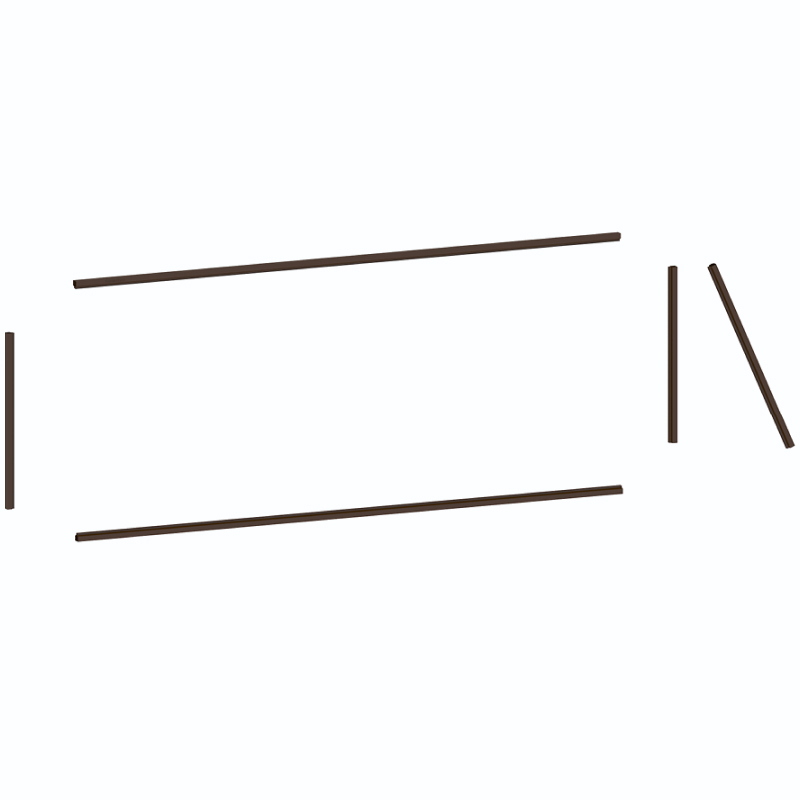

• комплект комплектации сдвижных ворот из стального П- профиля (71 балка);
• П-профиль горизонтальный RAL8017 (Матовый Муар);
• П-профиль вертикальный RAL8017 (Матовый Муар);
• П-профиль раскоса RAL8017 (Матовый Муар);
• C-профиль для сдвижных ворот.

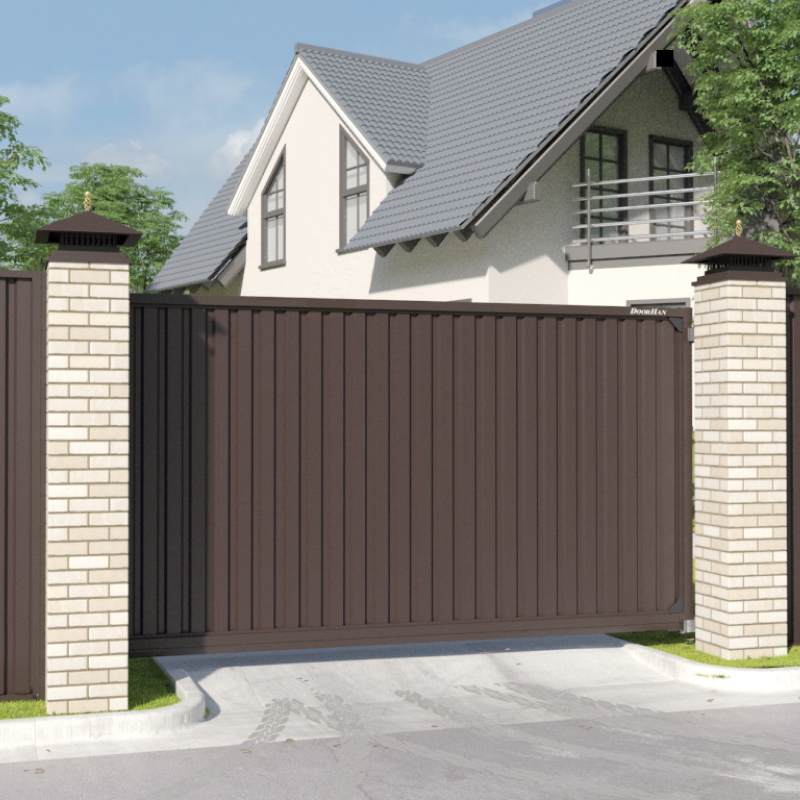

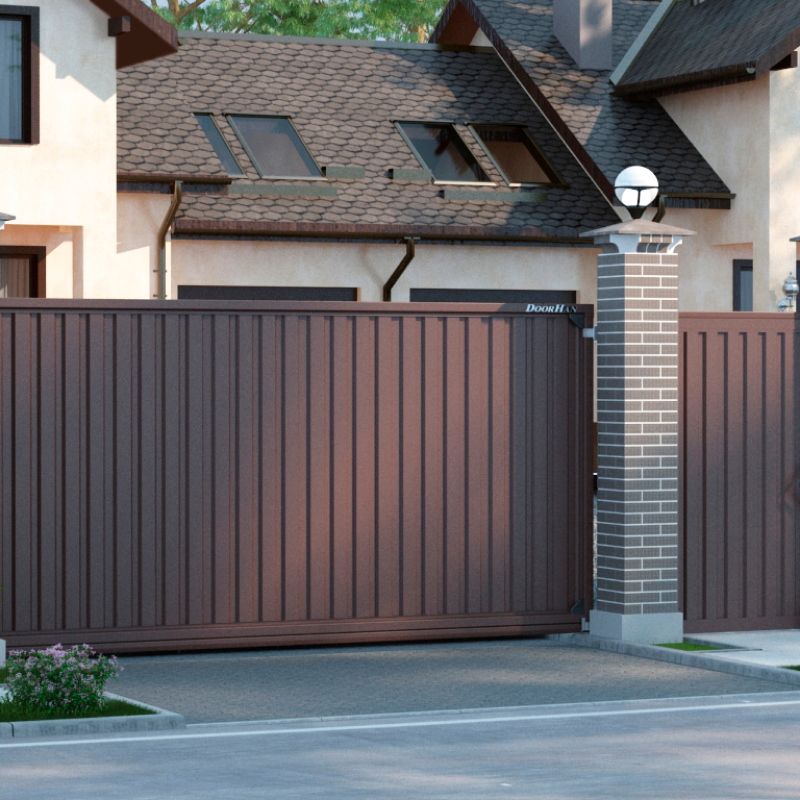

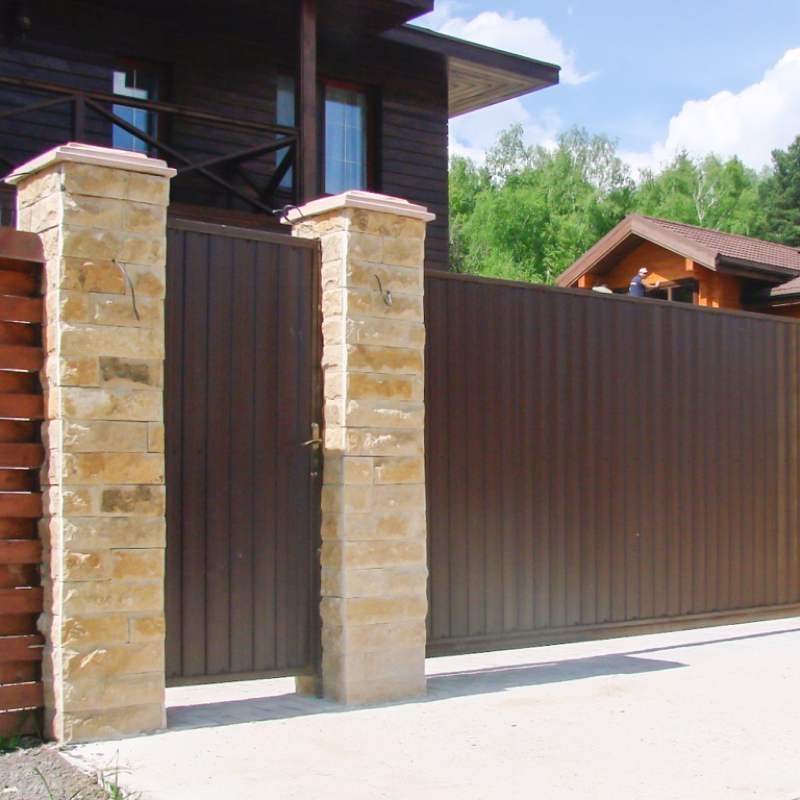

Уличные ворота Revolution для установки в уличные ограждающие конструкции с целью ограничения доступа на территорию и контроля движения автотранспорта. Полотно откатных ворот изготавливается из профлиста, окантованного стальным прокатным профилем. Уличные ворота Revolution отличаются легкой и в то же время надежной конструкцией. Благодаря отсутствию сварных соединений ворота монтируются без использования специального инструмента. Откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.

Зоны применения:

• Предназначены для ограничения доступа на территорию, подходят для самостоятельного монтажа.
• Применяются при ограниченном свободном пространстве, т.к. не занимают много места при открытии.

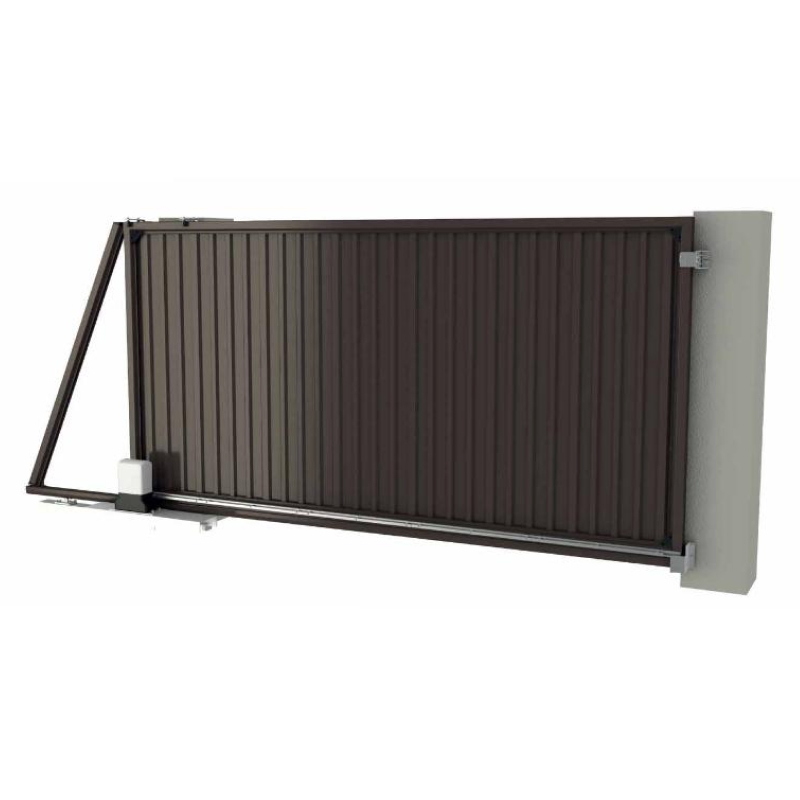

Конструкция:

1. стальной несущий профиль делает раму конструкции высокопрочной;
2. профлист толщиной 0,7 мм и высотой 20 мм оцинкован и окрашен с двух сторон;
3. универсальный верхний ловитель с бампером и регулировкой полотна ворот;
4. соединительный сухарь;

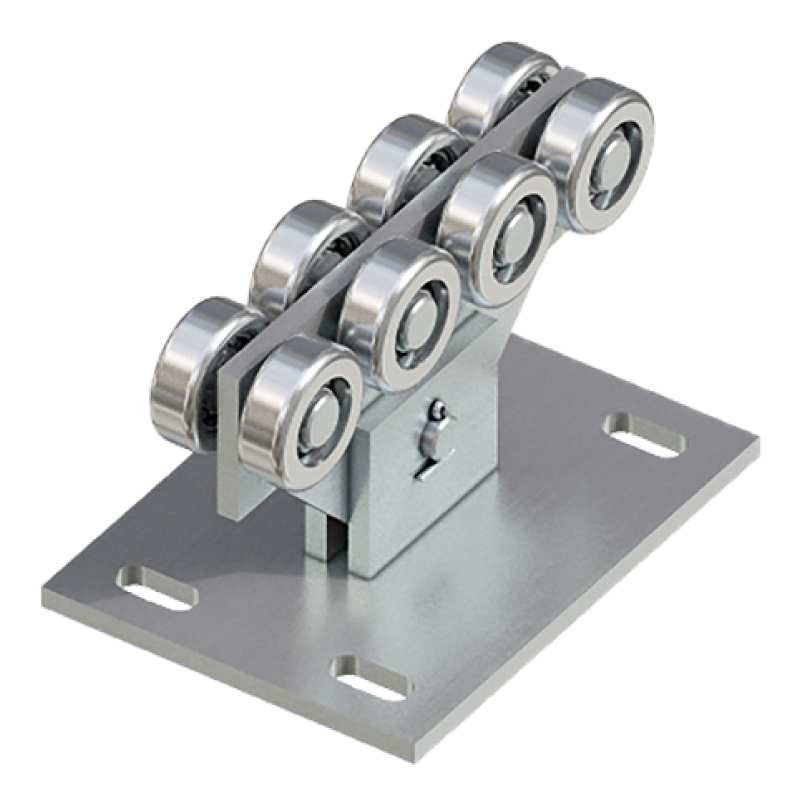

5. универсальное направляющее устройство обладает уникальной конструкцией высокой прочности, имеет широкий диапазон регулировки;
6. электропривод;
7. несущая бетонируемая рама.

Подготовка строительного объекта:

Замеры каждого параметра производятся как минимум в трех точках. За итоговый размер принимается максимальное значениие.H — высота проема (в зависимости от комплекта).
В — ширина проема (в зависимости от комплекта).
L — место в сторону сдвига (рассчитывается как B*1,5).
h — просвет (расстояние от нижнего края створки до уровня земли), рекомендуемая величина — 100 мм.

Требования к строительному объекту: полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.

Способы монтажа:

Монтаж силовой рамы

Котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.

Бетонирование столба-ловителя

Монтаж столбов в заранее подготовленный котлован.

ПАРАМЕТР	ЗНАЧЕНИЕ
Ветровая нагрузка, кг/м²	до 700
Усилие ручного открывания и закрывания, Н, не более	150
Группа горючести по ГОСТ 30244-94	Г2
Группа воспламеняемости по ГОСТ 30402-96	В2
Вес полотна ворот, кг/м²	19

Условия эксплуатации:

1. При открытии ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно.2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
2. Запрещается перемещать полотно ворот при сцепленном приводе.
3. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
4. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено пересекать траекторию движения полотна во время открытия и закрытия ворот, т. к. это может привести к серьезным травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
7. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.
9.  Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.
10.  В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	упаковка полотна сдвижных ворот представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг полотна ворот с перехлестом, пленка закреплена скотчем с логотипом компании
Описание	упаковка рамы представляет собой пузырчатую пленку, обернутую вокруг столбов и основания с перехлестом, пленка закреплена скотчем с логотипом компании
Состав	пузырчатая пленка с логотипом компании, скотч с логотипом компании

После монтажа необходимо провести проверку движения ворот. Ворота должны двигаться плавно, без рывков и скрипов. Полотно должно находиться в уровне (по вертикали и горизонтали), а при закрытии заходить в ловители. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема ворот. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению щита и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.

Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации сдвижных ворот. Компания-изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.
