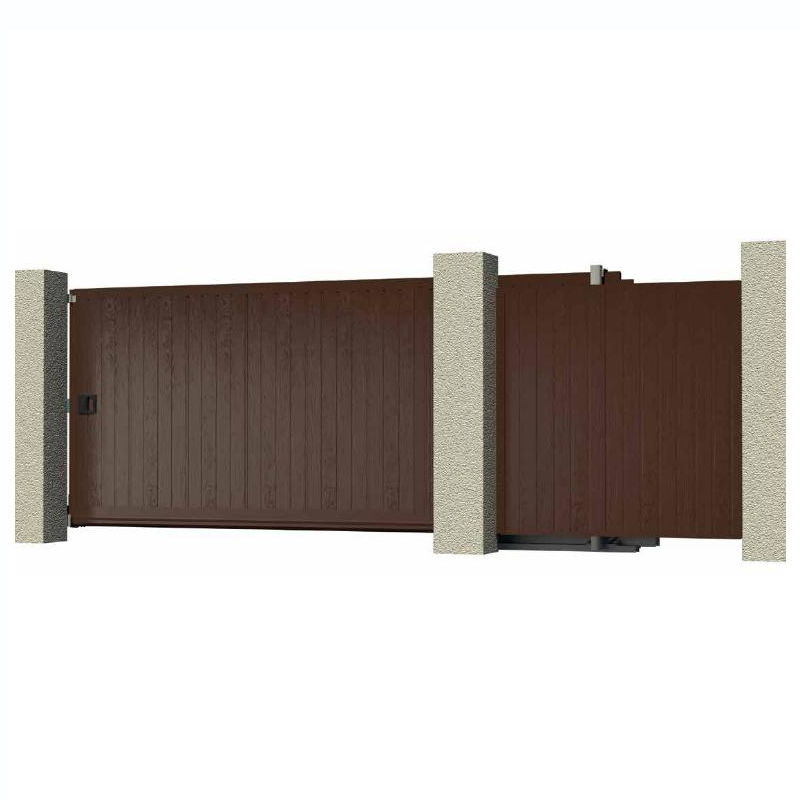

Комплект сдвижных ворот DoorHan №3, 4500х2100, RAL8017
Код товара: 34610
![](/upload/iblock/5e8/lvzrq6w951g2g2sah7jwdacdc9kgqytk/komplekt_sdvizhnykh_vorot_doorhan_3_4500kh2100_ral8017.jpg)
![](/upload/iblock/800/prth9yihphnghy8nxfg2jpbxe754if7w/Komplekt_paneley.jpg)
![](/upload/iblock/e7d/9cljc9jpmd6w7e10slp52wzr6g8ypebq/Komplekt_profiley.jpg)
![](/upload/iblock/498/l48lf2jj61d9huwzij5aweyw4oltziol/Korobka.jpg)
![](/upload/iblock/661/cru9bd104u6lp2tl3gbhmsoa8aosqajp/balka.jpg)
![](/upload/iblock/0a6/0wra73h975w1c7i0gq7pnkd0mu00cac5/DHE100.jpg)
![](/upload/iblock/7b8/jy7290lwc33vdne3bd9g1greqqmltoc0/Komplekt-_1-sdvizhnykh-vorot-3500kh2100-korichnevyy-RAL8017-08.jpg)
![](/upload/iblock/c8b/7p02a2llw5wx43lh4l656xatk1shldbz/Komplekt-_1-sdvizhnykh-vorot-3500kh2100-korichnevyy-RAL8017-07.jpg)
![](/upload/iblock/269/y7g0dyclqpg89p3ldva9d00g36g0b2vw/RAL8017.jpg)
![](/upload/iblock/eff/k3n56jw8aa9v57isdxfjojexs0k152ez/Komplekt-_1-sdvizhnykh-vorot-3500kh2100-korichnevyy-RAL8017-06.jpg)
![](/upload/iblock/a18/evlilk4rozrra9w709lgbdgmntn8lm41/Komplekt-_1-sdvizhnykh-vorot-3500kh2100-korichnevyy-RAL8017-05.jpg)
![](/upload/iblock/ab2/4xdhj01aioetiyyv9bdwbwzlziu7nu2n/Komplekt-_1-sdvizhnykh-vorot-3500kh2100-korichnevyy-RAL8017-04.jpg)
![](/upload/iblock/0fa/hgbo7l4nlwvlapr4bl7qyez3cmuhj7hs/Komplekt-_1-sdvizhnykh-vorot-3500kh2100-korichnevyy-RAL8017-03.jpg)
![](/upload/iblock/66a/fpwo32y89ufa3y7dmtgwekr4fx786hpw/Komplekt-_1-sdvizhnykh-vorot-3500kh2100-korichnevyy-RAL8017-02.jpg)
![](/upload/iblock/31b/pbn8ra8oieduz0ff16yj103qyormvncp/Komplekt-_1-sdvizhnykh-vorot-3500kh2100-korichnevyy-RAL8017-01.jpg)
![Комплект сдвижных ворот DoorHan №3, 4500х2100, RAL8017_s_](/upload/resize_cache/iblock/5e8/lvzrq6w951g2g2sah7jwdacdc9kgqytk/353_353_2/komplekt_sdvizhnykh_vorot_doorhan_3_4500kh2100_ral8017.jpg)
![Комплект сдвижных ворот DoorHan №3, 4500х2100, RAL8017_s_](/upload/resize_cache/iblock/800/prth9yihphnghy8nxfg2jpbxe754if7w/353_353_2/Komplekt_paneley.jpg)
![Комплект сдвижных ворот DoorHan №3, 4500х2100, RAL8017_s_](/upload/resize_cache/iblock/e7d/9cljc9jpmd6w7e10slp52wzr6g8ypebq/353_353_2/Komplekt_profiley.jpg)
![Комплект сдвижных ворот DoorHan №3, 4500х2100, RAL8017_s_](/upload/resize_cache/iblock/498/l48lf2jj61d9huwzij5aweyw4oltziol/353_353_2/Korobka.jpg)
![Комплект сдвижных ворот DoorHan №3, 4500х2100, RAL8017_s_](/upload/resize_cache/iblock/661/cru9bd104u6lp2tl3gbhmsoa8aosqajp/353_353_2/balka.jpg)
![Комплект сдвижных ворот DoorHan №3, 4500х2100, RAL8017_s_](/upload/resize_cache/iblock/0a6/0wra73h975w1c7i0gq7pnkd0mu00cac5/353_353_2/DHE100.jpg)
![Комплект сдвижных ворот DoorHan №3, 4500х2100, RAL8017_s_](/upload/resize_cache/iblock/7b8/jy7290lwc33vdne3bd9g1greqqmltoc0/353_353_2/Komplekt-_1-sdvizhnykh-vorot-3500kh2100-korichnevyy-RAL8017-08.jpg)
![Комплект сдвижных ворот DoorHan №3, 4500х2100, RAL8017_s_](/upload/resize_cache/iblock/c8b/7p02a2llw5wx43lh4l656xatk1shldbz/353_353_2/Komplekt-_1-sdvizhnykh-vorot-3500kh2100-korichnevyy-RAL8017-07.jpg)
![Комплект сдвижных ворот DoorHan №3, 4500х2100, RAL8017_s_](/upload/resize_cache/iblock/269/y7g0dyclqpg89p3ldva9d00g36g0b2vw/353_353_2/RAL8017.jpg)
![Комплект сдвижных ворот DoorHan №3, 4500х2100, RAL8017_s_](/upload/resize_cache/iblock/eff/k3n56jw8aa9v57isdxfjojexs0k152ez/353_353_2/Komplekt-_1-sdvizhnykh-vorot-3500kh2100-korichnevyy-RAL8017-06.jpg)
![Комплект сдвижных ворот DoorHan №3, 4500х2100, RAL8017_s_](/upload/resize_cache/iblock/a18/evlilk4rozrra9w709lgbdgmntn8lm41/353_353_2/Komplekt-_1-sdvizhnykh-vorot-3500kh2100-korichnevyy-RAL8017-05.jpg)
![Комплект сдвижных ворот DoorHan №3, 4500х2100, RAL8017_s_](/upload/resize_cache/iblock/ab2/4xdhj01aioetiyyv9bdwbwzlziu7nu2n/353_353_2/Komplekt-_1-sdvizhnykh-vorot-3500kh2100-korichnevyy-RAL8017-04.jpg)
![Комплект сдвижных ворот DoorHan №3, 4500х2100, RAL8017_s_](/upload/resize_cache/iblock/0fa/hgbo7l4nlwvlapr4bl7qyez3cmuhj7hs/353_353_2/Komplekt-_1-sdvizhnykh-vorot-3500kh2100-korichnevyy-RAL8017-03.jpg)
![Комплект сдвижных ворот DoorHan №3, 4500х2100, RAL8017_s_](/upload/resize_cache/iblock/66a/fpwo32y89ufa3y7dmtgwekr4fx786hpw/353_353_2/Komplekt-_1-sdvizhnykh-vorot-3500kh2100-korichnevyy-RAL8017-02.jpg)
![Комплект сдвижных ворот DoorHan №3, 4500х2100, RAL8017_s_](/upload/resize_cache/iblock/31b/pbn8ra8oieduz0ff16yj103qyormvncp/353_353_2/Komplekt-_1-sdvizhnykh-vorot-3500kh2100-korichnevyy-RAL8017-01.jpg)
- Описание
- Характеристики
- Документы
Состав комплекта:

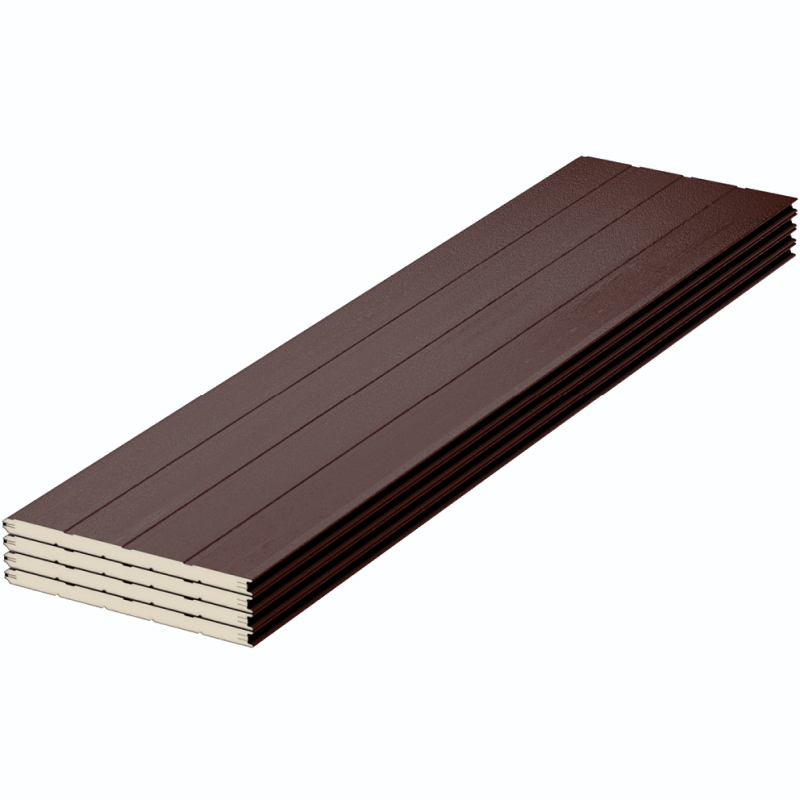

- упаковка панелей "Доска" 525 мм, RAL8017 красно-коричневый;

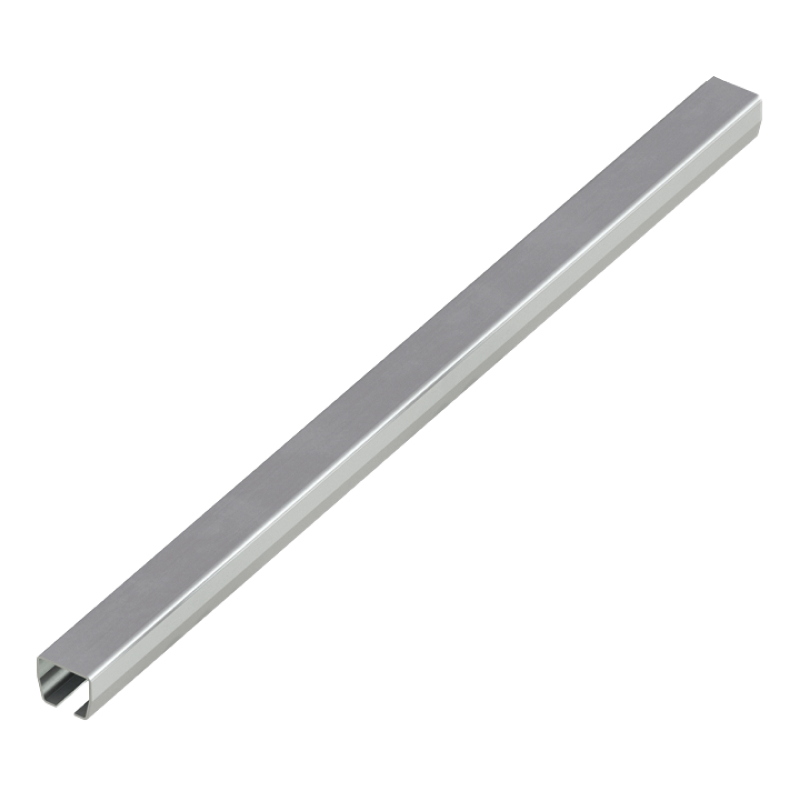

- Балка прокатная 95х88х5 RAL8017;

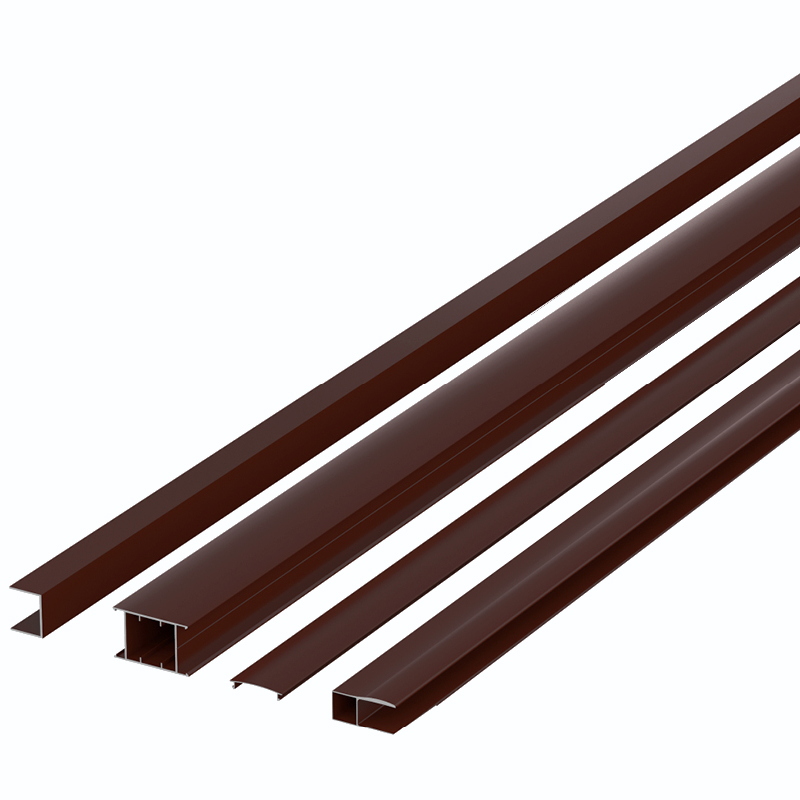

- комплект алюминиевых профилей;

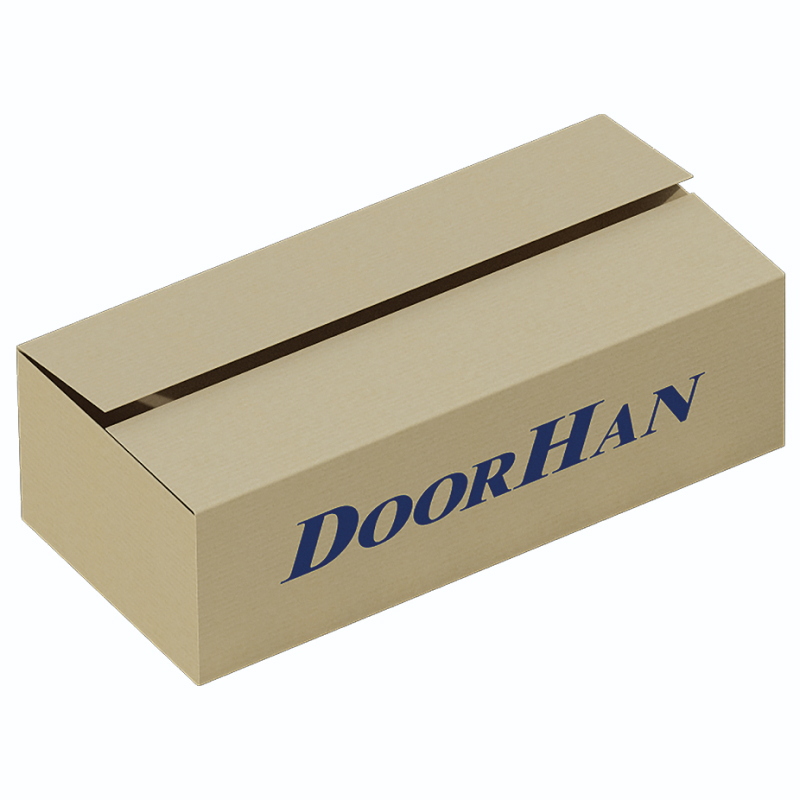

- коробка с комплектацией для сборки щита;
- коробка комплектацией для балки.
Зоны применения:
- Объекты промышленного сектора: складские и производственные комплексы
- Объекты частного сектора: дачные участки

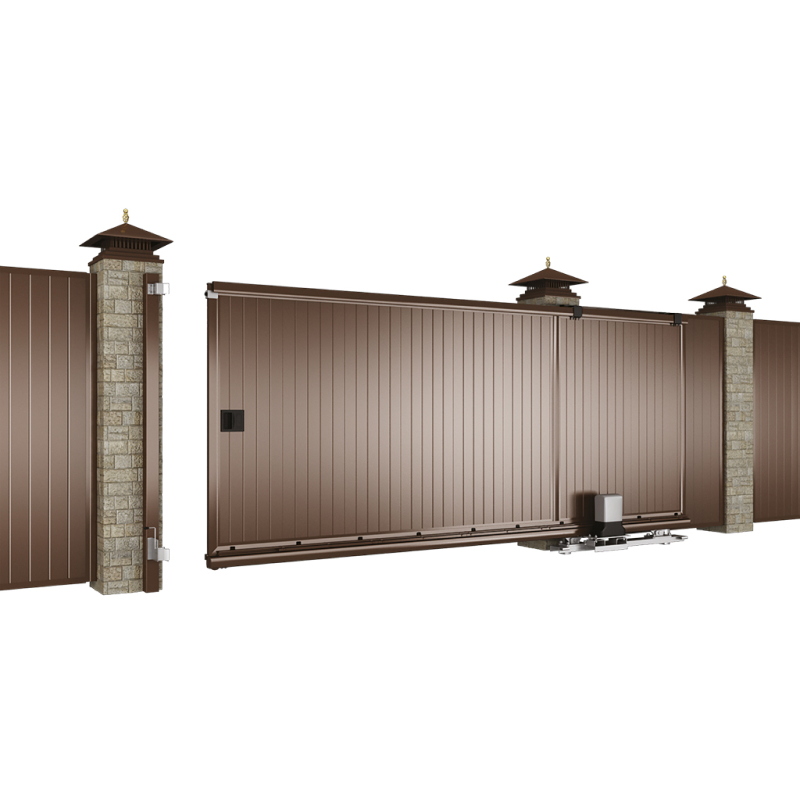

Конструкция:
![УЛИЧНЫЕ-СДВИЖНЫЕ-ВОРОТА-С-СЕНДВИЧ-ПАНЕЛЬЮ-1-Конструкция.png УЛИЧНЫЕ-СДВИЖНЫЕ-ВОРОТА-С-СЕНДВИЧ-ПАНЕЛЬЮ-1-Конструкция.png](/upload/medialibrary/5ef/5ef02cf3cd657d83ea85846552c20370.png)
- Несущая балка.

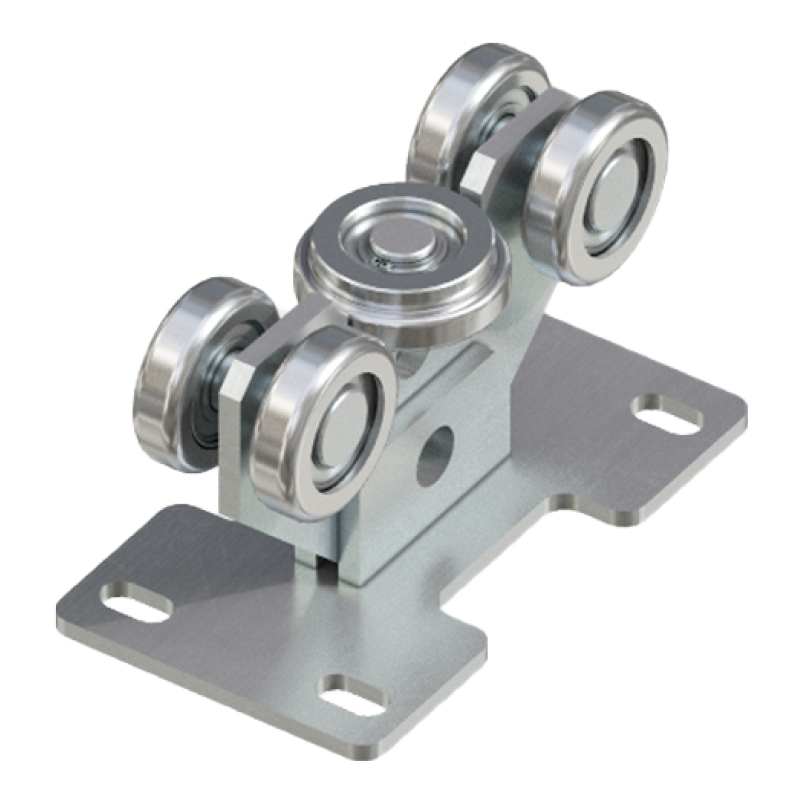

- Роликовая опора.
- Ловитель нижний.
- Крышка балки с роликом.
- Универсальный верхний ловитель.
- Направляющее устройство.
- Электропривод.
- Рама.
Подготовка строительного объекта:
![подготовка проема сдвижные-1.png подготовка проема сдвижные-1.png](/upload/medialibrary/382/382727c65ab917fb681fad56af4bdcc4.png)
Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.H — высота проема (в зависимости от комплекта);
В — ширина проема (в зависимости от комплекта);
L — место в сторону сдвига (рассчитывается как B*1,3);
h — просвет (рекомендуемый размер — 100 мм).
Требования к строительному объекту: полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.
Способы монтажа:

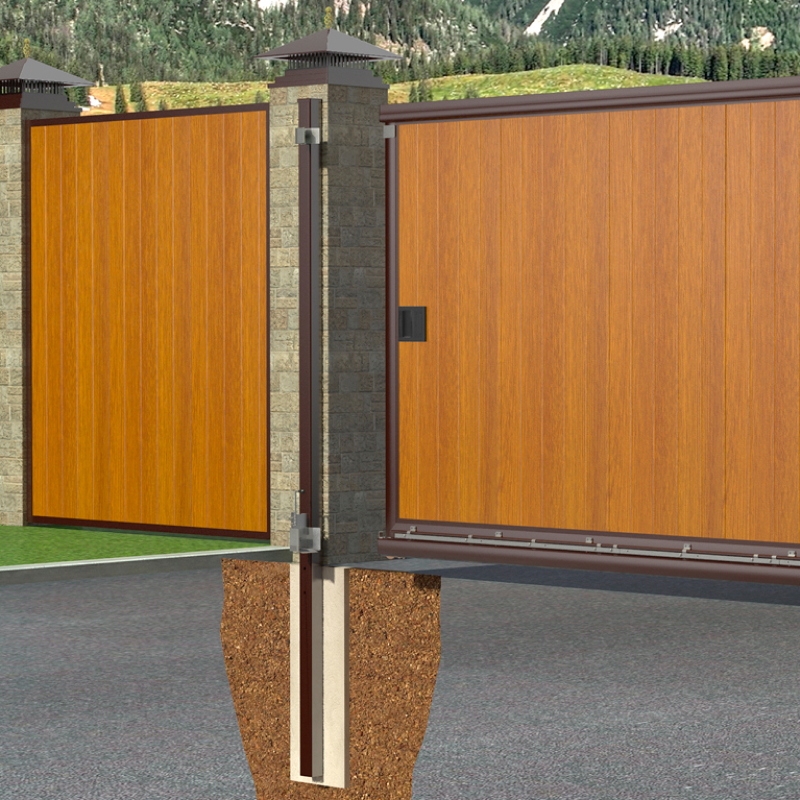

Монтаж силовой рамы
Котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.Монтаж столба-ловителя бетонируемого
Столб-ловитель монтируется на подготовленный котлован.ПАРАМЕТР | ЗНАЧЕНИЕ |
---|---|
Звукоизоляция, дБ, класс (ГОСТ 31174) | 35 |
Ветровая нагрузка, кг/м² | до 700 |
Усилие ручного открывания и закрывания, Н, не более | 150 |
Группа горючести по ГОСТ 30244-94 | Г2 |
Группа воспламеняемости по ГОСТ 30402-96 | В2 |
Вес полотна ворот, кг/м² | от 18 до 20 |
Условия эксплуатации продукции:
- При открытии ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно.2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
- Запрещается перемещать полотно ворот при сцепленном приводе.
- Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
- Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.
- Строго запрещено пересекать траекторию движения полотна во время открытия и закрытия ворот, т. к. это может привести к серьезным травмам.
- Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
- Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
- Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.
- Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.
- В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.
УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
---|---|
Описание | упаковка полотна сдвижных ворот представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг полотна с перехлестом, пленка закреплена скотчем с логотипом компании |
Описание | упаковка рамы представляет собой пузырчатую пленку, обернутую вокруг с перехлестом, пленка закреплена скотчем с логотипом компании |
Состав | пузырчатая пленка с логотипом компании, скотч с логотипом компании |
После монтажа необходимо провести проверку движения ворот. Ворота должны двигаться плавно, без рывков и скрипов. Полотно должно находиться в уровне (по вертикали и горизонтали), а при закрытии заходить в ловители. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема ворот. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению щита и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.
Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации сдвижных ворот. Компания-Изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.
Бренд
DoorHan
Артикул
DHPSN-4500*2100/8017
DHPSN-4500*2100/8017
