Комплект для сварки откатных ворот "Собери сам"

Комплект для самостоятельной сварки «Собери Сам» идеально подходит для перекрытия проема ворот шириной от 3,0 метра до 4,5 метра, высотой 2,0 метра.

Каркас ворот изготовлен из профильных труб 60х40х2 мм (внешний каркас) и 40х20х1,5 мм (внутренний каркас) для крепления профлиста, что обеспечивает высокую жёсткость конструкции и одновременно делает конструкцию достаточно легкой и исключает проблему «провисания» ворот.

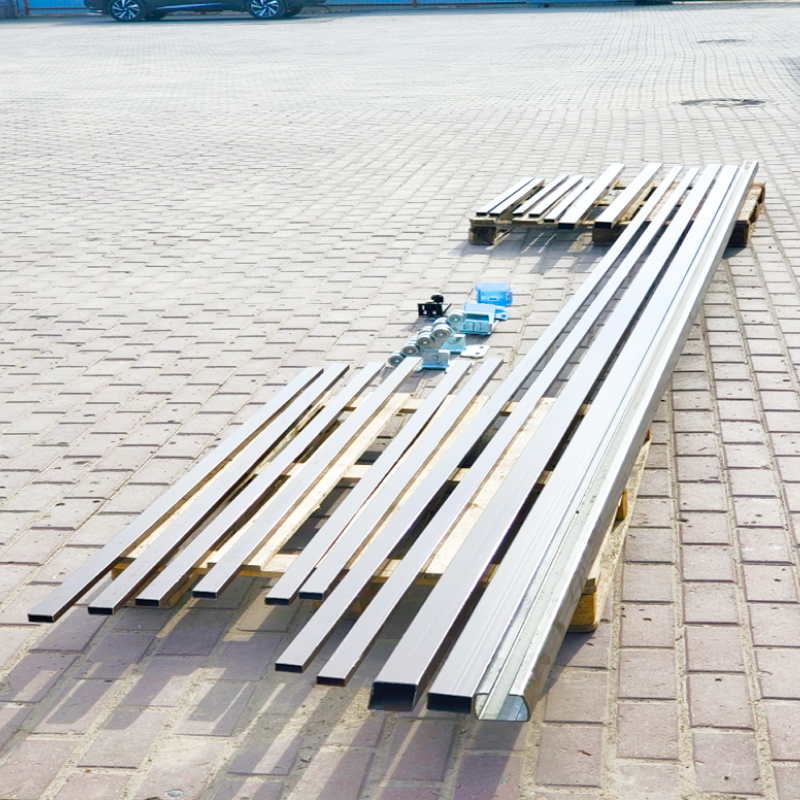

На фотографии представлен набор труб, со «резами» под 45 градусов: они готовы к сварке, покрашены в стандартный цвет RAL (на выбор Заказчика). Направляющая (балка) и фурнитура (роликовые опоры, ловители верхний и нижний, поддерживающие ролики, заглушка и концевой ролик) произведены в России.

На схеме представлен каркас ворот, готовый к установке. Размер конструкции ворот с балкой – ширина 6000 мм, высота – 1900 мм.

• Направляющая балка DoorHan 71х60х3,5 мм L= 6000 мм – 1 шт.;
• Опоры роликовые – 2 шт.;
• Регулировочные подставки – 2 шт.*;
• Ловитель нижний – 1 шт.;
• Ловитель верхний сдвижных ворот универсальный с накладкой – 1 шт.;
• Ролик концевой - 1 шт.;
• Крышка задняя для балки – 1 шт.;
• Устройство направляющее Revolution – 1 шт.

*Регулировочные подставки не входят в комплект, но рекомендуются регулировочные площадки, которые привариваются к фундаменту для откатных ворот, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, чем приварить опоры, непосредственно к швеллеру, но избавляет Вас от ненужной возни и затрат времени, т.к. добиться точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться) достаточно сложно, да и вдруг фундамент зимой выдавит, отрегулировать будет проще, чем переваривать роликовые опоры к швеллеру.

• детали подрезаны под 45 градусов, для облегчения стыковки;
• идеальные линии соприкосновения деталей для сварки;
• снижение транспортных расходов за счет покупки всего для ворот в одном месте.
