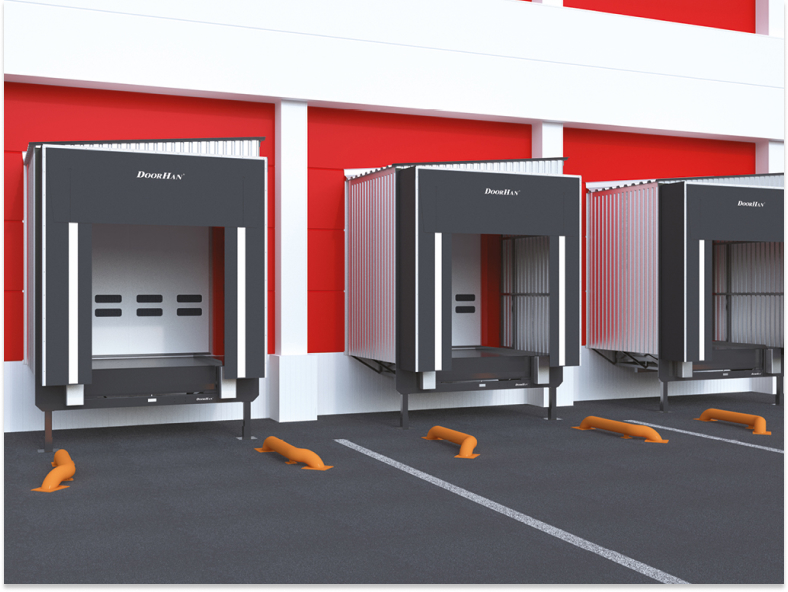

Тамбур перегрузочный DoorHan стандартной серии DHOUS

Перегрузочный тамбур предназначен для установки уравнительной платформы и герметизатора. Благодаря тому, что тамбуры вынесены за пределы здания, их использование позволяет сохранять микроклимат и экономить пространство складских помещений, а также защищать груз от климатических факторов. Они незаменимы в местах, где необходимо максимально задействовать складские площади и предъявляются повышенные требования к температурному режиму, а также там, где невозможно осуществить парковку грузовых автомобилей перпендикулярно зданию.

Перегрузочные тамбуры стандартной серии, DHOUSS (90/60/45/30) и DHOUSP (90/60/45/30), благодаря своей конструкции могут использоваться со всеми видами герметизаторов и уравнительных платформ как с поворотной, так и выдвижной аппарелью.

Зона применения


Складские комплексы

Преимущества

1. Крыша тамбура со скосом обеспечивает отвод осадков в сторону, а не на крышу герметизатора и грузовика


2. Выбор материала стен:из сэндвич-панелей (энергоэффективное решение) или профлиста (экономичное решение)


3. Экономия полезной площади на территории склада


4. Комплексное решение, полный спектр перегрузочного оборудования от одного производителя


Дизайн

Каркас и фермы.Стандартные цвета.


RAL 5005 синий


RAL 9005 черный

Конструкция

1. Стена
2. Опоры
3. Крыша
4. Ферма

Способы монтажа


На закладные элементы (металлические пластины). Используется когда на стадии подготовки площадки под установку тамбура на поверхность бетонного основания устанавливаются металлические пластины (400 х 400 мм) в заранее обозначенных местах. Такой способ монтажа наиболее предпочтителен. На бетон (с помощью анкерных болтов). Этот вариант монтажа подходит в том случае, когда металлические пластины под опоры тамбура при заливке бетонного основания не устанавливались.


Возможность монтажа на стены из различных материалов (бетон, кирпич, металл, дерево, сэндвич-панели толщиной от 50 до 200 мм).

Стандартные конструктивные решения


Модель тамбура DHOUS 45. Тамбур перегрузочный косой (45°) стандартной серии под уравнительную платформу с поворотной и выдвижной аппарелью встроенного типа

Параметры данной модификации

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
Hd, мм Ширина герметизатора	2 800–3 600
Bd, мм Высота герметизатора	2 800–4 900
Hf, мм Высота пандуса	900–1 400 (1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная)	любая
Bh, мм Ширина уравнительной платформы	любая
Hh, мм Высота уравнительной платформы	любая
A°. Угол примыкания к зданию склада	45; повернут вправо или влево (вид изнутри здания на улицу)

Базовая комплектация


Материал стен — сэндвич-панель (цвет снаружи и внутри RAL 9003); материал крыши — профилированные листы С44 (оцинкованные)


Исполнение для выступа пандуса здания 0 мм (пандус здания заподлицо со стеной здания)


Исполнение под установку любого бампера (на выбор)

Технические характеристики

АРАМЕТР	ЗНАЧЕНИЕ
Максимальная высота, м	6,6
Максимальная длина, м	7,648
Минимальная высота, м	3,7
Минимальная длина, м	2,03
Ширина, мм	2 800–3 600
Снеговая нагрузка, кг/м²	100
Цвет	RAL 9005 (черный), RAL 5005 (синий)
Цвет	RAL 9003 (белый), RAL 5005 (синий), RAL 7004 (серый), RAL 3000 (красный)
Цвет	RAL 7038 (серый)

Упаковка

ПАКОВКА В КАРТОН	ХАРАКТЕРИСТИКИ УПАКОВКИ
Длина, мм	тумбы (зависит от длины ур. платформы) — 2 000–4 500; опоры — 2 800–3 600; треугольники — 2 800–3 600; каркас — 6 536 (мах); доборные элементы — 2 500; стены — 5 962 (мах); крыша — 7 788 (мах)
Ширина, мм	тумбы — 785 (мах); опоры — 300; треугольники — 3 400; каркас — 500 (мах); доборные элементы — 200; стены — 2 400 (мах); крыша — 1 100
Высота, мм	тумбы — 800 (мах); опоры — 550 (мах); треугольники — 200; каркас — 500 (мах); доборные элементы — 200; стены — 50; крыша — 150 (мах)
Состав	тумбы, опоры, треугольники, каркас, доборные элементы, стены, крыша, коробка с комплектацией
Описание	стены из сэндвич-панелей перегрузочного тамбура стандартной серии поставляются в разборном виде и собираются на объекте при монтаже
