Мост откидной DoorHan FT, стационарный

Мосты откидные стационарные и скользящие служат для организации погрузочно-разгрузочных мест, устанавливаются на открытую рампу, компенсируя, в зависимости от модели, разницу в высоте (до 360 мм) между пандусом и кузовом автомобиля. Мосты предназначены для взаимодействия с автомобилями, имеющими примерно одинаковую высоту, которая отличается от высоты пандуса.

Зона применения: складские комплексы.

Преимущества:
Более легкое управление за счет усовершенствованной системы балансировки;
Универсальность: устанавливаются там, где нет возможности поставить платформу;
Не требуется подвод электропитания;
Мобильность - нет привязки к одному стационарному месту.

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Ширина, мм	1 200 / 1 500 / 1 800 / 2 000
Длина, м	1 000 / 1 500
Рабочий диапазон в зависимости от длины платформы, мм	вверх 120–180, вниз 120–180

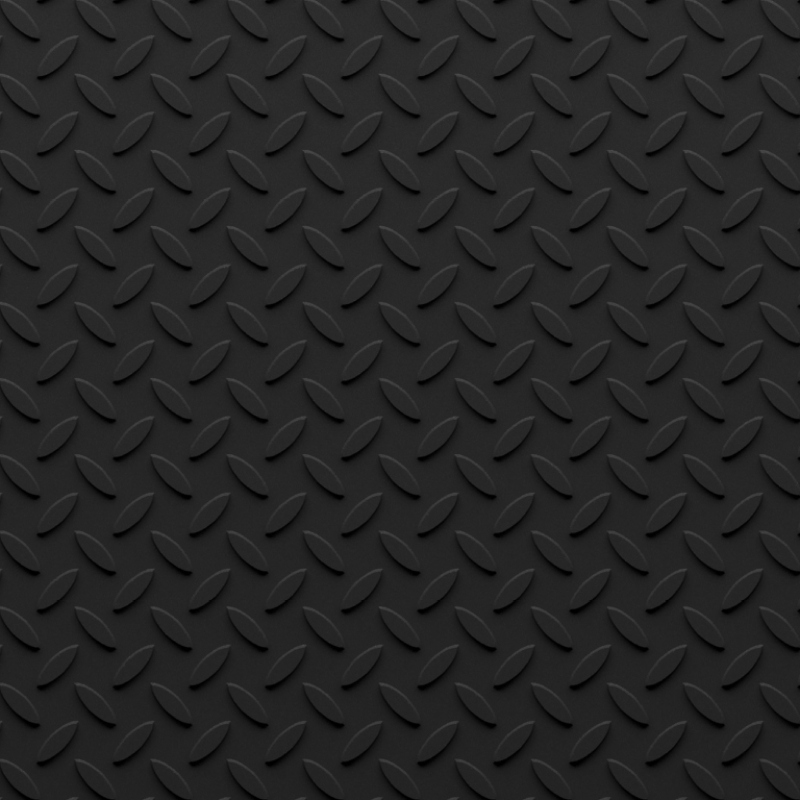

Толщина верхнего листа, мм	5

Конструкция:

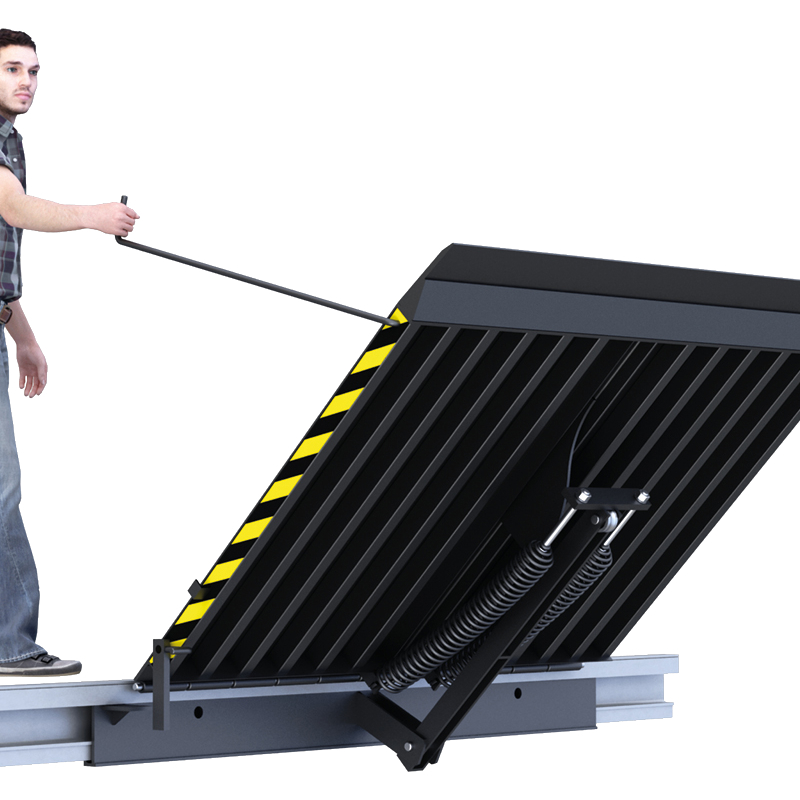

1. Ручка управления мостом (с другой стороны)
2. Замок, блокирующий мост в вертикальном положении
3. Аппарель
4. Крышка
5. Полоса сигнальная желто-черная
6. Пружина

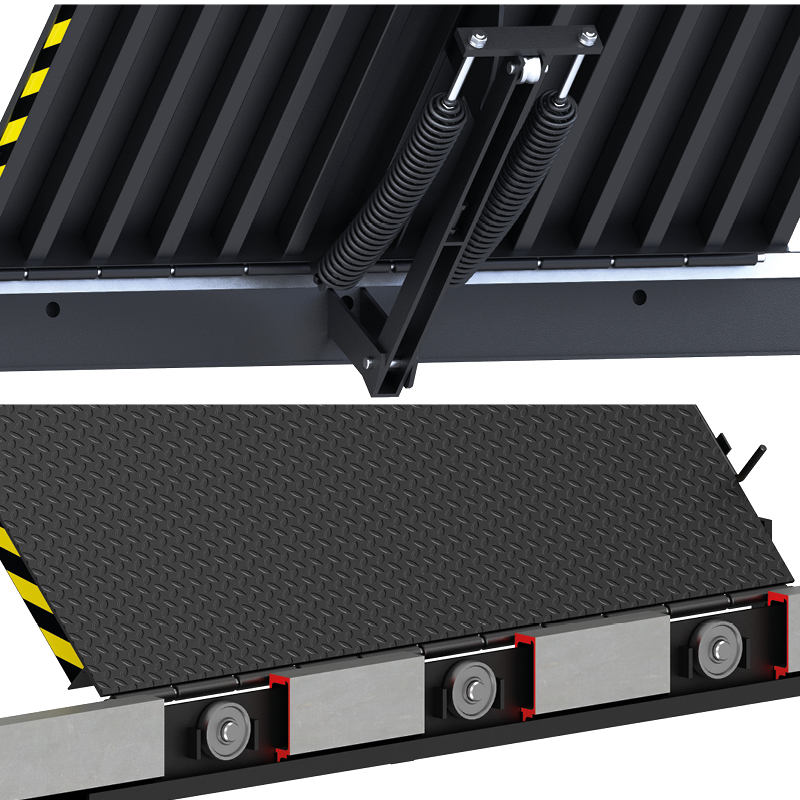

7. Механизм пружинной балансировки моста
8. Пластина установочная

Замер каждой величины необходимо производить как минимум по трем точкам:

• H – высота пандуса (расстояние от пола до верха пандуса);
• B – ширина кузова автомобиля (расстояние от левого края до правого края кузова);
• h – высота кузова автомобиля (расстояние от поверхности земли до пола кузова автомобиля).

При замере H и B за итоговый размер принимается наибольшая величина, при замере h — наименьшая.

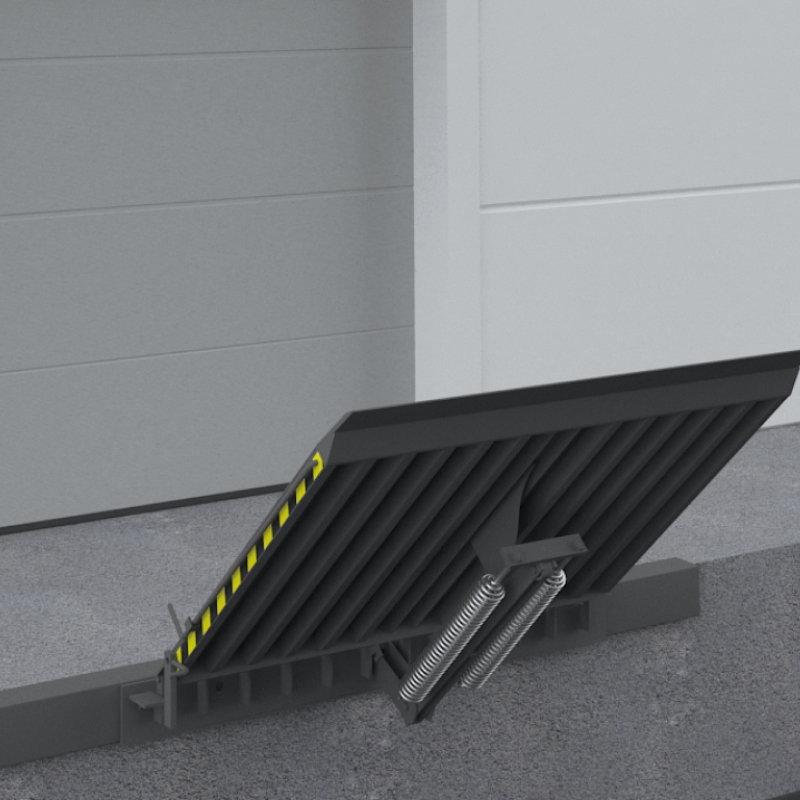

Способы монтажа: установка моста откидного (скользящего, стационарного) производится на подготовленный пандус.

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Длина	1 000 / 1 500
B, мм Ширина	1 200 / 1 500 / 1 800 / 2 000
h, мм Ширина аппарели	210
b1, мм Рабочий диапазон, вверх	120–180
b2, мм Рабочий диапазон, вниз	120–180

ПАРАМЕТР	ЗНАЧЕНИЕ
Допустимая нагрузка, кг (кН)	4 000 (40)
Максимальная точечная нагрузка, Н/мм²	1,3
Класс очистки поверхности перед окраской	Sa 2
Толщина слоя краски не менее, мкм	60–90
Диапазон рабочих температур, °С	от -35 до +50
