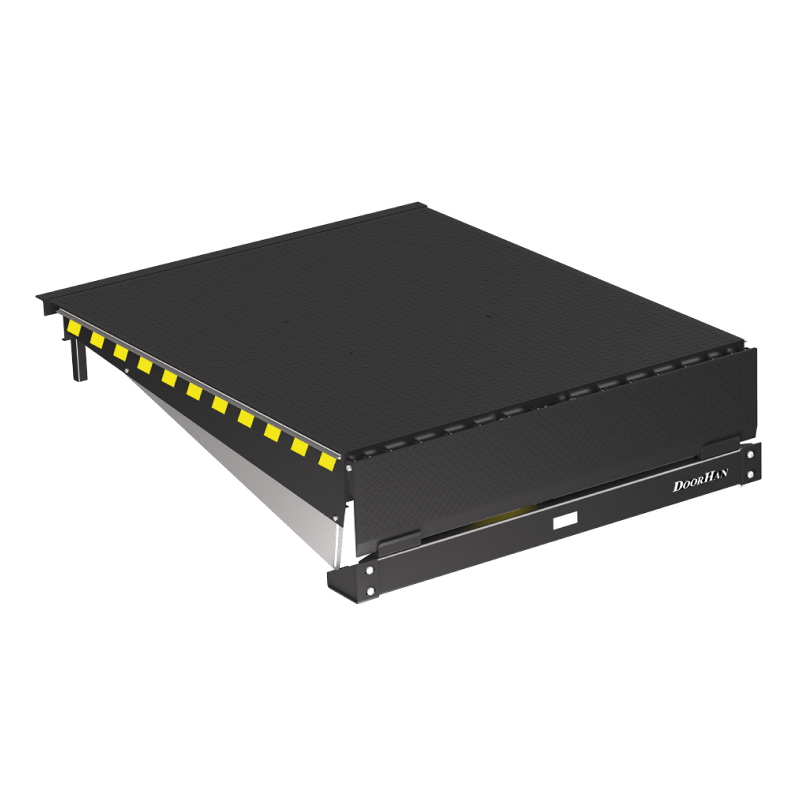

Платформа уравнительная DoorHan консольного типа с поворотной аппарелью

Электрогидравлические уравнительные платформы с поворотной аппарелью консольного типа серии DLHHI являются типовыми устройствами для оборудования перегрузочных мест. Уравнительная платформа играет роль моста между полом кузова транспортного средства и уровнем грузовой площадки или иной поверхности, перекрывая пространство и компенсируя перепад высот. Использование уравнительных платформ увеличивает скорость погрузки и разгрузки, поэтому они стали неотъемлемой частью в системе транспортной логистики.

При запуске платформа поднимается, и аппарель, поворачиваясь, открывается. Платформа опускается до тех пор, пока не достигнет пола кузова автомобиля. После окончания погрузочно-разгрузочных работ платформа поднимается, аппарель опускается, и платформа возвращается в исходное положение. Платформа имеет универсальный тип монтажа.

Уравнительная платформа с поворотной аппарелью консольного типа

Зона применения

Складские комплексы. Транспортно-перегрузочные узлы. Логистические центры.

Преимущества
1. Возможность использования в закрытых приямках


2.Возможность использования в открытых приямках


3.Более дешевая транспортировка за счет меньшей высоты платформы


4. Удобная регулировка по высоте


Дизайн


RAL 9005 черный


RAL 5005 синий

Конструкция

1. Аппарель
2. Боковые шторки безопасности
3. Цилиндр аппарели
4. Подъемный цилиндр
5. Растяжка
6. Фронтальная балка
7. Гидравлический насос
8. Крышка платформы
9. Сигнальная желто-черная полоса
10. Блок управления

Подготовка строительного объекта


Подготовка приямка. Приямок для платформы готовится строго в соответствии с чертежами, которые предоставляет изготовитель.

Способы монтажа

Монтаж в закрытый приямок


Монтаж в открытый приямок

Базовая комплектация


Уравнительная платформа


Соединение для блока управления


Уплотнитель боковой

Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ
Допустимая нагрузка, кг (кН)	6 000 (60) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм²	1,3
Максимальная точечная нагрузка, Н/мм²	6,5
Мощность, Вт	750
Напряжение питания, В	380, 3 фазы
Напряжение питания, В	24
Класс защиты IP	IP54
Класс очистки поверхности перед окраской	Sa 2
Толщина слоя краски не менее, мкм	60
Диапазон рабочих температур, °С	от -20 до +50
Количество подъемных цилиндров, шт	1
Рабочая жидкость	Mobil DTE10 EXCEL
