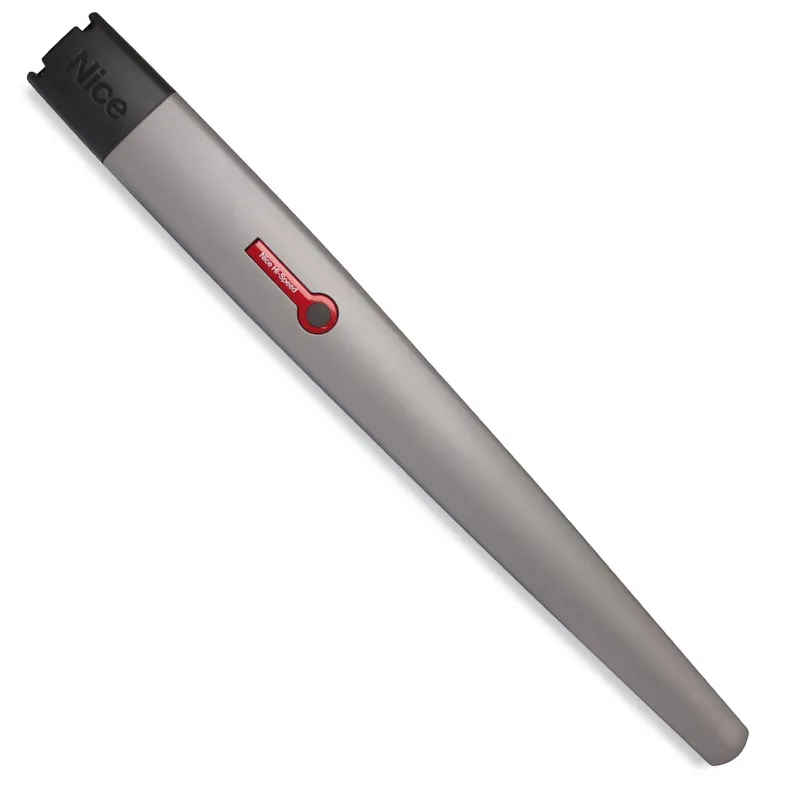

Привод TO5024HS

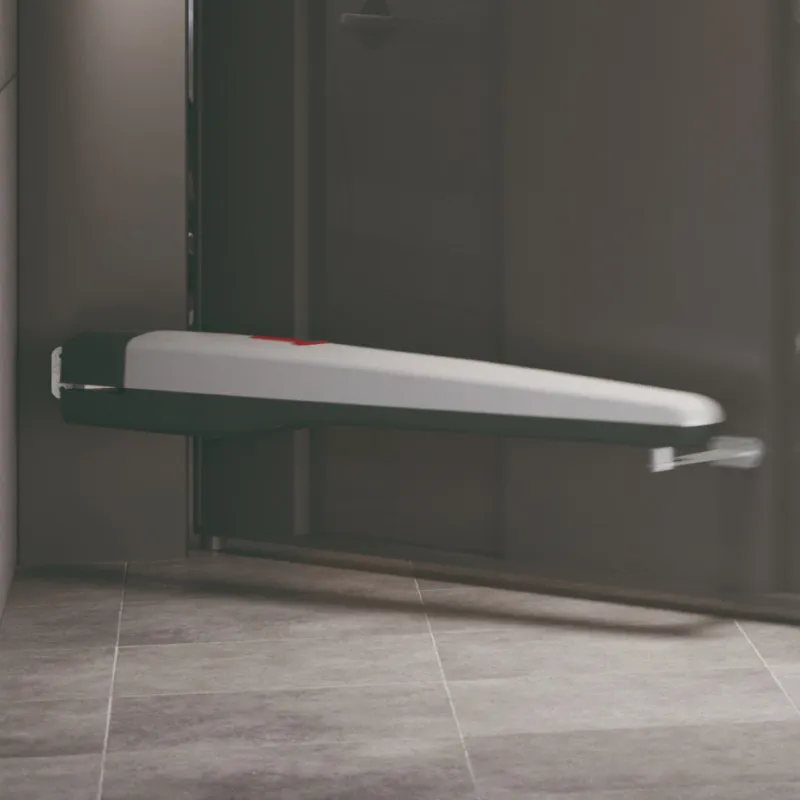

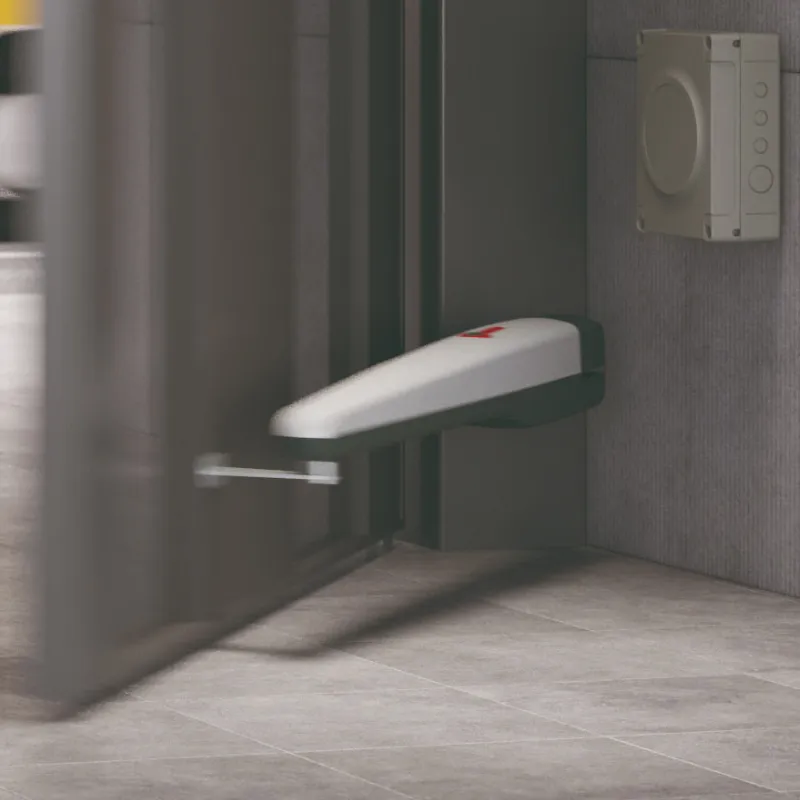

Высокоскоростной электромеханический привод серии TOONA линейного типа для автоматизации распашных ворот со створками шириной до 5 м и массой до 400 кг. Созданы для высокоскоростного использования – открытие на 90 градусов за 16 секунд (при стандартном монтаже, без учета времени ускорения и замедления).

Функциональный для пользователя:

Возможности блока управления MС824H:

• Плавный старт и остановка;
• Двойная технология обнаружения препятствий;
• Solemyo – автономная работа от энергии солнца (опция);
• Резервное питание от аккумуляторной батареи (опция);
• Режим частичного открытия для прохода пешехода;
• Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности.

Надежный при эксплуатации:

• Повышенная устойчивость корпуса к атмосферным воздействиям;
• Высокая степень безопасности обеспечивается наличием энкодера в двигателе;
• Комфортное использование благодаря бесшумной работе привода;
• Повышенное передаточное отношение червячной пары гарантирует плавность хода створки;
• Усовершенствованная задняя часть для надежного крепления привода;
• Прочный механизм разблокировки металлическим ключом.

Рекомендуемый блок управления – Moonclever MC824H. Устройство OVIEW в системе Opera позволяет более точно настроить параметры блока управления и активировать дополнительные функции, недоступные при стандартной настройке.

• Простой монтаж и удобное подключение электрических соединений;
• Возможность установки для открывания створок как внутрь, так и наружу;
• Два встроенных механических упора положений открыто/закрыто;
• Opera – простое и быстрое программирование;
• Solemyo – автономная работа от энергии солнца (опция);
• Благодаря технологии BlueBUS устройства управления и безопасности подключаются к блоку управления всего двумя проводами без соблюдения полярности.

Параметр	Единица	Величина
Питание	Вольт пер.тока, 50 Гц	-
Питание двигателя	Вольт пост. тока	24
Номинальный ток	А	5
Мощность	Ватт	120
Максимальная скорость	метров в секунду	0,025
Усилие	Ньютон	1800
Интенсивность	%	1000
Класс защиты	IP	44
Рабочая температура	°C мин/макс	-20 / +50
Размеры	мм	965х115х105

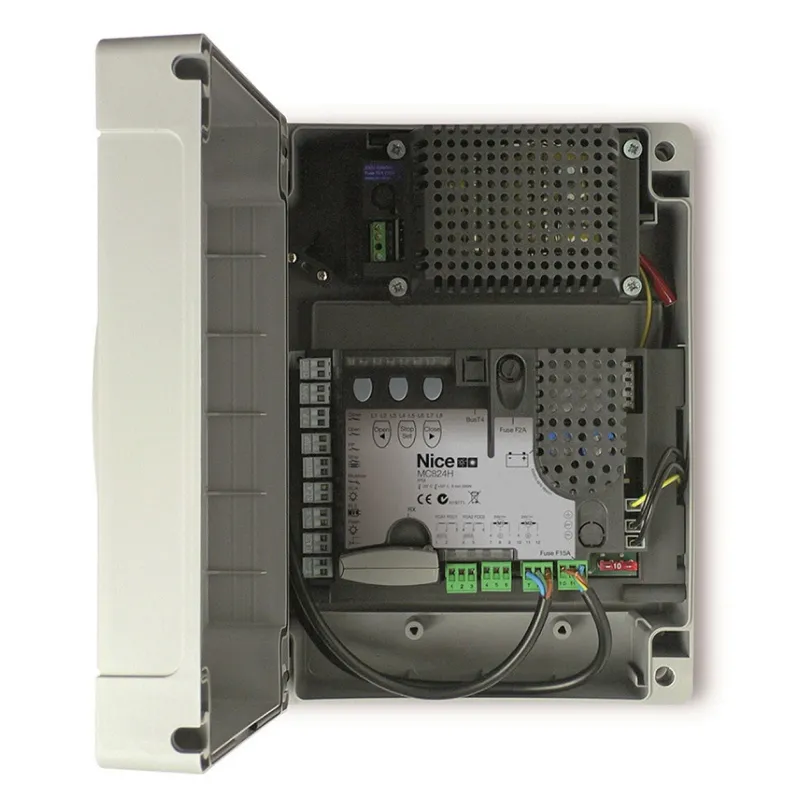

Блок управления для распашных приводов с напряжением питания двигателя 24 В MC824H, с магнитным энкодером

Поддержка следующих технологий и систем Nice:

• BlueBUS – устройства управления и безопасности подключаются к блоку управления всего двумя проводами без соблюдения полярности;
• Opera – простое и быстрое программирование с помощью многофункционального дисплея OVIEW;
• Solemyo – автономная работа от энергии солнца. Ваш комфорт и забота об окружающей среде.

Передовые функции Nice:

• Программирование функций всего 3 кнопками со светодиодной индикацией;
• Разъем SM для подключения радиоприемников (SMXI, SMXIS, OXI);
• Индикация возможной неисправности на блоке управления и с помощью сигнальной лампы;
• Автоматическое программирование крайних положений;
• Двойная технология обнаружения препятствий;
• Режим энергосбережения;
• Плавный старт и остановка;
• Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;
• Резервное питание от аккумуляторной батареи PS324, устанавливаемой внутри корпуса блока управления (опция);
• Предусмотрена возможность подключения электромеханического замка;
• Режим частичного открытия для прохода пешехода.

Класс защиты блока управления IP54 при использовании герметичных вводов.

Параметр	Единица	Величина
Питание от сети	Гц	230+/-10%
Питание аккумуляторной батареи	В	21/28
Максимальная мощность двигателя	Вт/А	360/15
Максимальная мощность аксессуаров 24 В	А	0.2
Максимальная мощность сигнальной лампы	В/А	12/21
Максимальная мощность электрозамка	В/Вт	12/15
Время работы TL	сек	-
Время паузы TP	сек	1/250
Задержка времени откр. TRA	сек	Программируемое
Задержка времени закр. TRC	сек	Программируемое
Время подсветки TCOR	сек	0:250
Время предварительного мерцания TPRE	сек	0:10
Регулировка усилия	%	-
Обнаружение препятствий	-	min/max
Размеры	мм	230х125х300

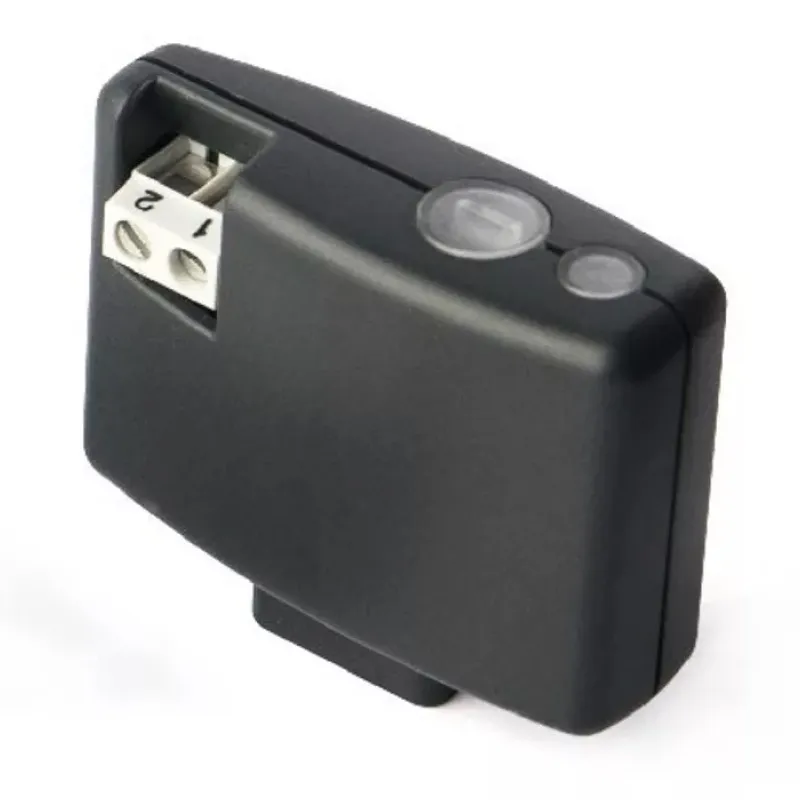

Встраиваемый приемник с обратной связью OXIBD

В памяти передатчиков с кодировками O-Code и BD имеется «код активации» (секретный), с помощью которого можно дать разрешение на сохранение в памяти приемника нового передатчика. Приемник OXIBD может взаимодействовать как с односторонними, так с двусторонними передатчиками. Совместим с односторонними кодировками радиосвязи «O-Code», «FloR», «Smilo» и «Flo». Приемник имеет 1024 ячейки памяти, служащих для сохранения в ней передатчиков: в одной ячейке может сохраняться либо один передатчик или же одна кнопка. Приемник запоминает 750 двунаправленных передатчиков и 1024 однонаправленных передатчиков. Приемник может транслировать сигнал десяти различным аналогичным приемникам (создавать сеть) для увеличения радиуса действия радиосигнала с 50 метров до 500 метров. Терминал антенны встроен в приемник и не использует антенну блока управления.

Параметр	Единица	Величина
Частота приёма	МГц	433,92
Частота передачи	МГц	433,92
Сопротивление	Ом	50
Чувствительность	дБ	-108
Кодировки	-	BD, O-Code, FloR, TTS, Flo, Smilo
Питание	В	5
Потребление	мА	50 (max)
Класс защиты	IP	30
Размеры	мм	49,5x18x41,9

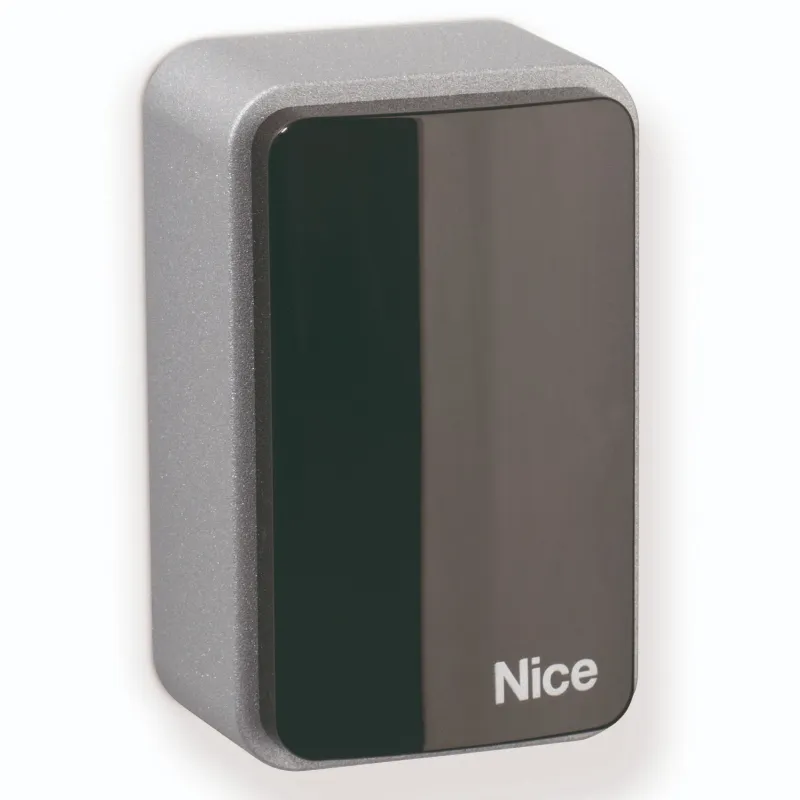

Фотоэлемент EPMB:

Синхронизируемые фотоэлементы, для блоков управления с технологией BlueBUS.

Новое поколение оптических устройств безопасности. Повышенная степень безопасности за счет использования запатентованной технологии. Технологии, опережающие время: двойной антибликовый контур, исключающий возможное воздействие солнечных лучей. Практичные: угол обзора линзы 10 градусов в моделях с фиксированной оптикой и до 30o в моделях с ориентируемой оптикой. Надежное исполнение: выполнены из ABS пластика, устойчивого к условиям окружающей среды. Также доступен в антивандальной цельнометаллической версии.

Модели с технологией BlueBUS подключаются к блоку управления всего двумя проводами без соблюдения полярности. Автоматическая синхронизация фотоэлементов позволяет избежать интерференции между двумя установленными парами фотоэлементов.

Параметр	Единица	Величина
Радиус действия	м	до 15 с max смещением оси TX-RX ±5м (устройство может сигнализировать о препятствии даже в неблагоприятных погодных условиях)
Питание выхода	-	устройство может быть подключено только к сетям BlueBUS, от которых оно берет электропитание и подает выходные сигналы
Регулируемая линза	-	-
Класс защиты	IP	44
Температура	°C	-20 ÷ +50
Размеры	мм	50x29x80 h
Вес	г	140

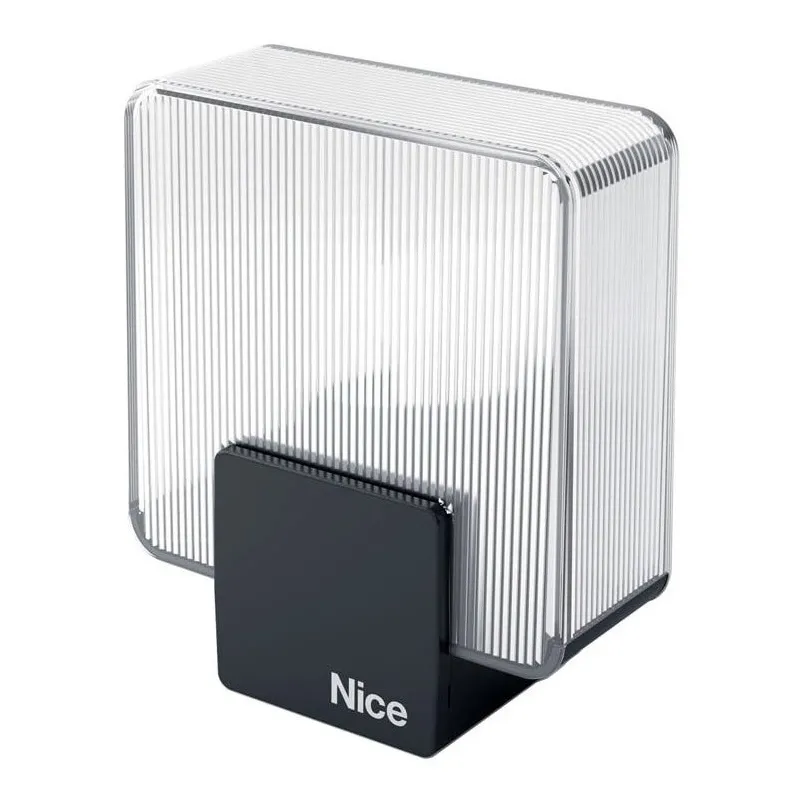

Лампа ELDC

Новое поколение сигнальных ламп. Версия: 12 В, 24 В. Корпус выполнен из ударопрочного пластика. Удобный кронштейн для универсального крепления лампы. IP44. Встроенная во все модели антенна 433,92 МГц для увеличения радиуса действия приемника.

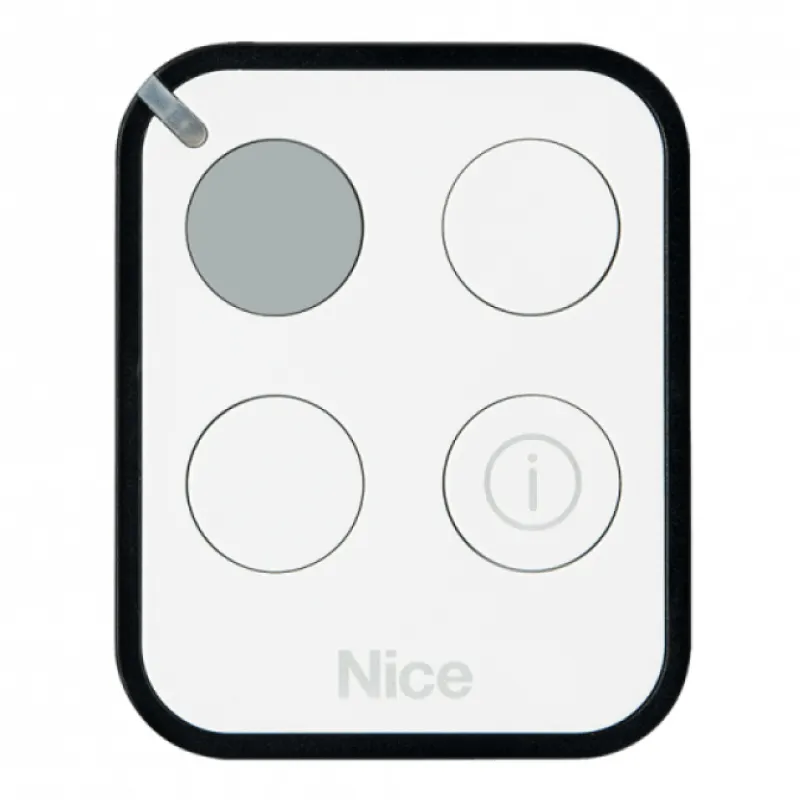

Пульт управления ON3ELR

Пульты с двухсторонней связью и технологией дальнего действия серии ERA ONE LoRa. С помощью пульта ERA One LR и приемника OXI LR вы можете получать обратную связь о получении приемником сигнала и узнавать статус ворот (открыто-закрыто-работа). Особенно подходит при использовании на дальних дистанциях или в местах с повышенными радиопомехами. Данная технология позволяет передавать сигнал на расстояние до 1 км на открытом пространстве.

Возможность получения дополнительной информации с помощью технологии NFC. Технология NFC дает возможность получить дополнительную информацию, просто поднеся пульт ERA One LR к вашему смартфону.

На пульте 4 кнопки: 3 управляющих кнопки и 1 кнопка запроса статуса автоматики. Динамический код, работает на частоте 433,92 МГц, работает с идентификационными кодами и самообучается.

Отправка команд с дальнего расстояния: Технология LoRa позволяет отправлять команды на расстояние в 10 раз большее чем при использовании другого нашего протокола. Управление автоматикой еще некода не было такой эффективной. Даже в дали от приемника вы можете записать новый пульт с помощью другого пульта Era One LR уже записанного в приемник, просто передав с него идентификационный код на новый пульт.

Параметр	Единица	Величина
Несущая частота	МГц	433.92
Дальность действия	м	1000; 100 (в помещении)*
Кодировка	-	LR
Питание	В	3, CR2032 литиевая батарея
Время работы батареи	лет	2 (при 10 нажатиях в день)
Класс защиты	IP	40
Габариты	мм	45x56
Вес	г	18
