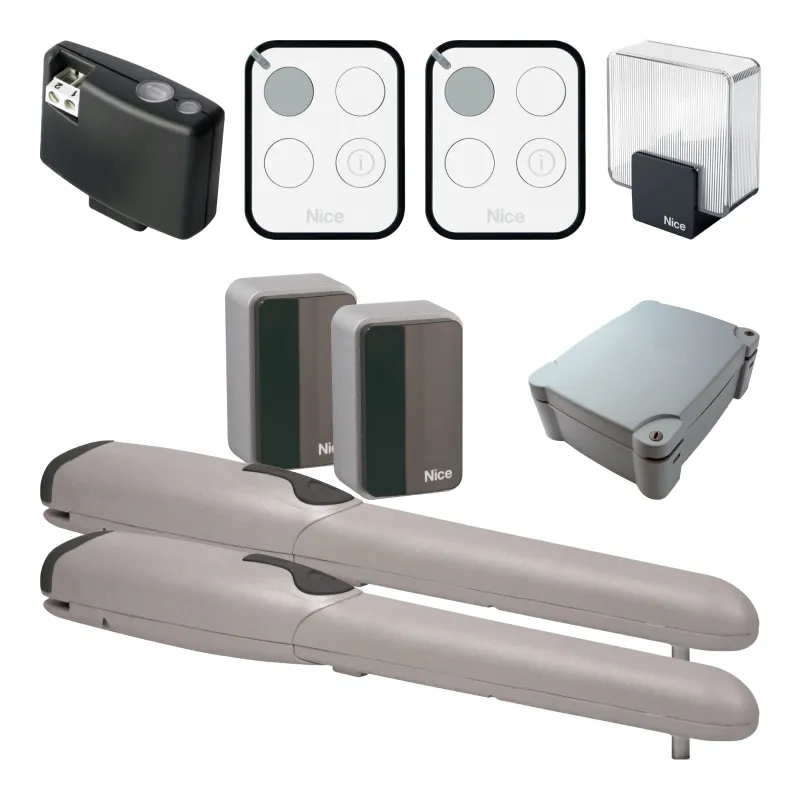

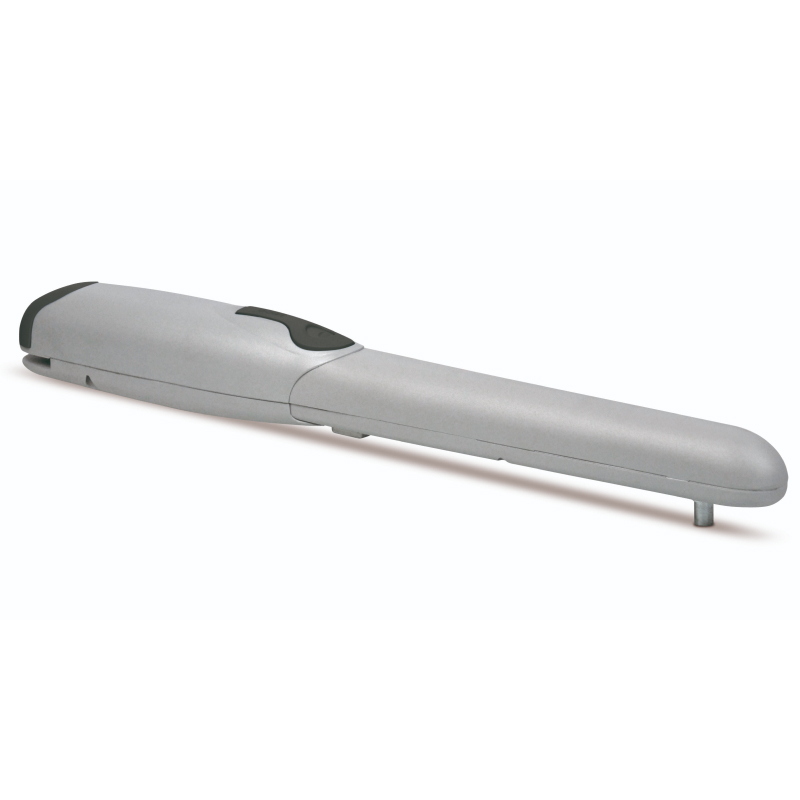

Комплект линейного привода Nice WINGO4024BDKCE

WG4024

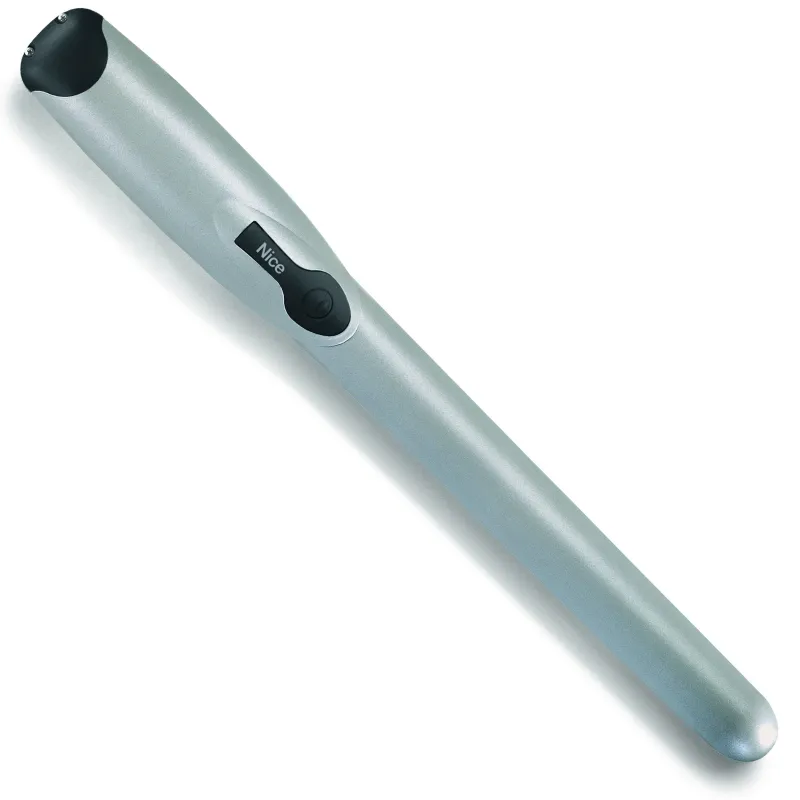

Электромеханический привод серии WINGO линейного типа для распашных ворот со створками шириной до 2 м и массой до 400 кг. Лучшее готовое решение, поставляется в комплекте.

Функциональный для пользователя:

Возможности блока управления MС424LR01:

• Плавный старт и остановка;
• Режим частичного открытия для прохода пешехода;
• Амперометрическая технология обнаружения препятствий;
• Solemyo – автономная работа от энергии солнца (опция);
• Резервное питание от аккумуляторной батареи (опция);
• Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;
• Возможность подключения электромеханического замка.

Надежный при эксплуатации:

• Прочный корпус из алюминиевого сплава, покрытый полиэстеровой краской;
• Удобный механизм ручной разблокировки привода при отсутствии напряжения.

Рекомендуем использовать фотоэлементы для снижения риска получения травм и повреждений. Поставляется только в комплектах!

Параметр	Единица	Величина
Питание	Вольт пер.тока, 50Гц	-
Питание двигателя	Вольт пост. тока	24
Номинальный ток	А	3,5
Мощность	Ватт	85
Максимальная скорость	метров в секунду	0,018
Усилие	Ньютон	1500
Интенсивность	%	50
Класс защиты	IP	44
Рабочая температура	°C мин/макс	-20 / +50

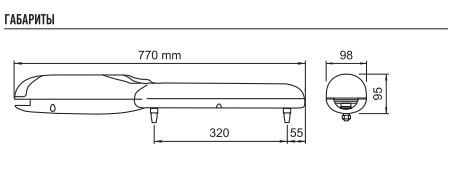

Размеры	мм	770х98х95
Вес	кг	6

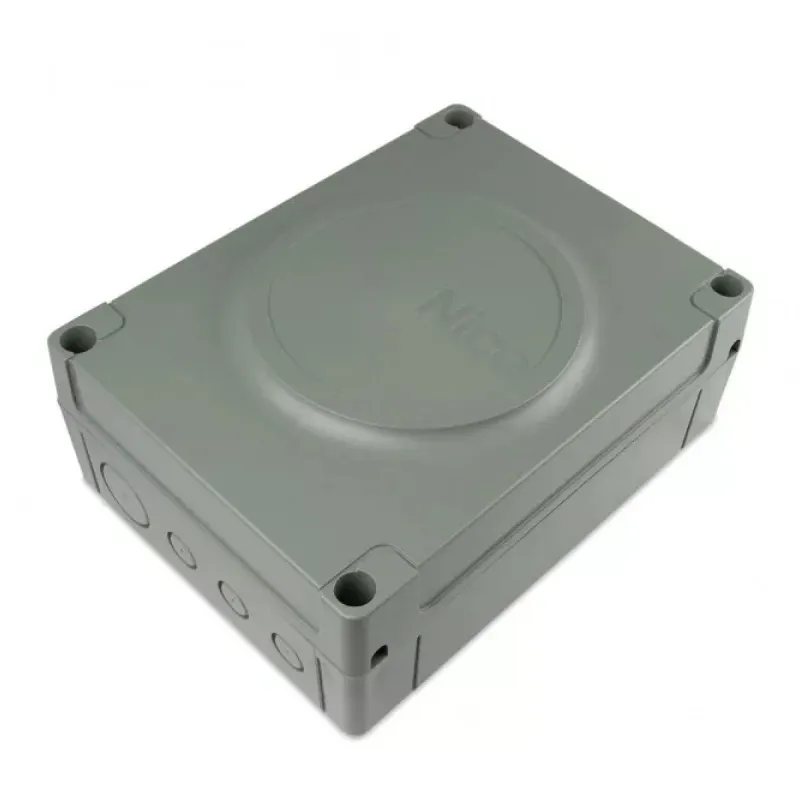

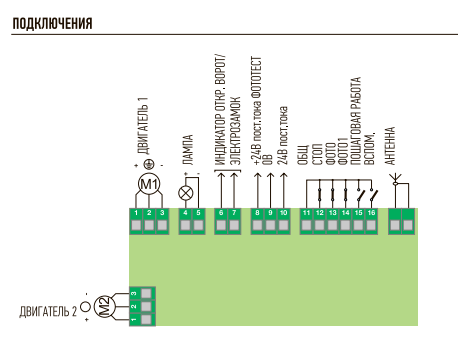

Блок управления MC424L для распашных приводов с напряжением питания двигателя 24В.

Поддержка технологии Nice Solemyo – автономная работа от энергии солнца. Ваш комфорт и забота об окружающей среде.

Передовые функции Nice:

• Программирование функций всего 3 кнопками со светодиодной индикацией;
• Разъем SM для подключения радиоприемников (SMXI, SMXIS, OXI);
• Индикация возможной неисправности на блоке управления и с помощью сигнальной лампы;
• Автоматическое программирование крайних положений;
• Двойная технология обнаружения препятствий;
• Режим энергосбережения;
• Плавный старт и остановка;
• Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;
• Резервное питание от аккумуляторной батареи PS124, устанавливаемой внутри корпуса блока управления (опция);
• Предусмотрена возможность подключения электромеханического замка;
• Режим частичного открытия для прохода пешехода.

Параметр	Единица	Величина
ПИТАНИЕ ОТ СЕТИ	Гц	230+/-10%
ПИТАНИЕ АККУМУЛ. БАТАРЕИ	В	21/2В
МАКС.МОЩНОСТЬ ДВИГАТЕЛЯ	ВА/А	75/3
МАКС.МОЩНОСТЬ АКСЕССУАРОВ 24В	А	0.2+0.1
МАКС.МОЩНОСТЬ СИГН.ЛАМПЫ	В/А	24/25
МАКС.МОЩНОСТЬ ЭЛЕКТРОЗАМКА	В/Вт	12/15
ВРЕМЯ РАБОТЫ TL	сек	-
ВРЕМЯ ПАУЗЫ TP	сек	5/80
ЗАДЕРЖКА ВРЕМЕНИ ОТКР. TRA	сек	5/40% TL
ЗАДЕРЖКА ВРЕМЕНИ ЗАКР. TRC	сек	-
ВРЕМЯ ПОДСВЕТКИ TCOR	сек	-
ВРЕМЯ ПРЕДВ.МЕРЦАНИЯ TPRE	сек	3
РЕГУЛИРОВКА УСИЛИЯ	%	-
ОБНАРУЖЕНИЕ ПРЕПЯТСТВИЙ	-	1|6
РАЗМЕРЫ	мм	230х125х300

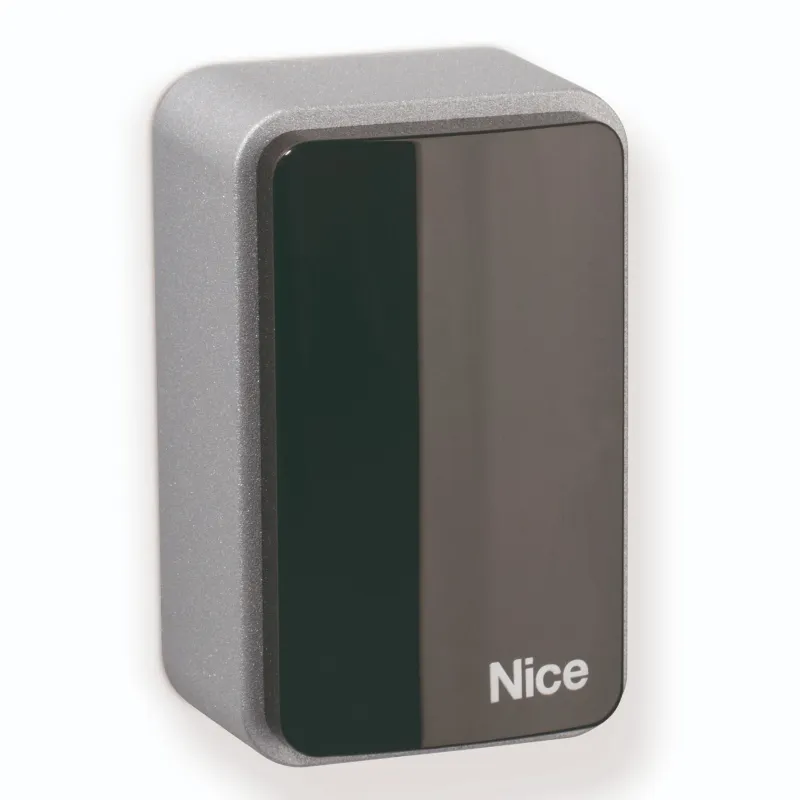

EPM

Синхронизируемые фотоэлементы. Новое поколение оптических устройств безопасности. Повышенная степень безопасности за счет использования запатентованной технологии. Технологии, опережающие время: двойной антибликовый контур, исключающий возможное воздействие солнечных лучей. Практичные: угол обзора линзы 10 градусов в моделях с фиксированной оптикой и до 30o в моделях с ориентируемой оптикой. Надежное исполнение: выполнены из ABS пластика, устойчивого к условиям окружающей среды. Автоматическая синхронизация фотоэлементов позволяет избежать интерференции между двумя установленными парами фотоэлементов.

Параметр	Единица	Величина
Радиус действия	м	15 (30 с перемычкой и "10" разрезанной)
Питание	В	без перемычки 24В пост./пер.тока пределы: 18÷35 В пост.тока 15÷28 В пер.тока с перемычкой 12В пост./пер.тока пределы: 10÷18 В пост.тока 9÷15 В пер.тока
Номинальный ток	мА	25 RX 30 TX
Пропускная способность реле	мА/В	max 500мА и 48В
Регулируемая линза	-	-
Класс защиты	IP	44
Температура	°C	-20 ÷ +50
Размеры	мм	50х29х80
Вес	г	140
