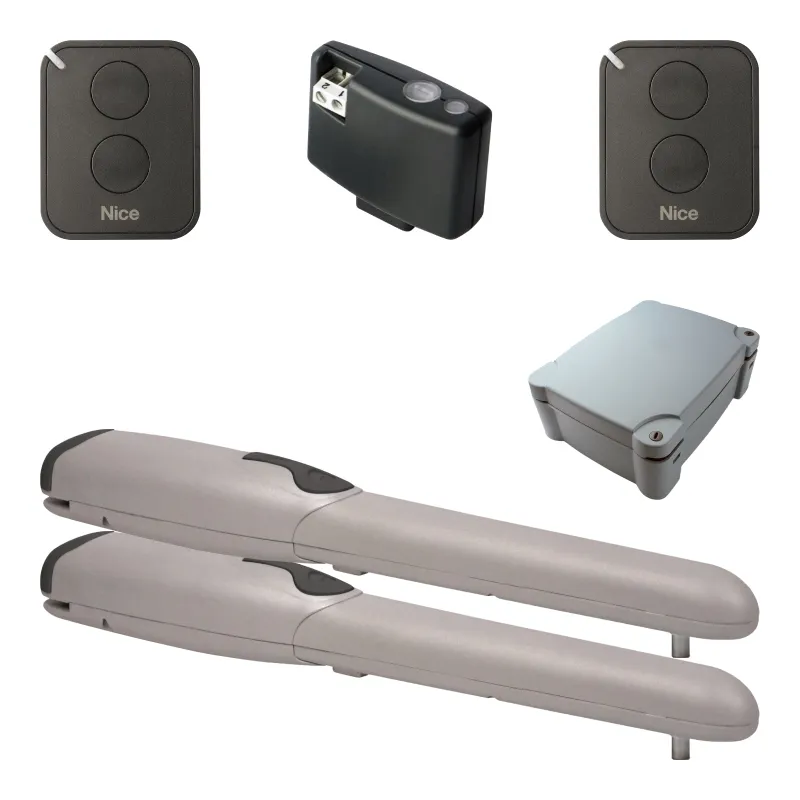

Комплект линейного привода Nice WINGO5KLT

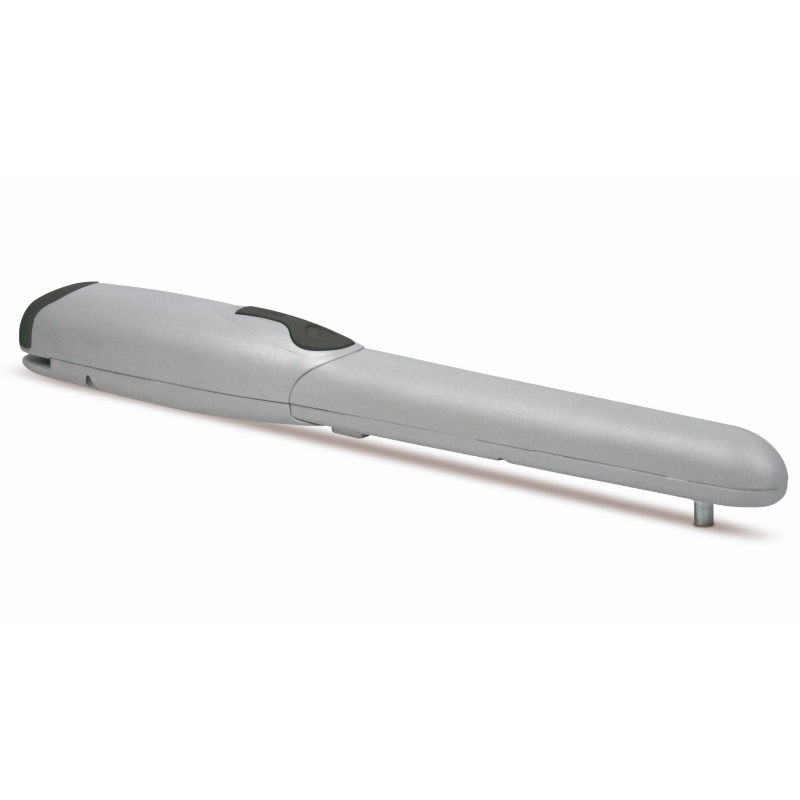

WG5000

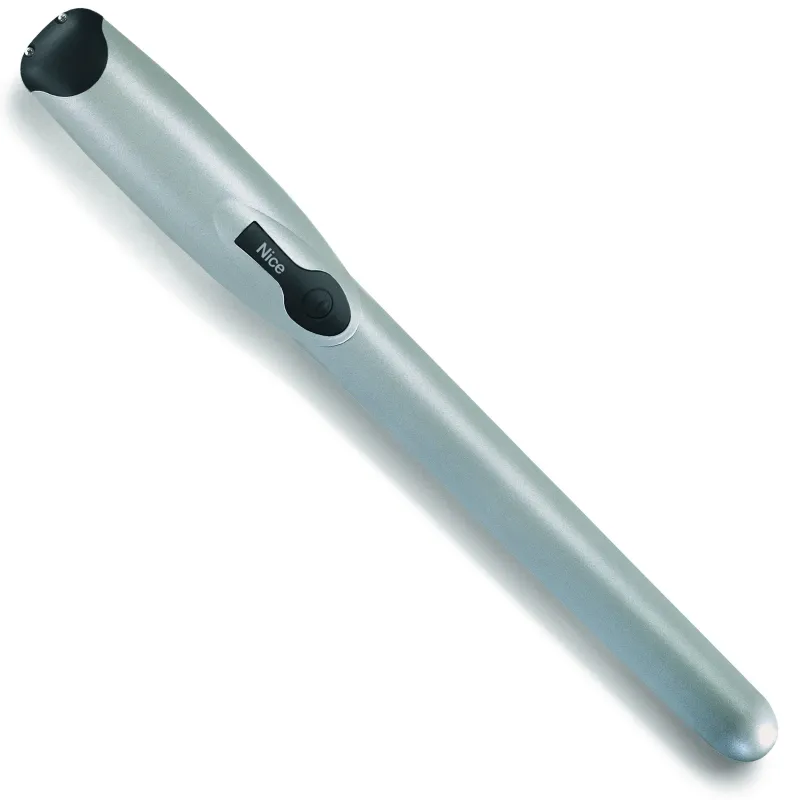

Электромеханический привод серии WINGO линейного типа для распашных ворот со створками шириной до 3,5 м и массой до 500 кг. Лучшее готовое решение, поставляется в комплекте.

Функциональный для пользователя:

• Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;
• Возможность подключения электромеханического замка;
• Режим частичного открытия для прохода пешехода;
• Разъем SM для подключения радиоприемников SMXI, SMXIS, OXI.

Возможности блока управления MC800 (для комплекта WINGO5KCE):

• Программирование функций при помощи dip-переключателей;
• Регулировка параметров работы каждого привода.

Надежный при эксплуатации:

• Прочный корпус из алюминиевого сплава, покрытый полиэстеровой краской;
• Удобный механизм ручной разблокировки привода при отсутствии напряжения.

Рекомендуем использовать фотоэлементы для снижения риска получения травм и повреждений.

Параметр	Единица	Величина
Питание	Вольт пер.тока, 50Гц	230
Питание двигателя	Вольт пост. тока	-
Номинальный ток	А	Вольт пер.тока, 50Гц
Мощность	Ватт	200
Максимальная скорость	метров в секунду	0,016
Усилие	Ньютон	1500
Интенсивность	%	50
Класс защиты	IP	44
Рабочая температура	°C мин/макс	-20 / +50
Размеры	мм	920х98х95
Вес	кг	6

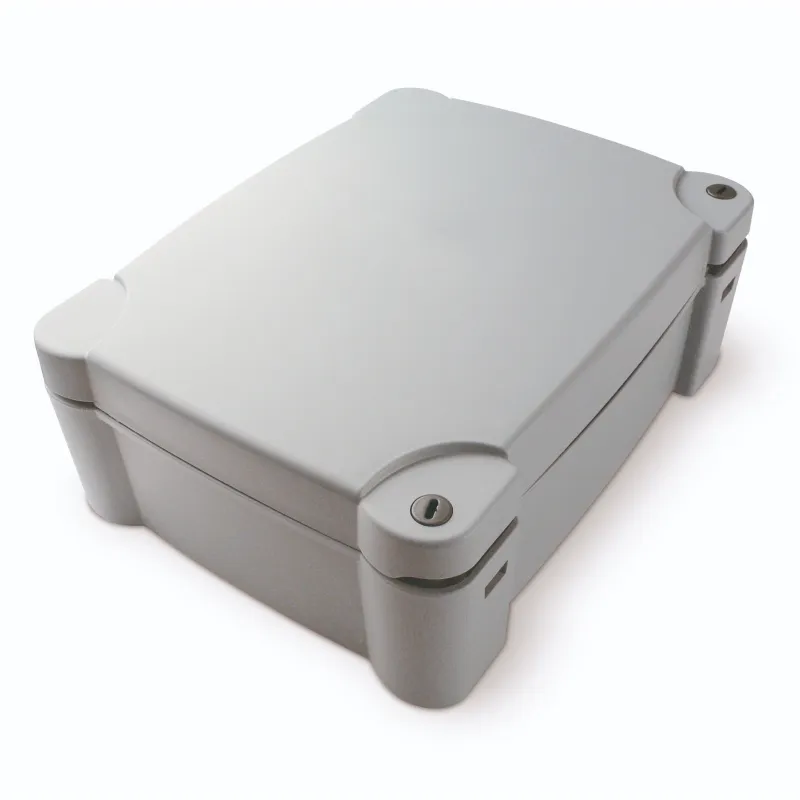

Блок управления MC800, для одного или двух приводов с напряжением питания двигателя 230 В и максимальной суммарной мощностью до 800 Вт.

Передовые функции Nice:

• Программирование функций при помощи dip-переключателей;
• Разъем SM для подключения радиоприемников (SMXI, SMXIS, OXI);
• Ручной, автоматический и полуавтоматический режимы работы;
• Режим коллективного использования;
• Регулируемые при помощи триммеров усилие и время паузы;
• Упрощенное подключение дополнительных устройств;
• Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;
• Регулирование времени работы каждого двигателя;
• Два входа для подключения элементов безопасности с раздельными функциями;
• Предусмотрена возможность подключения электромеханического замка;
• Режим частичного открытия для прохода пешехода.

Класс защиты блока управления IP55.

Параметр	Единица	Величина
ПИТАНИЕ ОТ СЕТИ	Гц	230+\-10%
ПИТАНИЕ АККУМУЛ. БАТАРЕИ	В	-
МАКС.МОЩНОСТЬ ДВИГАТЕЛЯ	ВА/А	2х400/2
МАКС.МОЩНОСТЬ АКСЕССУАРОВ 24В	А	0,2+0,075
МАКС.МОЩНОСТЬ СИГН.ЛАМПЫ	В/А	230/40
МАКС.МОЩНОСТЬ ЭЛЕКТРОЗАМКА	В/Вт	12/25
ВРЕМЯ РАБОТЫ TL	сек	2.5/40(80)
ВРЕМЯ ПАУЗЫ TP	сек	5/80
ЗАДЕРЖКА ВРЕМЕНИ ОТКР. TRA	сек	0/2.5-12
ЗАДЕРЖКА ВРЕМЕНИ ЗАКР. TRC	сек	0/2.5-12
ВРЕМЯ ПОДСВЕТКИ TCOR	сек	60
ВРЕМЯ ПРЕДВ.МЕРЦАНИЯ TPRE	сек	5
РЕГУЛИРОВКА УСИЛИЯ	%	0/100
ОБНАРУЖЕНИЕ ПРЕПЯТСТВИЙ	-	-
РАЗМЕРЫ	мм	220x110x280

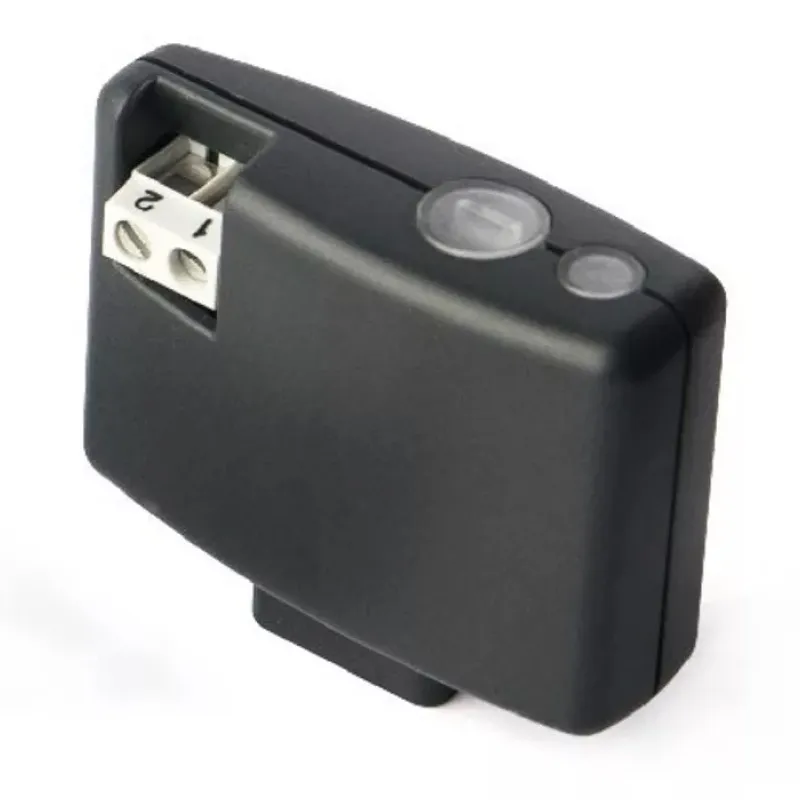

OXIBD

Приёмник встраиваемый с обратной связью.

В памяти передатчиков с кодировками O-Code и BD имеется «код активации» (секретный), с помощью которого можно дать разрешение на сохранение в памяти приемника нового передатчика. Приемник OXIBD может взаимодействовать как с односторонними, так с двусторонними передатчиками. Совместим с односторонними кодировками радиосвязи «O-Code», «FloR», «Smilo» и «Flo». Приемник имеет 1024 ячейки памяти, служащих для сохранения в ней передатчиков: в одной ячейке может сохраняться либо один передатчик или же одна кнопка. Приемник запоминает 750 двунаправленных передатчиков и 1024 однонаправленных передатчиков. Приемник может транслировать сигнал десяти различным аналогичным приемникам (создавать сеть) для увеличения радиуса действия радиосигнала с 50 метров до 500 метров. Терминал антенны встроен в приемник и не использует антенну блока управления.

Параметр	Единица	Величина
Частота приёма	МГц	433,92
Частота передачи	МГц	433,92
Сопротивление	Ом	50
Чувствительность	дБ	-108
Кодировки	-	BD, O-Code, FloR, TTS, Flo, Smilo
Питание	В	5
Потребление	мА	50 (max)
Класс защиты	IP	30
Размеры	мм	49,5x18x41,9
