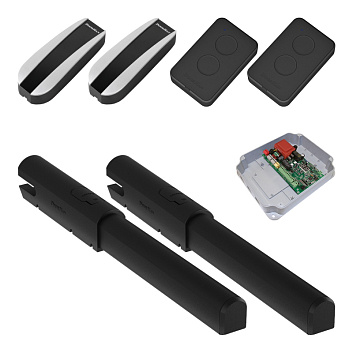

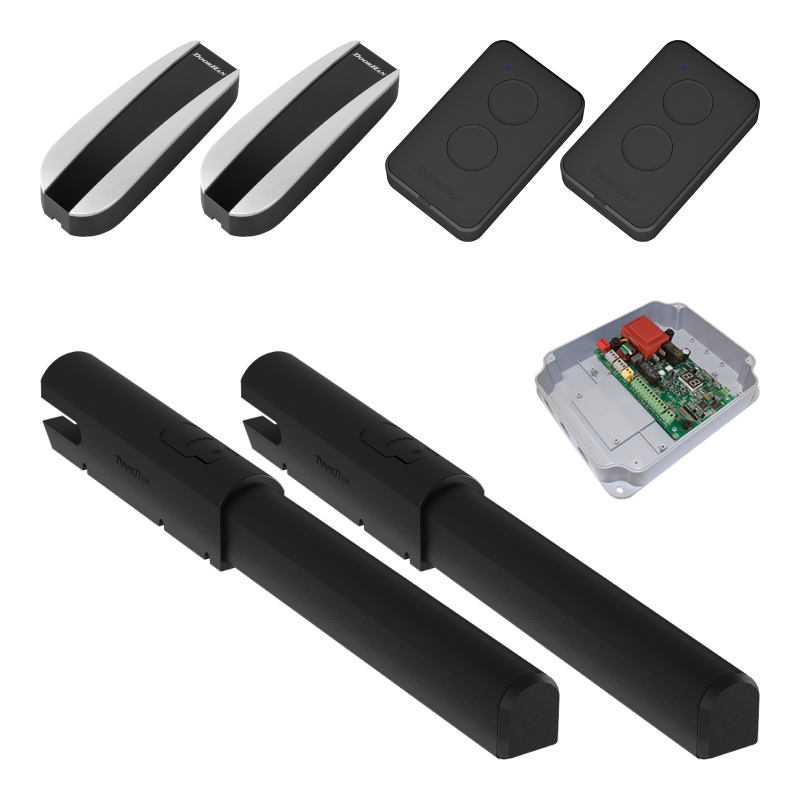

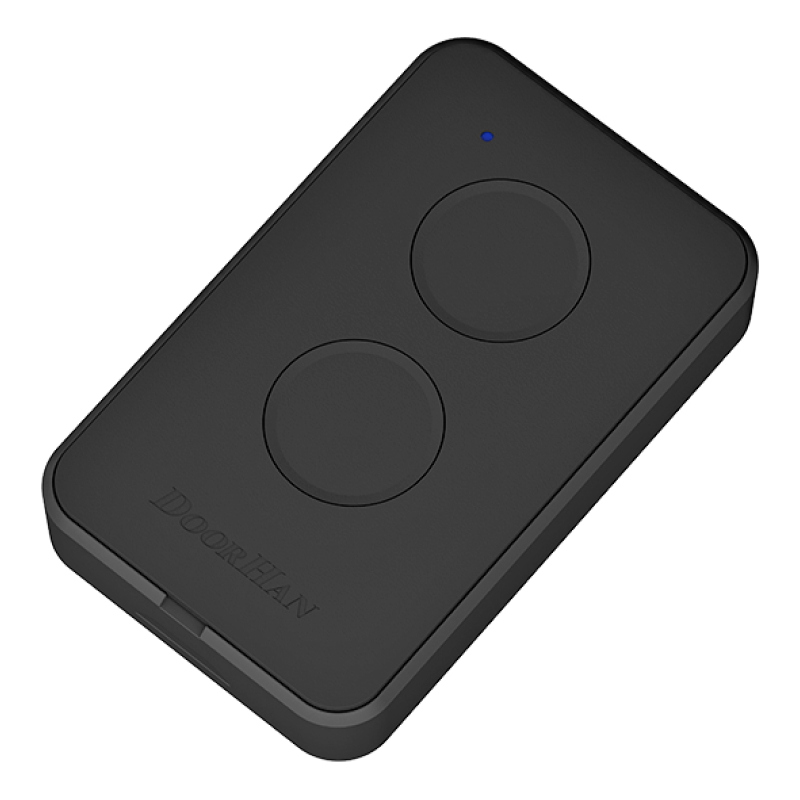

Комплект линейного привода DoorHan SW-5000PRO-B + 2 пульта + фотоэлементы

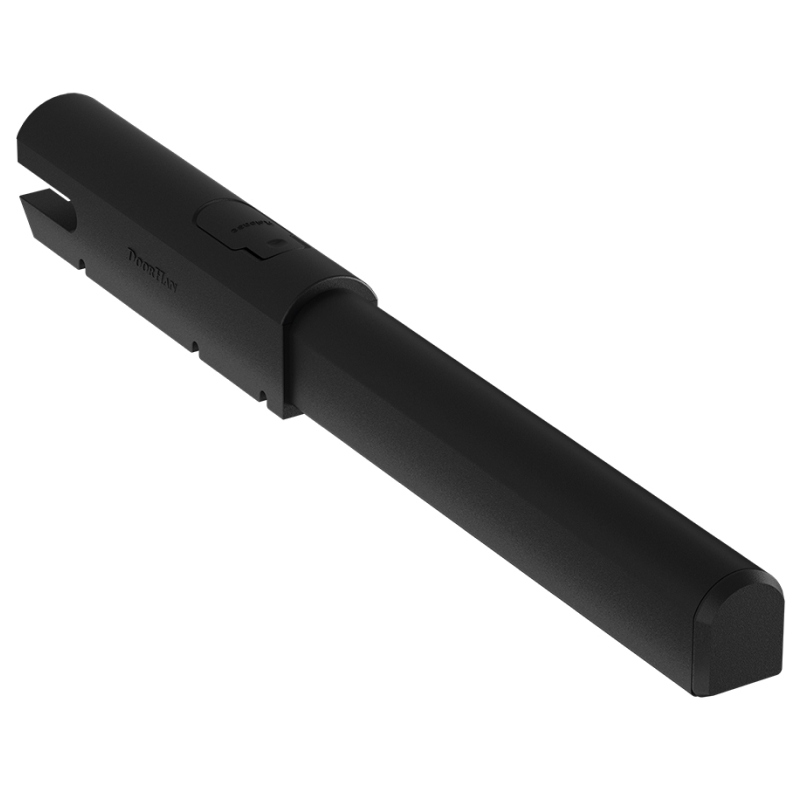

Swing-5000PRO

В конструкции привода использованы современные материалы и технические решения для максимально надёжной работы ворот. Корпус привода выполнен из металла с последующей покраской, стойкой к негативному воздействию окружающей среды. Внутри корпуса расположен электродвигатель, за ним последовательно планетарный редуктор и длинный винт с ходовой гайкой из бронзы. Ходовая гайка (втулка) Swing соединена с вилочным кронштейном, который закреплён на переднем кронштейне ворот. Остановка ворот в крайних положениях производится за счёт встроенной системы концевых выключателей. Сама регулировка не представляет трудностей ввиду простоты конструкции приводов серии Swing.

Высокий класс защиты корпуса IP54. Ходовой винт выполнен из высококачественной полированной стали для снижения шума и покрыт синтетической низкотемпературной смазкой. Система регулируемых концевых выключателей точно остановит ворота в заданных положениях открытия и закрытия.

Привод крепится к распашным воротам в двух точках. Спереди на самой створке, задней частью к воротному столбу.

Самоблокирующийся редуктор обеспечивает неподвижность ворот, когда двигатель не работает. При отсутствии питающего напряжения предусмотрена механическая разблокировка электропривода Swing с помощью ручного расцепителя. В этом случае распашные ворота можно открыть и закрыть вручную, а после этого заблокировать привод, обеспечив фиксацию ворот.

Линейный электропривод предназначен для распашных ворот массой не более 500 кг и шириной створки не более 5 м. Установка мотора Swing-5000N производится на ворота, открывающиеся внутрь территории. При этом расстояние от створки до внутренней поверхности воротного столба не должно превышать 70-120 мм. Если воротный столб широкий, а створка распашных ворот находится по центру, то установить Swing-5000PRO без обустройства ниши в столбе будет невозможно. Для широких колонн предусмотрена установка электропривода ворот рычажного типа.

При открывании распашных ворот наружу устанавливается сразу за створкой, при этом необходимо удлинить пластину заднего кронштейна привода.

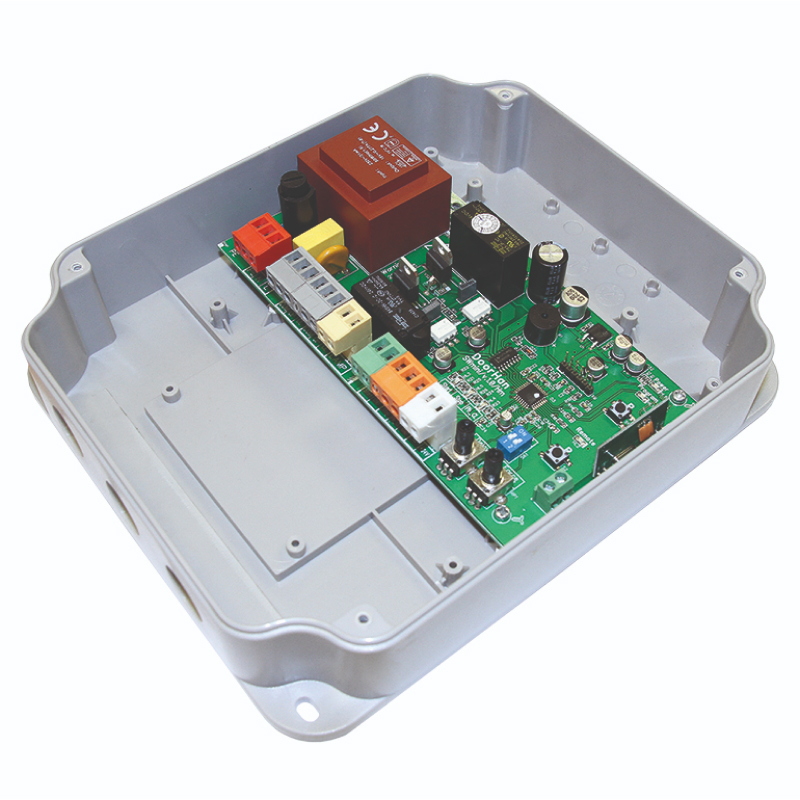

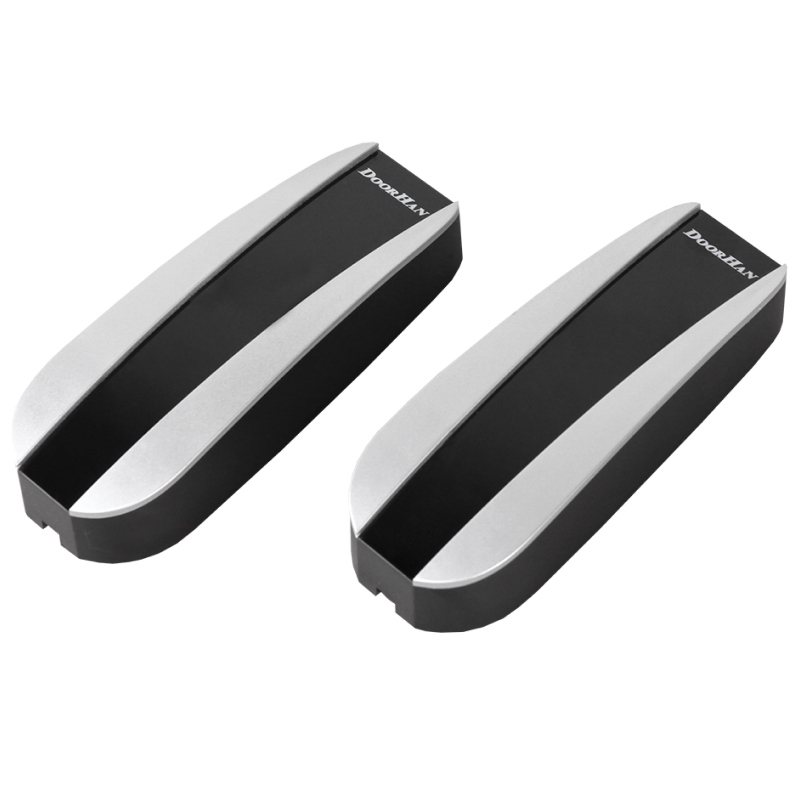

В блок управления DoorHan SW-mini встроен приёмник радиосигнала для записи пультов радиоуправления. Максимальное количество записанных пультов DoorHan не более 60 шт. SW-mini оснащён полезными функциями программирования. С их помощью можно осуществить настройку привода в соответствии со своими предпочтениями. К блоку SW-mini можно подключить сигнальную лампу и фотоэлементы безопасности. Есть режим автоматического закрывания ворот после проезда. При включении этой функции необходимо обязательно оснастить распашные ворота двумя парами фотоэлементов DoorHan для безопасной работы системы.

Предназначен для распашных ворот средних размеров в частные дома или на промышленные объекты со средней интенсивностью использования. Созданные для климатических условий России, привода серии Swing имеют всё необходимое для надёжной работы. Температурный режим работы, степень защиты корпуса, точные концевые выключатели, простота установки и регулировки являются сильными аргументами в пользу привода DoorHan Swing.

1. Привод
2. Кронштейн крепления
3. Концевой выключатель
4. Ходовой винт
5. Узел расцепления
6. Ходовая гайка с кронштейном
7. Защитный кожух
8. Клеммы подключения

Экспулатация:

1. Перед установкой привода нужно убедиться в том, что ворота работают плавно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в рaсцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.

Swing-5000 - блок управления для распашных ворот

Функции:

• автоматизация одностворчатых ворот;
• раздельное управление;
• автоматическое закрытие;
• удаленная запись пультов;
• регулировка усилия на приводе;
• настраиваемая задержка движения второй створки на закрытие;
• подключение сигнальной лампы;
• подключение фотоэлементов.

Технические характеристики:

• напряжение питания — 230 В / 50-60 Гц;
• потребляемый ток — 30 мА;
• максимальная коммутируемая мощность — 2,2 кВт;
• температурный диапазон — от -40 до +55 °С.
