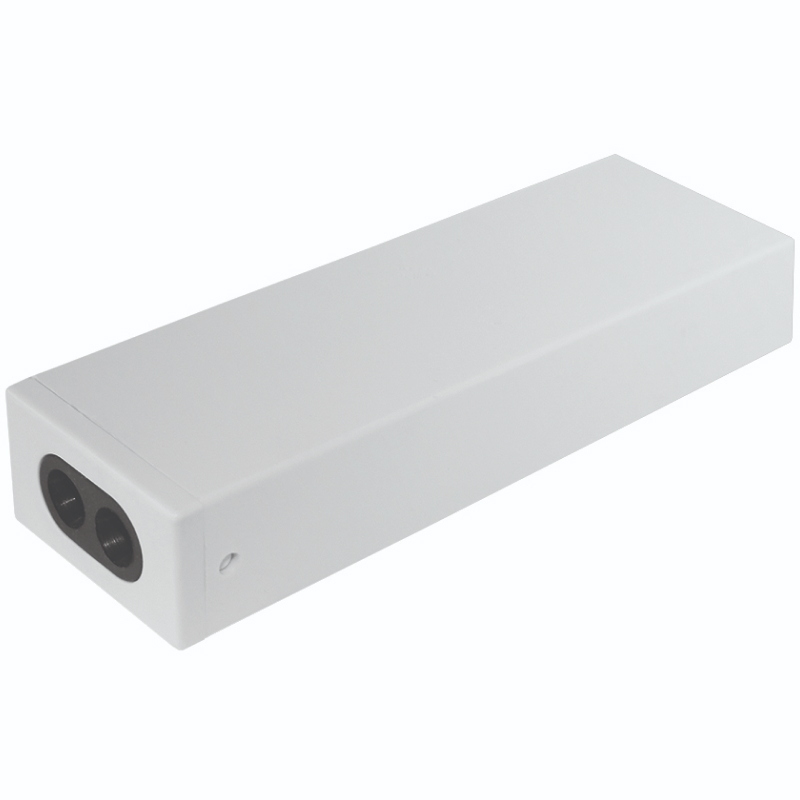

Блок управления DoorHan Roll

Устройство управления (УУ) ROLL предназначено для дистанционного управления электроприводами роллет, установленными на оконных и дверных проемах.

Напряжение питания	220 В, 50 Гц
Рабочая частота радиоканала	433 МГц
Дальность действия в открытом пространстве	до 200 м
Максимальное количество пультов	20
Габариты	115 × 35 × 20 мм
Температура окружающей среды по ГОСТ 15150	-20...+50 °С

Настройка дистанционного управления

Запись кода (для пультов серий Т1, Т5, Т15, Т15TIMER)

Выбрать кнопкой на пульте ДУ канал для записи в память приемника (в случае использования многоканального пульта ДУ). Подключить питание УУ в сеть. В интервале от 1 до 10 с выполнить следующие действия:

• дважды нажать кнопку Р2 на пульте ДУ (на обратной стороне пульта);
• нажать кнопку «Вверх»;
• запись пульта завершена.

Если запись не происходит, то необходимо отключить питание УУ и повторить запись пульта ДУ заново в интервале от 1 до 10 с.

Запись второго и последующих пультов

• На первом записанном пульте дважды нажать кнопку Р2.
• Далее нажать один раз кнопку Р2 на программируемом пульте.
• Привод подаст три звуковых сигнала в подтверждение записи кода.

Удаление кода (УУ должно быть подключено к сети)

• Выбрать кнопкой на пульте ДУ канал для удаления кода из памяти приемника (в случае использования многоканального пульта ДУ).
• Нажать кнопку Р2 на пульте ДУ.
• Нажать кнопку «Стоп» (прозвучит сигнал).
• Нажать кнопку Р2 на пульте ДУ (прозвучит сигнал).
• Удаление кода завершено (удаляются все пульты с УУ).

Запись кода (для пультов серий TW1, TW2)

Подключить питание УУ в сеть. В интервале от 1 до 10 с выполнить следующие действия:

• нажать кнопки «Стоп» и «Вверх» одновременно два раза (прозвучит сигнал);
• нажать кнопку «Вверх» (прозвучит сигнал);
• запись пульта завершена.

Если запись не происходит, то отключить питание УУ и повторить запись пульта ДУ заново в интервале от 1 до 10 с.

Запись кода (для пультов серии TW15)

Выбрать кнопкой на пульте ДУ канал для записи в память приемника. Подключить питание УУ в сеть.
В интервале от 1 до 10 с выполнить следующие действия:

• дважды нажать кнопку «Стоп» (прозвучит сигнал);
• нажать кнопку «Вверх» (прозвучит трехкратный сигнал);
• запись пульта завершена.

Если запись не происходит, то отключить питание УУ и повторить запись пульта ДУ заново в интервале от 1 до 10 с.

Удаление кода TW1, TW2, TW15 (УУ должно быть подключено к сети)

• Выбрать кнопкой на пульте ДУ канал для удаления кода из памяти приемника (в случае использования многоканального пульта ДУ).
• Одновременно нажать на клавиши «Вверх» и «Стоп» (прозвучит сигнал).
• Нажать кнопку «Стоп» (прозвучит сигнал).
• Нажать одновременно клавиши «Вверх» и «Стоп» (прозвучит трехкратный сигнал, что означает выполнение функции «удаление кода») удаляются все пульты с УУ Roll.

Запись второго и последующих пультов TW1, TW2, TW15

• На первом (записанном) пульте 2 раза одновременно нажать «Вверх» и «Стоп» (прозвучит сигнал).
• На программируемом пульте 1 раз нажать одновременно «Вверх» и «Стоп» (прозвучит трехкратный сигнал) запись произведена.

Запись пультов серий Т и TW

• Записать первый пульт серии TW (данный пульт будет являться мастером).
• Нажать одновременно дважды кнопки «Стоп» и «Вверх» на пульте серии TW (прозвучит сигнал).
• Нажать кнопку «P2» на пульте серии T (на обратной стороне пульта), прозвучит сигнал.
• Запись пультов завершена.
