Комплект сдвижных ворот DoorHan №1, 3500x2100, RAL8017

Код товара: 34608

Характеристики

Бренд

DoorHan

Артикул
DHPSN-3500*2100/8017

Цена

100 123 ₽
  • Описание
  • Характеристики
  • Документы

Состав комплекта:

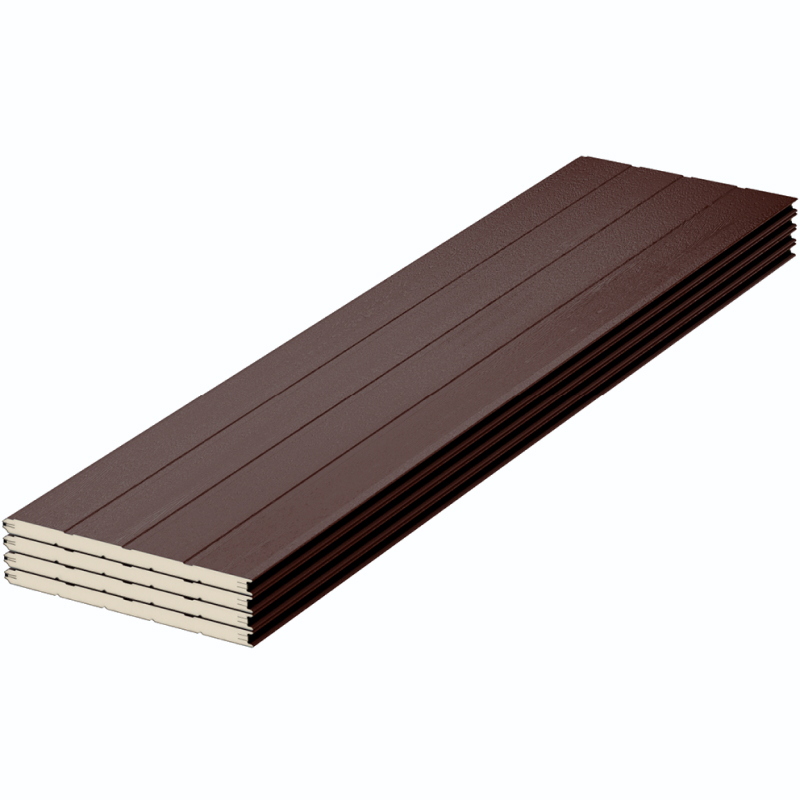

  • упаковка панелей "Доска" 525 мм, RAL8017 красно-коричневый;

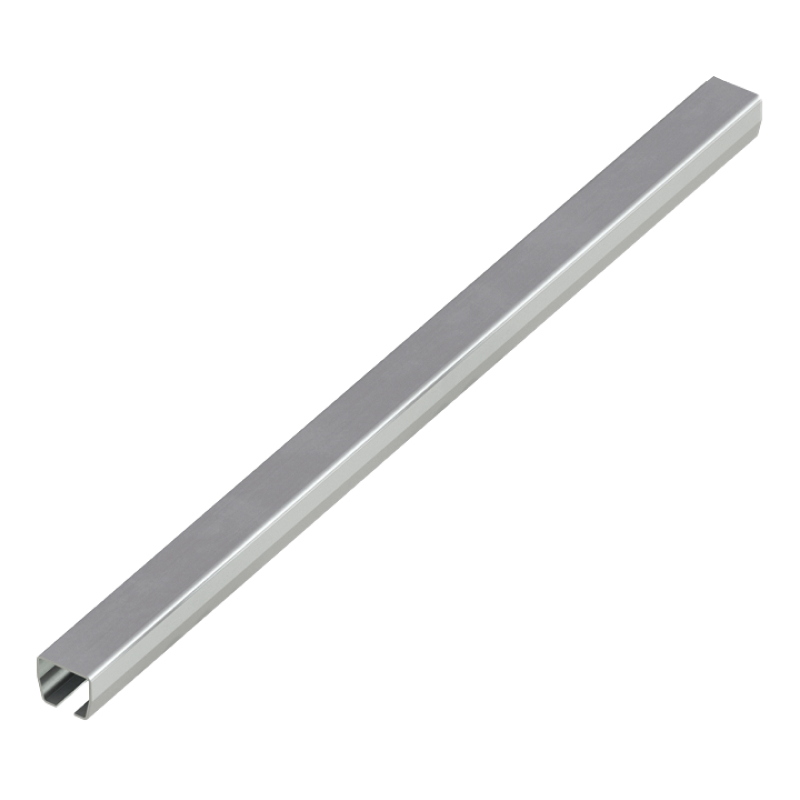

  • балка 71 мм;

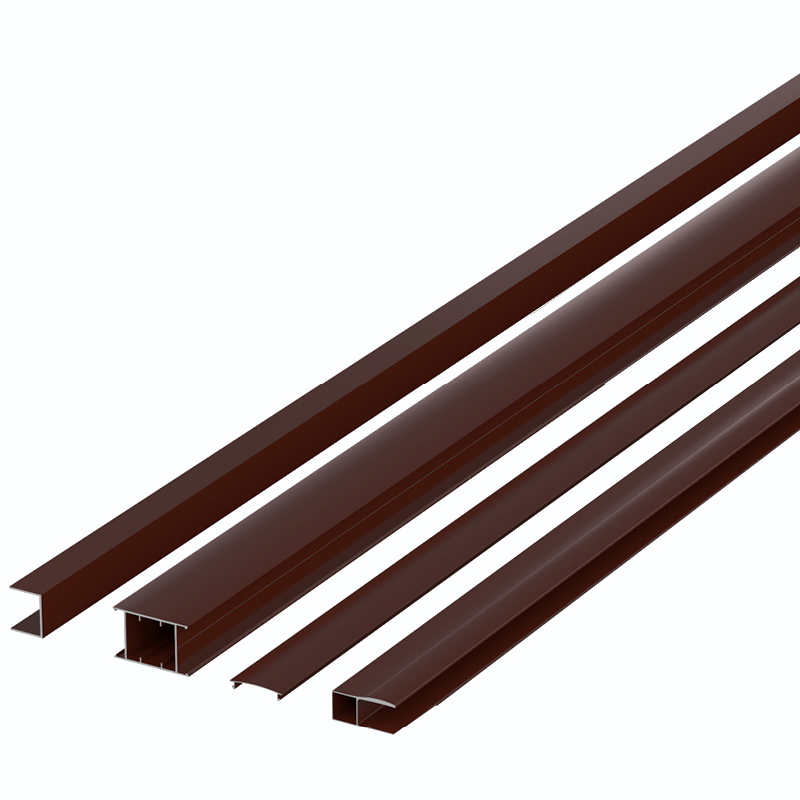

  • комплект алюминиевых профилей;

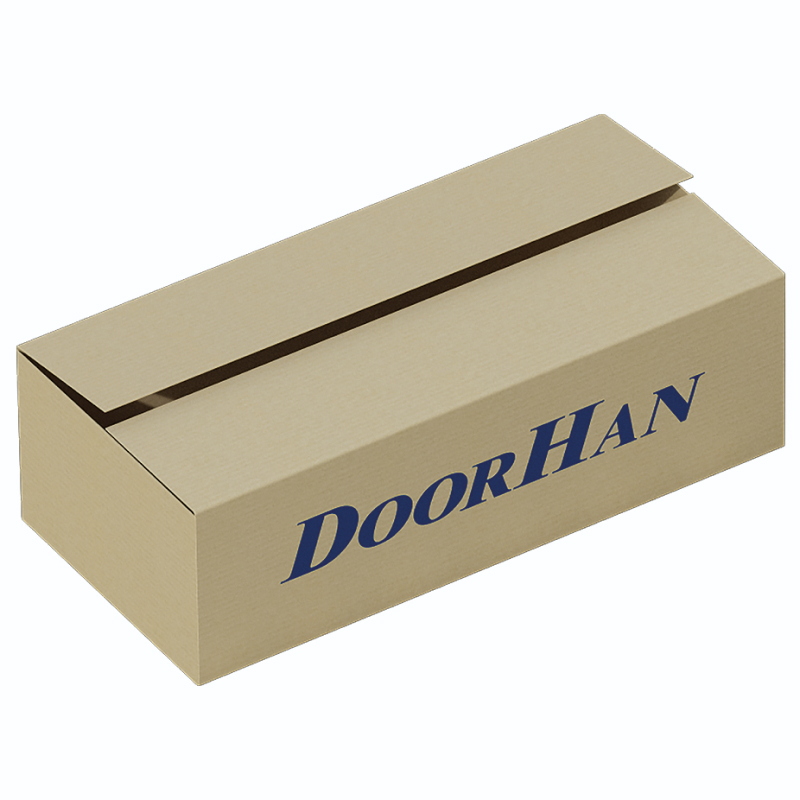

  • коробка с комплектацией для сборки щита;
  • коробка комплектацией для балки.

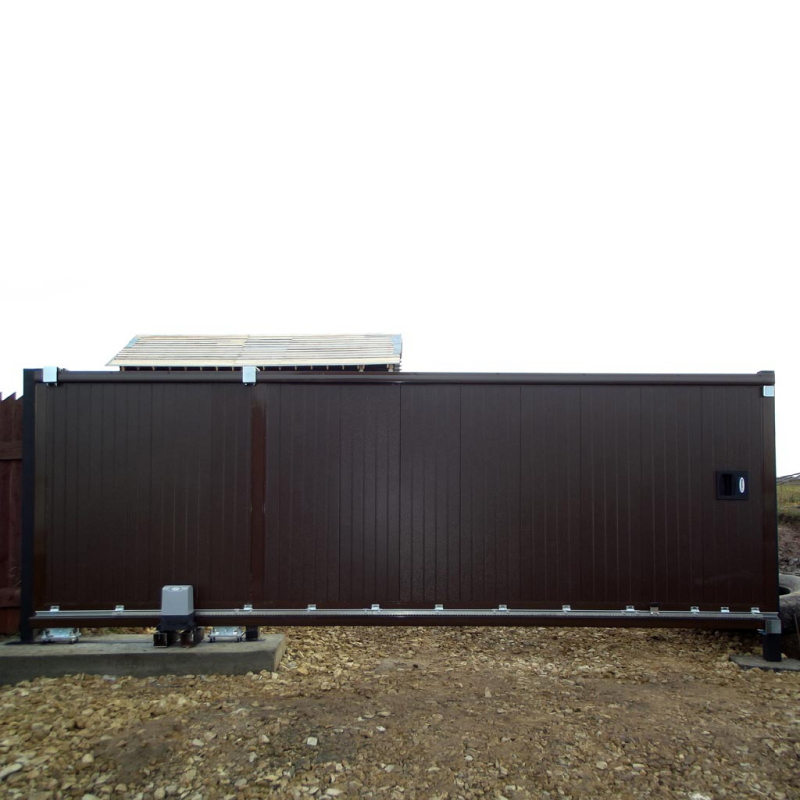

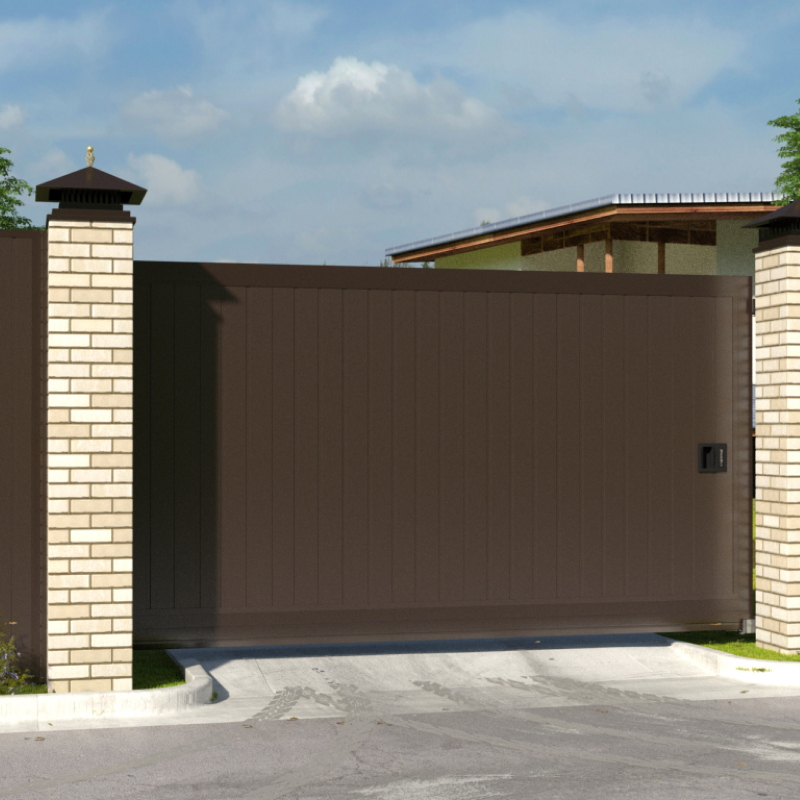

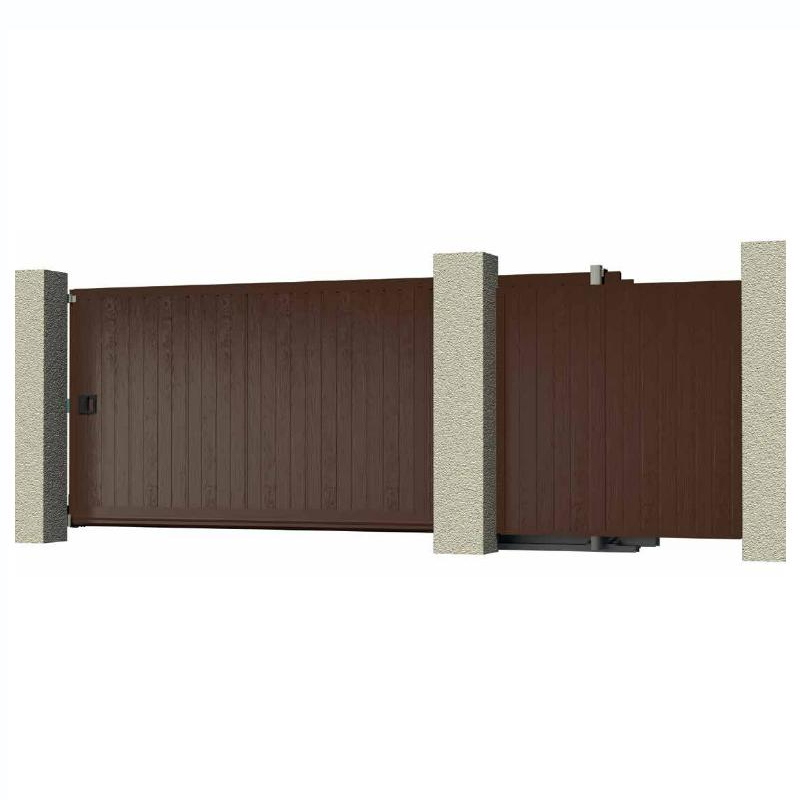

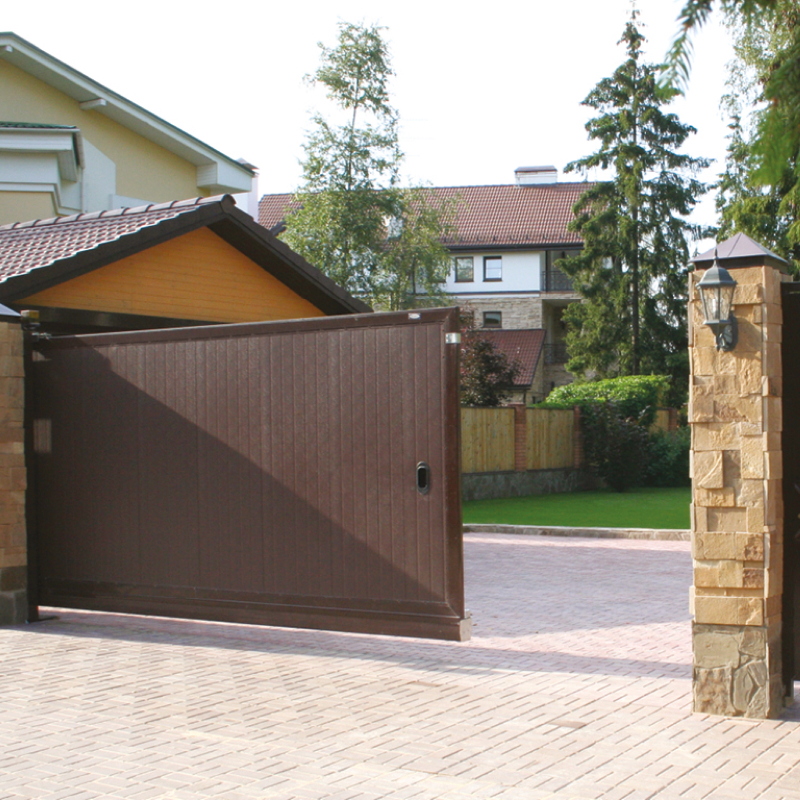

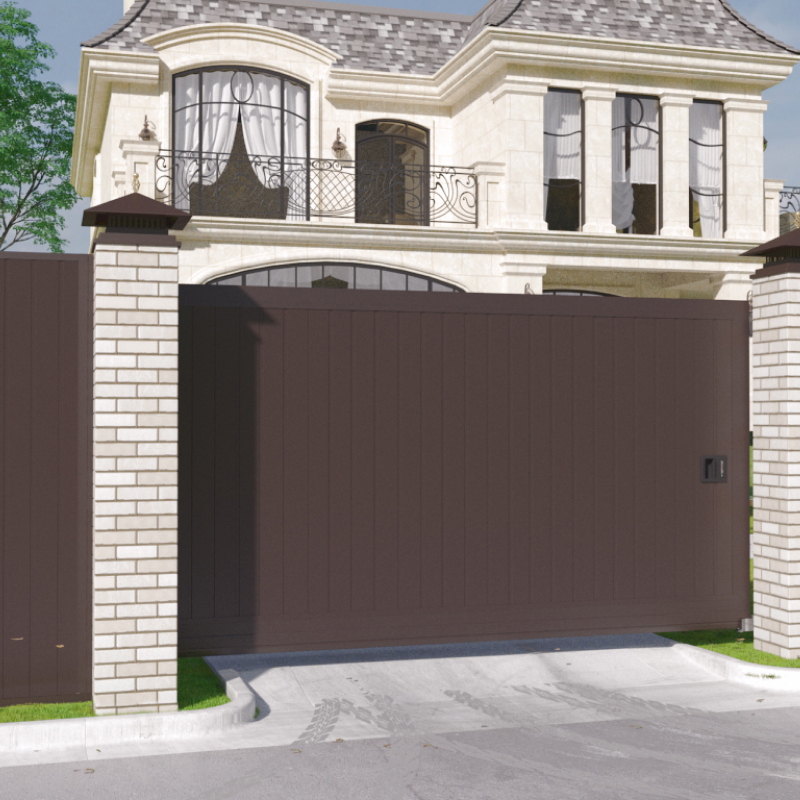

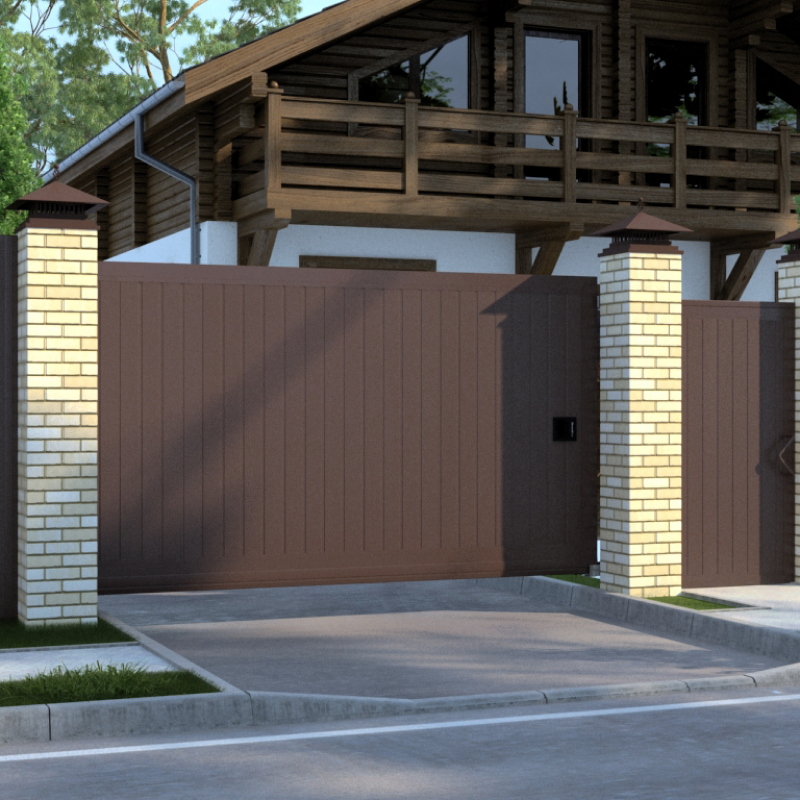

Откатные ворота для перекрытия въездных проемов и контроля движения автотранспорта. Полотно откатных ворот изготавливается из сэндвич-панелей, окантованных алюминиевым профилем. Данная серия подходит для самостоятельного монтажа. За счет изготовления ворот определенных размеров они являются экономически выгодным решением. Откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.

Зоны применения:

  • Объекты промышленного сектора: складские и производственные комплексы
  • Объекты частного сектора: дачные участки

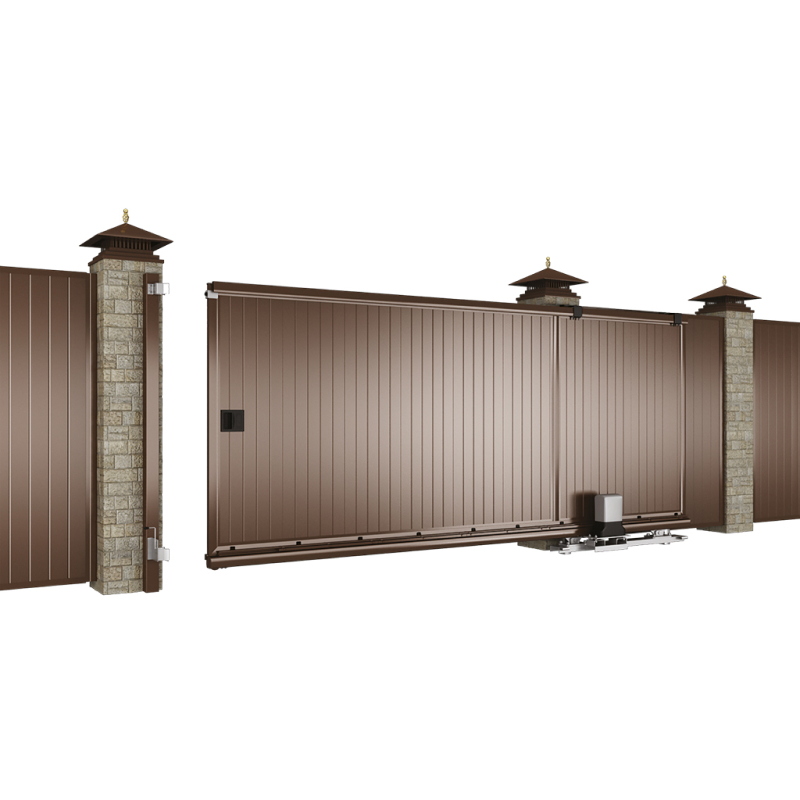

Конструкция:

  1. Несущая балка.

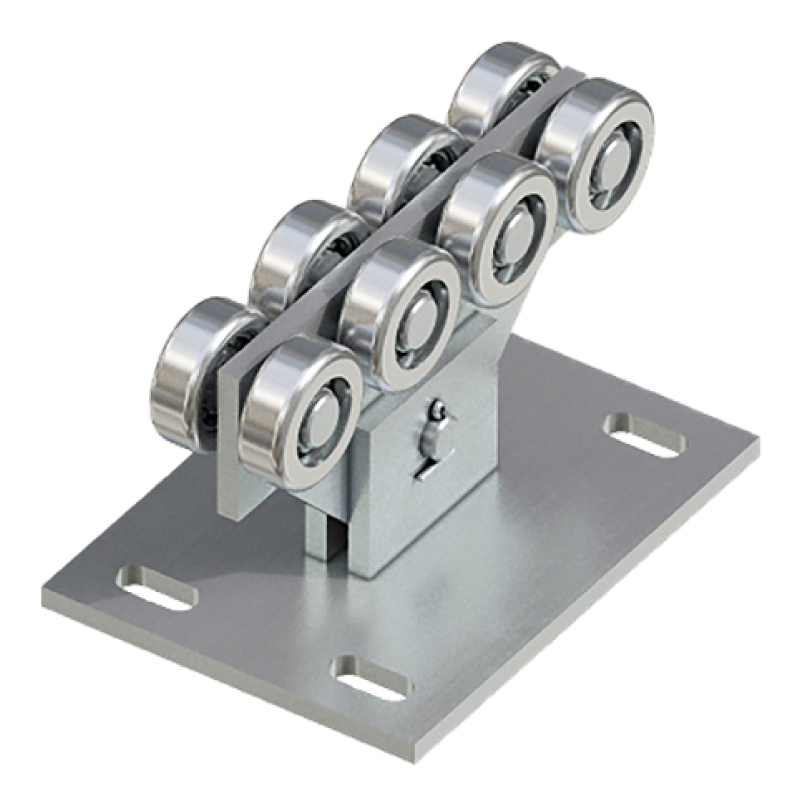

  2. Роликовая опора.
  3. Ловитель нижний.
  4. Крышка балки с роликом.
  5. Универсальный верхний ловитель.
  6. Направляющее устройство.
  7. Электропривод.
  8. Рама.

Подготовка строительного объекта:

подготовка проема сдвижные-1.png
Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.H — высота проема (в зависимости от комплекта);
В — ширина проема (в зависимости от комплекта);
L — место в сторону сдвига (рассчитывается как B*1,3);
h — просвет (рекомендуемый размер — 100 мм).

Требования к строительному объекту: полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.

Способы монтажа:

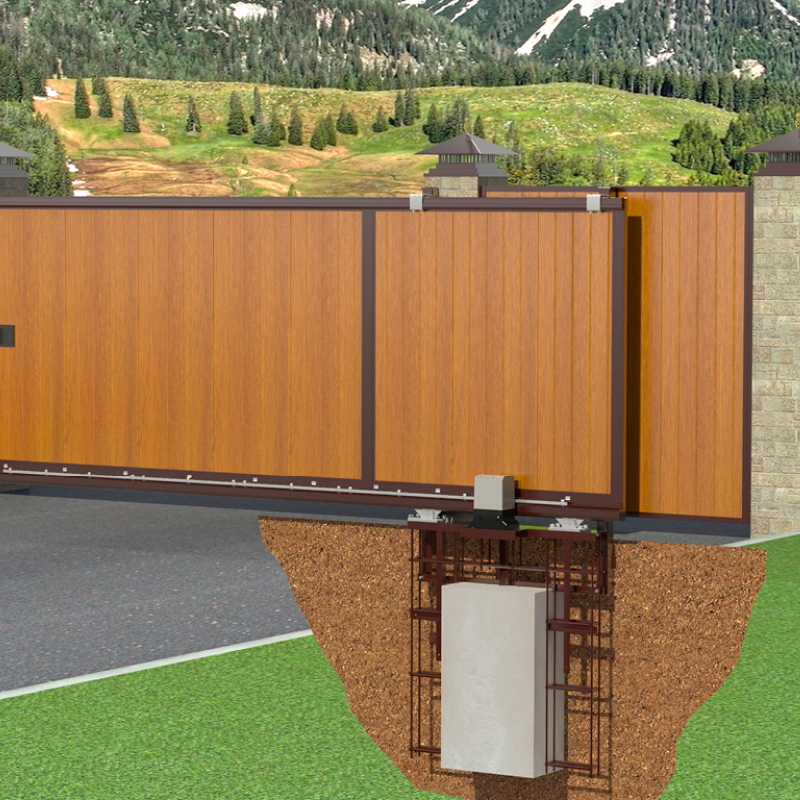

Монтаж силовой рамы

Котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.

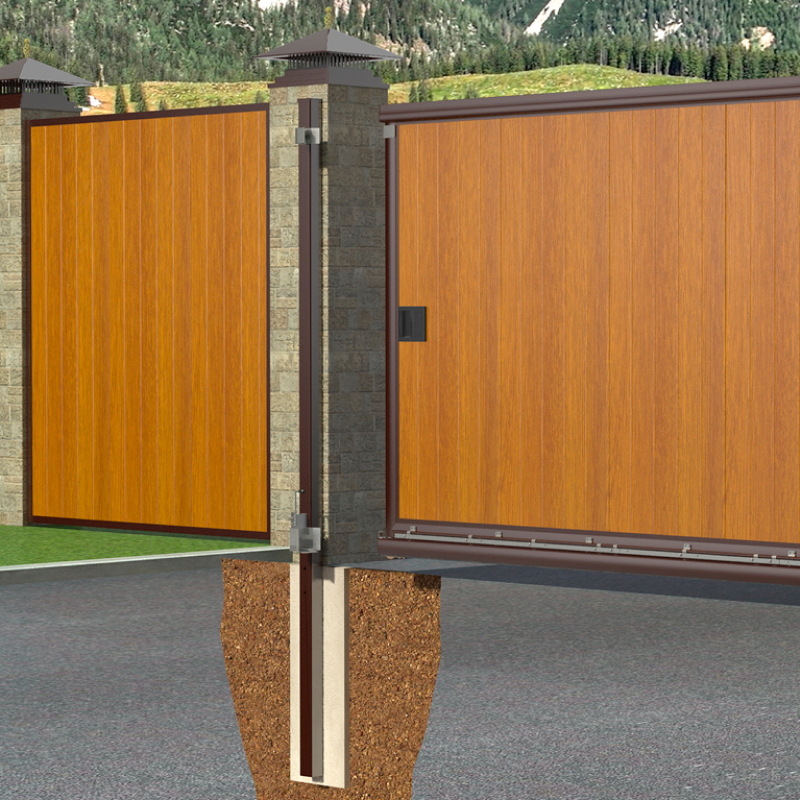

Монтаж столба-ловителя бетонируемого

Столб-ловитель монтируется на подготовленный котлован.

ПАРАМЕТР ЗНАЧЕНИЕ
Звукоизоляция, дБ, класс (ГОСТ 31174) 35
Ветровая нагрузка, кг/м² до 700
Усилие ручного открывания и закрывания, Н, не более 150
Группа горючести по ГОСТ 30244-94 Г2
Группа воспламеняемости по ГОСТ 30402-96 В2
Вес полотна ворот, кг/м² от 18 до 20

Условия эксплуатации продукции:

  1. При открытии ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно.2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
  2. Запрещается перемещать полотно ворот при сцепленном приводе.
  3. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
  4. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.
  5. Строго запрещено пересекать траекторию движения полотна во время открытия и закрытия ворот, т. к. это может привести к серьезным травмам.
  6. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
  7. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
  8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.
  9. Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.
  10. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.
УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание упаковка полотна сдвижных ворот представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг полотна с перехлестом, пленка закреплена скотчем с логотипом компании
Описание упаковка рамы представляет собой пузырчатую пленку, обернутую вокруг с перехлестом, пленка закреплена скотчем с логотипом компании
Состав пузырчатая пленка с логотипом компании, скотч с логотипом компании

После монтажа необходимо провести проверку движения ворот. Ворота должны двигаться плавно, без рывков и скрипов. Полотно должно находиться в уровне (по вертикали и горизонтали), а при закрытии заходить в ловители. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема ворот. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению щита и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.

Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации сдвижных ворот. Компания-Изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.
