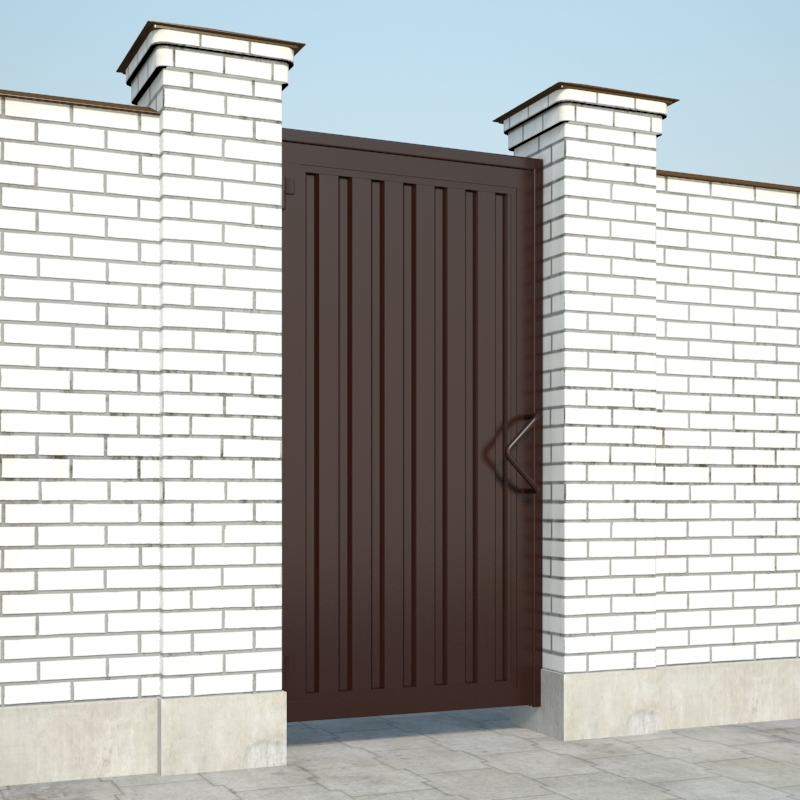

Комплект калитки DoorHan Revolution, 1375x2200 мм

Состав комплекта:

• комплект профлиста;
• комплект алюминиевых профилей;
• коробка комплектации.

Данные калитки экономически выгодны и рассчитаны на самостоятельный монтаж. Калитки стандартной серии изготавливаются в самом популярном дизайне, подходящем практически к любому оформлению приусадебной территории.

Зоны применения:

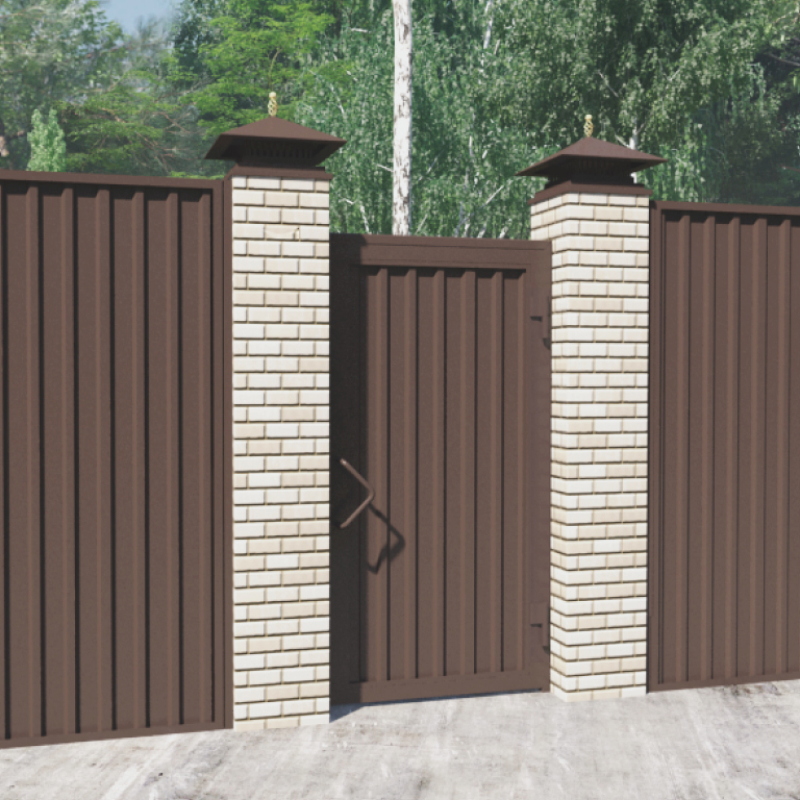

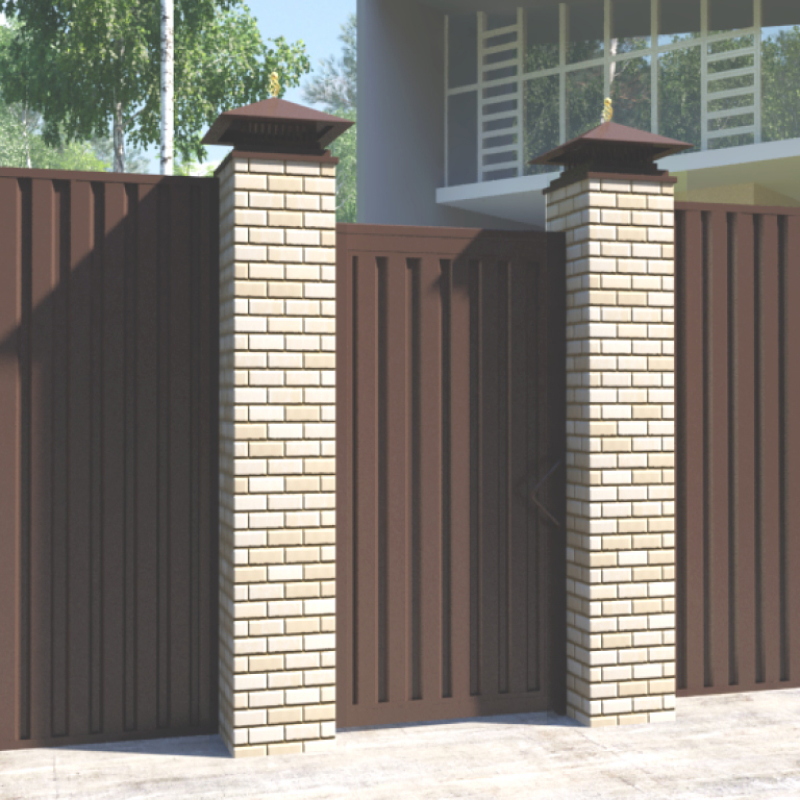

• Калитка устанавливается для организации дополнительного входа на территорию.
• Калитка изготавливается из тех же щитов, что и уличные откатные ворота DoorHan, благодаря чему обеспечивается их идеальное сочетание.

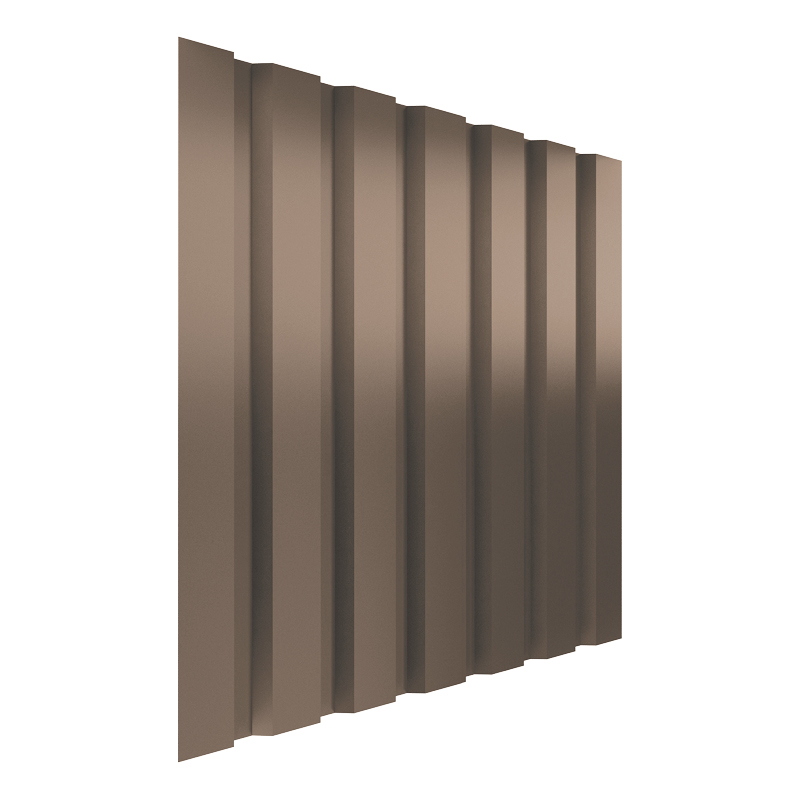

Дизайн: профлист С20 производства компании DoorHan. Высота волны 20 мм. Цвет - RAL 8017 (коричнево-красный).

Конструкция:

1. профиль окантовочный.
2. угловой сухарь.
3. петля двухсекционная в сборе.
4. профиль «штапик» алюминиевой рамы.
5. профиль основной алюминиевой рамы.
6. профиль «крышка».
7. профиль «корпус столба».
8. профлист.
9. ручка алюминиевая.

Подготовка строительного объекта:

Для замера необходимых показателей достаточно рулетки и строительного уровня.Замер каждой величины необходимо производить как минимум по трем точкам.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.
При замере Н, В, h за итоговый размер принимается наибольшая величина.

Требования к строительному объекту: перепад уровня столбов по всей высоте проема не должен превышать 10 мм.

Способы монтажа:

Монтаж встык с проемом. Несущие столбы монтируются встык с проемом. Створка калитки устанавлиается на столбы.

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Изоляция воздушного шума, дБ	не менее 20
Безотказность, количество циклов открывания-закрывания, не менее	20 000
Прочность крепления ручек к полотну, H	не менее 500
Усилие ручного открытия и закрытия калитки, H	не более 150
Сопротивление ветровой нагрузке, Па	700
Сопротивление удару твердым телом, Дж	10 (при высоте 1 м и массе шара 1 кг)	испытания проводились с целью определения целостности полотна калитки

Условия эксплуатации продукции:

1. Калитка должна поворачиваться на петлях плавно, без рывков и посторонних звуков.
2. Величина просвета под створкой должна быть одинаковой на всем пространстве движения калитки.
3. Допустимое провисание створки — не более 5 мм.
4. Ручное открывание и закрывание калитки осуществляется только при помощи ручки. Не прилагайте для открытия калитки большое усилие, передвигайте калитку плавно без резких рывков и толчков.
5. Не допускайте детей к устройствам управления автоматизации калитки (электромеханическим замкам, кнопкам, пультам). Следите за тем, чтобы дети и животные не находились в зоне действия калитки во время ее работы. Строго запрещено пересекать траекторию движения створки калитки во время ее открытия и закрытия, т. к. это может привести к серьезным травмам.
6. Не подвергайте калитку ударам и не препятствуйте ее свободному открытию и закрытию. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей без консультаций с изготовителем.
7. Следите за тем, чтобы во время перемещения створки калитки в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению калитки.
8. Для обеспечения плавности хода калитки, необходимо раз в полгода смазывать петли маслом.

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	упаковка столбов представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг с перехлестом; пленка закреплена скотчем с логотипом компании
Ширина, мм	1 400
Высота, мм	1 000
Длина, мм	2 100
Описание	упаковка полотна калитки (в разборе) представляет собой упаковку профлиста (1 шт.) и профилей для сборки створки в пузырчатую пленку, обернутую вокруг с перехлестом; пленка закреплена скотчем с логотипом компании

УПАКОВКА В КОРОБКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	упаковка комплектации представляет собой коробку стандарного размера, обернутую стретч-пленкой и закрепленную скотчем с логотипом компании
Состав	коробка из трехслойного картона, стретч-пленка, скотч с логотипом
Ширина, мм	400
Высота, мм	300
Длина, мм	200
