Платформа уравнительная DoorHan механическая Минидок

Платформа уравнительная механическая «Минидок» серии MDLM разработана как удобное и экономичное решение для работы с парком маленьких и средних автомобилей примерно одинаковых по высоте, в местах с невысокой интенсивностью работы. «Минидок» не требует подведения электропитания, может использоваться в случаях, когда нет возможности установить электрогидравлическую платформу. «Минидок» управляется вручную при помощи рычага, силой одного человека. При подъеме аппарель, поворачиваясь, открывается. Затем платформа опускается до тех пор, пока не достигнет пола кузова автомобиля. После окончания работ платформа вновь поднимается, аппарель закрывается, и платформа возвращается в исходное положение. Установка осуществляется на специально подготовленный пандус или в приямок. Внимание! Уравнительная платформа «Минидок» не подходит для работы с крупнотоннажными автомобилями.

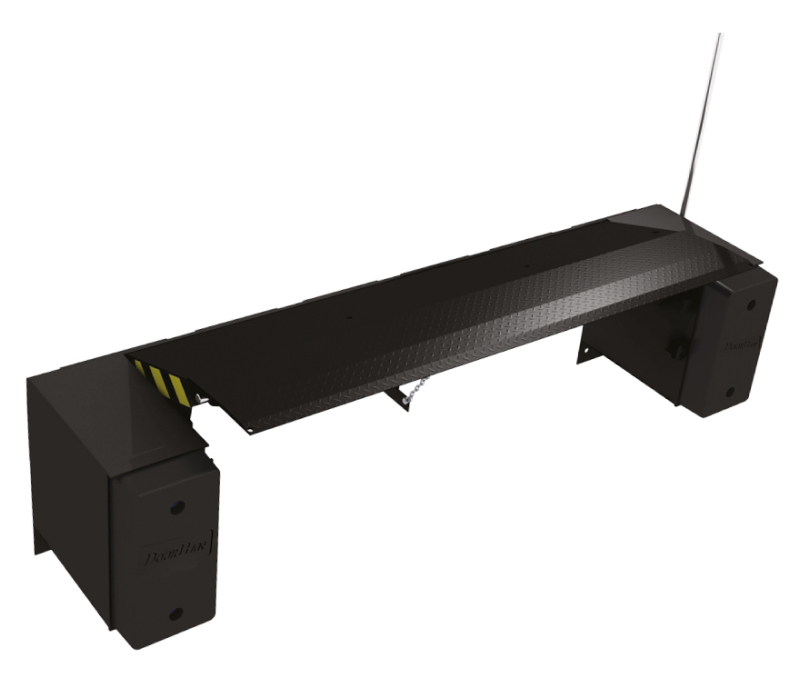

Механическая уравнительная платформа «Минидок»

Зона применения

Складские комплексы

Преимущества

Защита от коррозии: порошковая покраска, предварительная обработка поверхности в дробеструйной камере.


Долгий срок службы при интенсивном использовании благодаря высокоточной роботизированной сварке.


Наличие "зимних пакетов" для использования в районах с экстремально низкими температурами.


Комплексное решение, полный спектр перегрузочного оборудования от одного производителя.

Дизайн

RAL 9005 черный


RAL 5005 синий

Конструкция

1. Бампер резиновый
2. Рычаг
3. Аппарель
4. Крышка платформы
5. Сигнальная желто-черная полоса
6. Ферма
7. Тумба

Подготовка строительного объекта

Требования к строительному объекту: подготовка приямка. Приямок для платформы готовится строго в соответствии с чертежами, которые предоставляет изготовитель.

Стандартные конструктивные решения

Стандартная аппарель 300 мм

Базовая комплектация

Механическая уравнительная платформа «Минидок» подвесного типа имеет в базовой комплектации два бампера BR450x250x100. Бамперы для уравнительной платформы «Минидок» встроенного типа приобретаются отдельно.

Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ
Длина, мм	700
Ширина, мм	1 600; 1 800; 2 000
Вес изделия, кг	370
Допустимая нагрузка, кг (кН)	6 000 (60)
Максимальная точечная нагрузка, Н/мм²	1,3
Класс очистки поверхности перед окраской	Sa 2
Толщина слоя краски не менее, мкм	60
Диапазон рабочих температур, °С	от -30 до +50

Дополнительное описание

Оборудование для подъема и монтажа:

• вилочный погрузчик (минимальная грузоподъемность — 10 кН; длина вил — не менее 1 000 мм).

Оборудование для установки:

• сварочный аппарат (5–200 А) или аналогичный;
• электроды для сварки 3 мм;
• подъемный кран (минимальная грузоподъемность — 10 кН);
• набор ключей гаечных.
