Комплект линейного привода Nice WG3524HSBDKIT2

Код товара: 43387

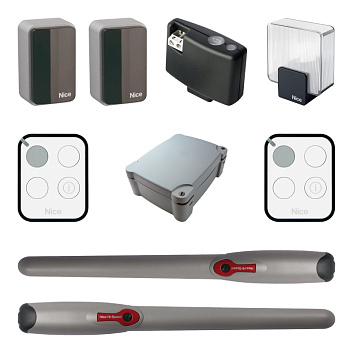

Состав комплекта:

  • привод WG3524HS - 2 шт.,
  • блок управления MC824H - 1 шт.,
  • приемник OXIBD - 1 шт.,
  • фотоэлементы EPMB - 1 пара,
  • лампа ELDC - 1 шт.,
  • пульт ON3EBD - 2 шт.

Цена

48 230 ₽
30%
68 900 ₽
  • Описание
  • Характеристики
  • Состав комплекта
  • Совместимость
  • Документы
  • Запчасти

WG3524HS

Высокоскоростной электромеханический привод серии WINGO линейного типа для автоматизации распашных ворот со створками шириной до 3 м и массой до 200 кг. Новое решение для вашего комфорта. Создан для высокоскоростного использования: открытие на 90 градусов за 10 секунд (при стандартном монтаже, без учета времени ускорения и замедления).


Функциональный для пользователя:

Возможности блока управления MС824H:

  • Плавный старт и остановка;
  • Двойная технология обнаружения препятствий;
  • Solemyo – автономная работа от энергии солнца (опция);
  • Резервное питание от аккумуляторной батареи (опция);
  • Режим частичного открытия для прохода пешехода;
  • Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности.

Надежный при эксплуатации:

  • Идеальное движение ворот благодаря магнитному энкодеру;
  • Прочный корпус из алюминиевого сплава, покрытый полиэстеровой краской;
  • Удобный механизм ручной разблокировки привода при отсутствии напряжения.

Рекомендуемый блок управления – Moonclever MC824H. Устройство OVIEW в системе Opera позволяет более точно настроить параметры блока управления и активировать дополнительные функции, недоступные при стандартной настройке.

WG3524HS 02.png

Параметр Единица Величина
Питание Вольт пер.тока, 50Гц -
Питание двигателя Вольт пост. тока 24
Номинальный ток А 5
Мощность Ватт 120
Максимальная скорость метров в секунду 0,04
Усилие Ньютон 1500
Интенсивность % 50
Класс защиты IP 44
Размеры мм 920х98х95
Вес кг 6

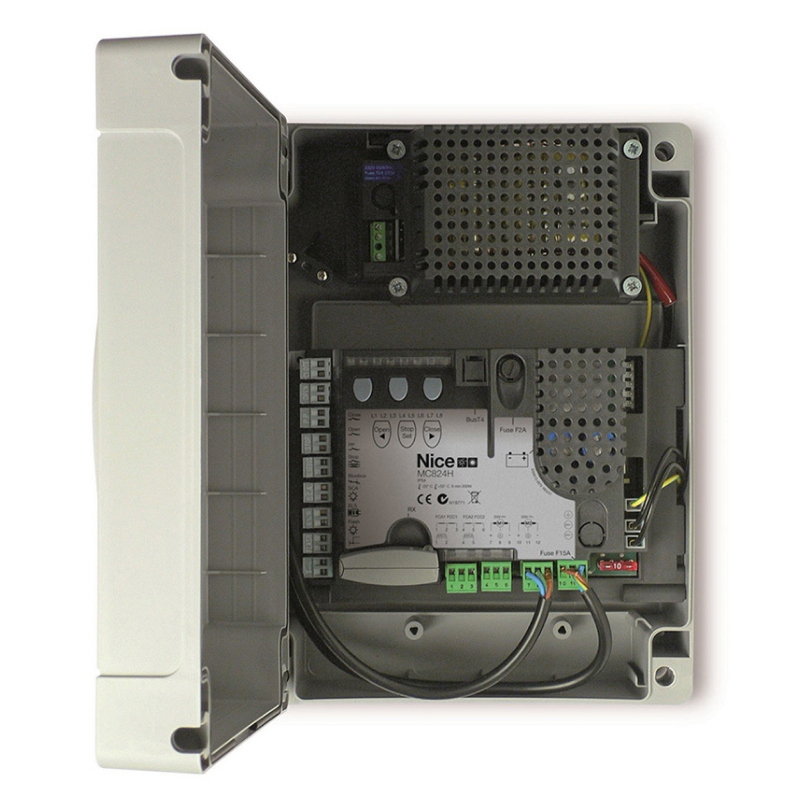

Блок управления для распашных приводов с напряжением питания двигателя 24 В MC824H, с магнитным энкодером

Поддержка следующих технологий и систем Nice:

  • BlueBUS – устройства управления и безопасности подключаются к блоку управления всего двумя проводами без соблюдения полярности;
  • Opera – простое и быстрое программирование с помощью многофункционального дисплея OVIEW;
  • Solemyo – автономная работа от энергии солнца. Ваш комфорт и забота об окружающей среде.

Передовые функции Nice:

  • Программирование функций всего 3 кнопками со светодиодной индикацией;
  • Разъем SM для подключения радиоприемников (SMXI, SMXIS, OXI);
  • Индикация возможной неисправности на блоке управления и с помощью сигнальной лампы;
  • Автоматическое программирование крайних положений;
  • Двойная технология обнаружения препятствий;
  • Режим энергосбережения;
  • Плавный старт и остановка;
  • Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;
  • Резервное питание от аккумуляторной батареи PS324, устанавливаемой внутри корпуса блока управления (опция);
  • Предусмотрена возможность подключения электромеханического замка;
  • Режим частичного открытия для прохода пешехода.
MC824H - 01.png

Класс защиты блока управления IP54 при использовании герметичных вводов.

Параметр Единица Величина
Питание от сети Гц 230+/-10%
Питание аккумуляторной батареи В 21/28
Максимальная мощность двигателя Вт/А 360/15
Максимальная мощность аксессуаров 24 В А 0.2
Максимальная мощность сигнальной лампы В/А 12/21
Максимальная мощность электрозамка В/Вт 12/15
Время работы TL сек -
Время паузы TP сек 1/250
Задержка времени откр. TRA сек Программируемое
Задержка времени закр. TRC сек Программируемое
Время подсветки TCOR сек 0:250
Время предварительного мерцания TPRE сек 0:10
Регулировка усилия % -
Обнаружение препятствий - min/max
Размеры мм 230х125х300

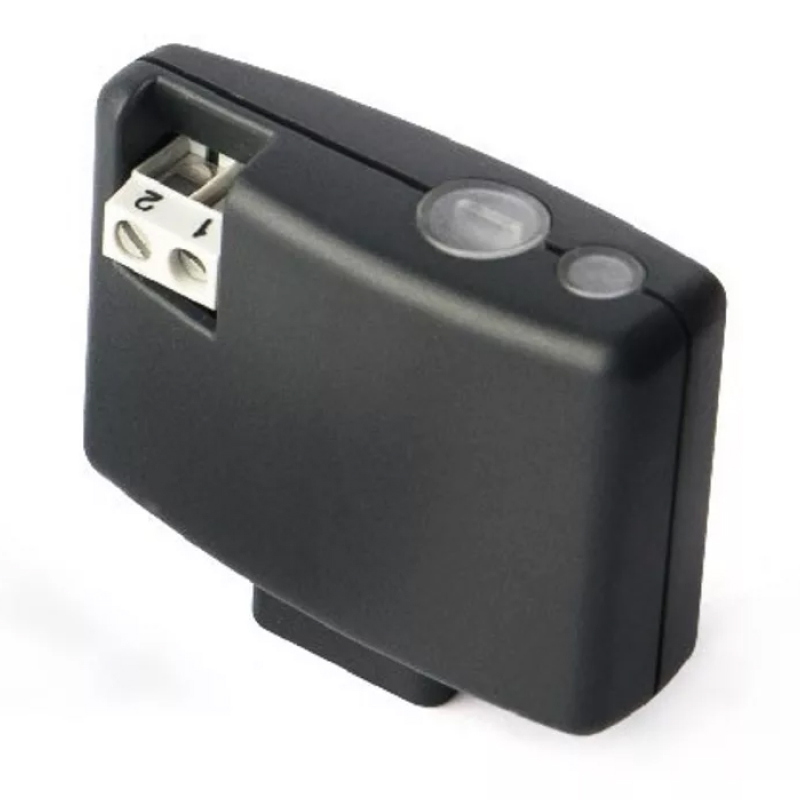

Встраиваемый приемник с обратной связью OXIBD

В памяти передатчиков с кодировками O-Code и BD имеется «код активации» (секретный), с помощью которого можно дать разрешение на сохранение в памяти приемника нового передатчика. Приемник OXIBD может взаимодействовать как с односторонними, так с двусторонними передатчиками. Совместим с односторонними кодировками радиосвязи «O-Code», «FloR», «Smilo» и «Flo». Приемник имеет 1024 ячейки памяти, служащих для сохранения в ней передатчиков: в одной ячейке может сохраняться либо один передатчик или же одна кнопка. Приемник запоминает 750 двунаправленных передатчиков и 1024 однонаправленных передатчиков. Приемник может транслировать сигнал десяти различным аналогичным приемникам (создавать сеть) для увеличения радиуса действия радиосигнала с 50 метров до 500 метров. Терминал антенны встроен в приемник и не использует антенну блока управления.

Параметр Единица Величина
Частота приёма МГц 433,92
Частота передачи МГц 433,92
Сопротивление Ом 50
Чувствительность дБ -108
Кодировки - BD, O-Code, FloR, TTS, Flo, Smilo
Питание В 5
Потребление мА 50 (max)
Класс защиты IP 30
Размеры мм 49,5x18x41,9

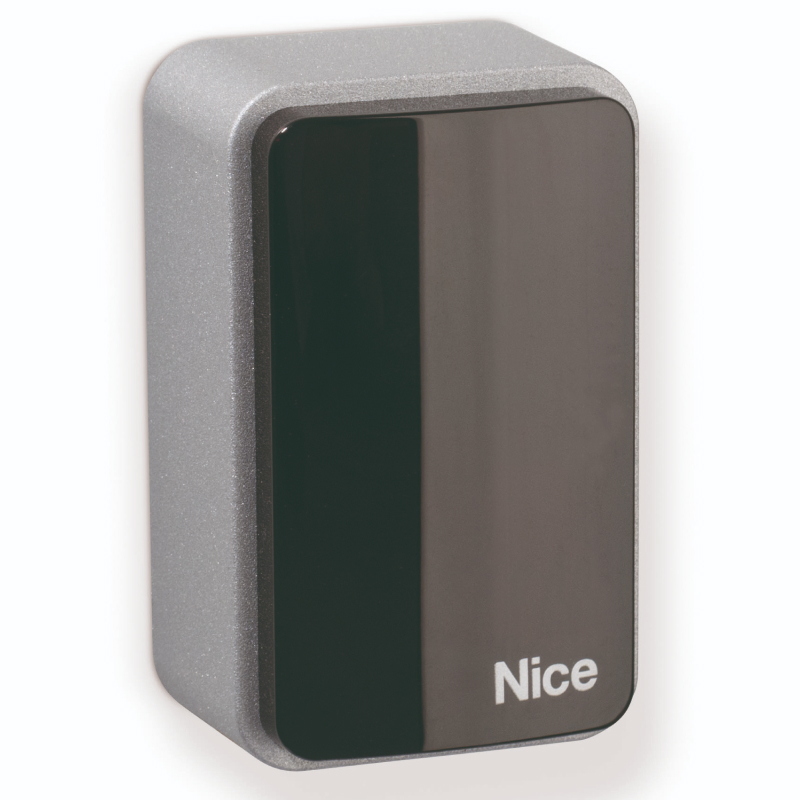

Фотоэлементы EPMP

Синхронизируемые фотоэлементы, для блоков управления с технологией BlueBUS.

Новое поколение оптических устройств безопасности. Повышенная степень безопасности за счет использования запатентованной технологии. Технологии, опережающие время: двойной антибликовый контур, исключающий возможное воздействие солнечных лучей. Практичные: угол обзора линзы 10 градусов в моделях с фиксированной оптикой и до 30o в моделях с ориентируемой оптикой. Надежное исполнение: выполнены из ABS пластика, устойчивого к условиям окружающей среды. Также доступен в антивандальной цельнометаллической версии.

Модели с технологией BlueBUS подключаются к блоку управления всего двумя проводами без соблюдения полярности. Автоматическая синхронизация фотоэлементов позволяет избежать интерференции между двумя установленными парами фотоэлементов.

Параметр Единица Величина
Радиус действия м до 15 с max смещением оси TX-RX ±5м (устройство может сигнализировать о препятствии даже в неблагоприятных погодных условиях)
Питание выхода - устройство может быть подключено только к сетям BlueBUS, от которых оно берет электропитание и подает выходные сигналы
Регулируемая линза - -
Класс защиты IP 44
Температура °C -20 ÷ +50
Размеры мм 50x29x80 h
Вес г 140

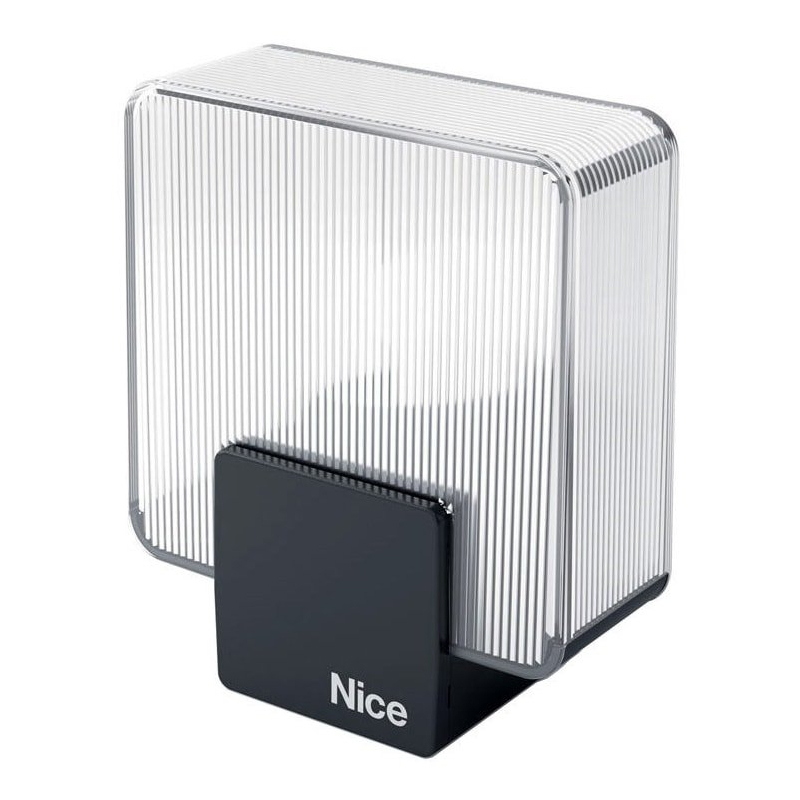

Лампа ELDC

Новое поколение сигнальных ламп. Версия: 12 В, 24 В. Корпус выполнен из ударопрочного пластика. Удобный кронштейн для универсального крепления лампы. IP44. Встроенная во все модели антенна 433,92МГц для увеличения радиуса действия приемника.

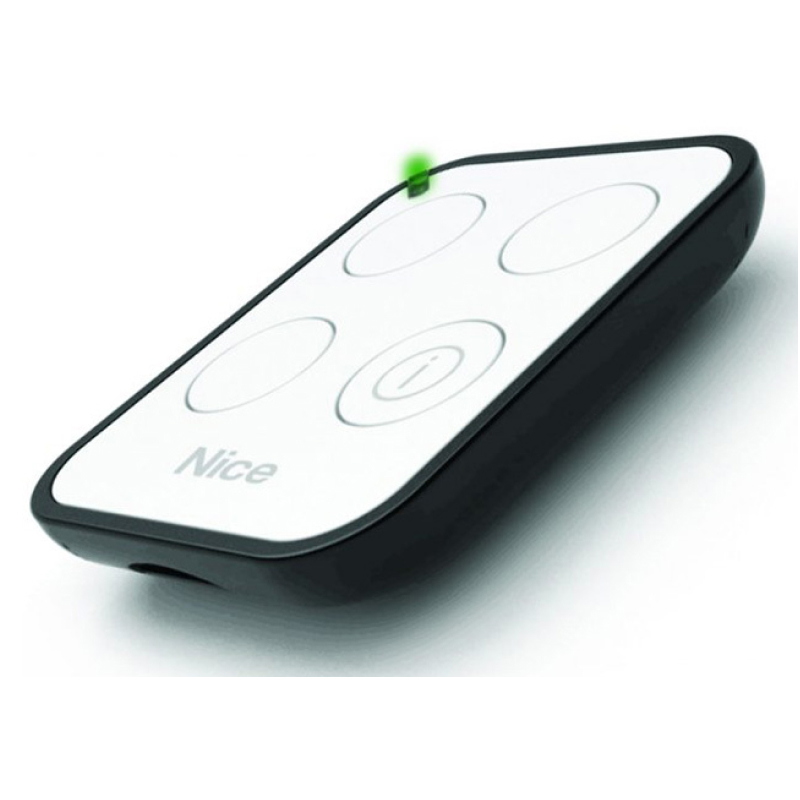

Пульт управления с поддержкой двухсторонней связи ON3EBD

С помощью пульта ERA One BD и приемника OXI BD вы можете получать обратную связь о получении приемником сигнала и узнавать статус ворот (открыто-закрыто-работа).

При сохранении двусторонних передатчиков в памяти приемника OXIBD идентификационный код этого приемника также автоматически сохраняется в памяти передатчика. Внимание! — если выполняется удаление двустороннего передатчика из памяти приемника OXIBD, для завершения операции необходимо также очистить память передатчика.

На пульте 4 кнопки: 3 управляющих кнопки и 1 кнопка запроса статуса автоматики. Динамический код, работает на частоте 433,92 Мгц, работает с идентификационными кодами и самообучается.

В памяти передатчиков с кодировками O-Code и BD имеется «код активации» (секретный), с помощью которого можно дать разрешение на сохранение в памяти приемника нового передатчика. Возможность получения дополнительной информации с помощью технологии NFC Технология NFC дает возможность получить дополнительную информацию, просто поднеся пульт ERA One BD к вашему смартфону.

Если приемник принял сигнал и начал выполнять команду, то пульт управления вибрирует и светодиод на пульте светится зеленым, а если блок управления не видит пульт, то пульт не вибрирует и светодиод на пульте светится красным. Также на пульте есть четвертая кнопка — кнопка программирования, которая позволяет посмотреть в каком состоянии находится проем — «Открыт — в процессе — закрыт». При этом изменяется цвет светодиода на пульте «Зеленый — оранжевый — красный» соответственно положению проема при подаче команды проверки состояния.

Этой же кнопкой программирования можно изменить работу пульта на работу в одностороннем режиме, как пульта серии ONE или INTI. Передатчик не отправляет сигнал непрерывно, а прекращает передачу сигнала после получения ответа от приемника.

Элегантный и практичный пульт Era One LR можно носить как брелок или закрепить на стене и в автомобиле, благодаря специальному креплению в комплекте.

Параметр Единица Величина
Несущая частота МГц 433,92
Радиус действия м 500 (макс.) 35м (внутри здания)
Тип кодировки - BD, 192 Бит, O-Code
Электропитание В 3, CR2032 литиевая батарея
Срок службы лет 2
Класс защиты IP 40
Габариты мм 45x56x11
Вес г 18
Бренд

Nice

Артикул
WG3524HSBDKIT2

Страна
Италия
Применение
распашные ворота

Вес створки ворот
до 200 кг

Длина створки
до 3 м
