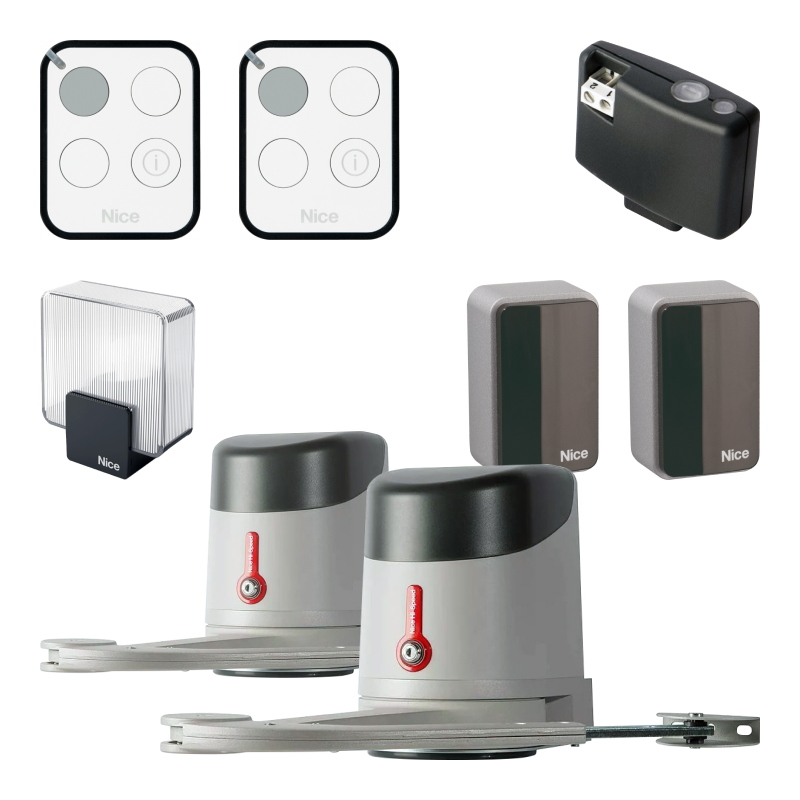

Комплект рычажного привода Nice HKHSBDKIT2

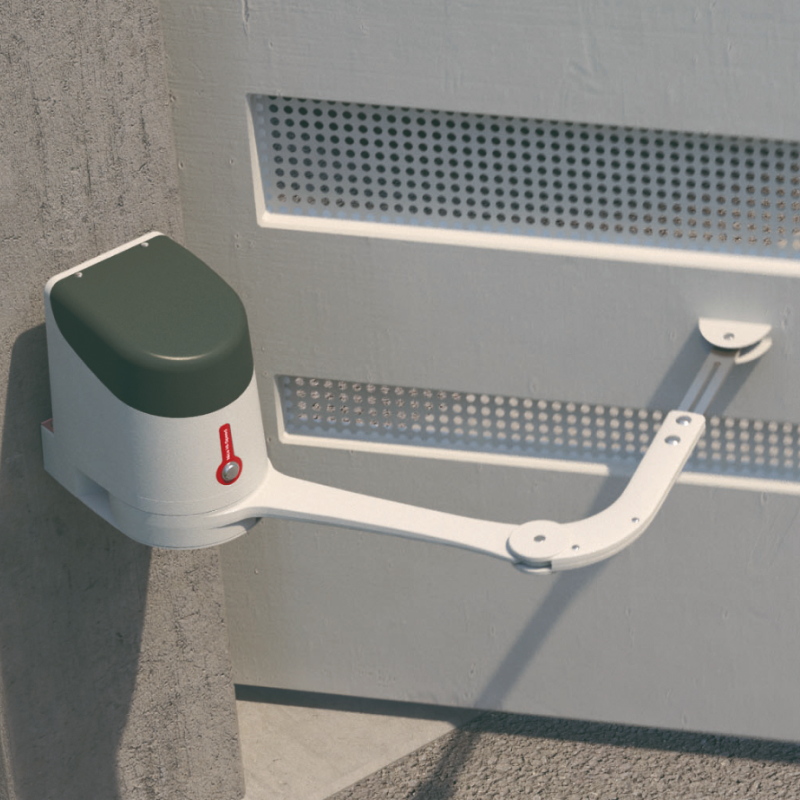

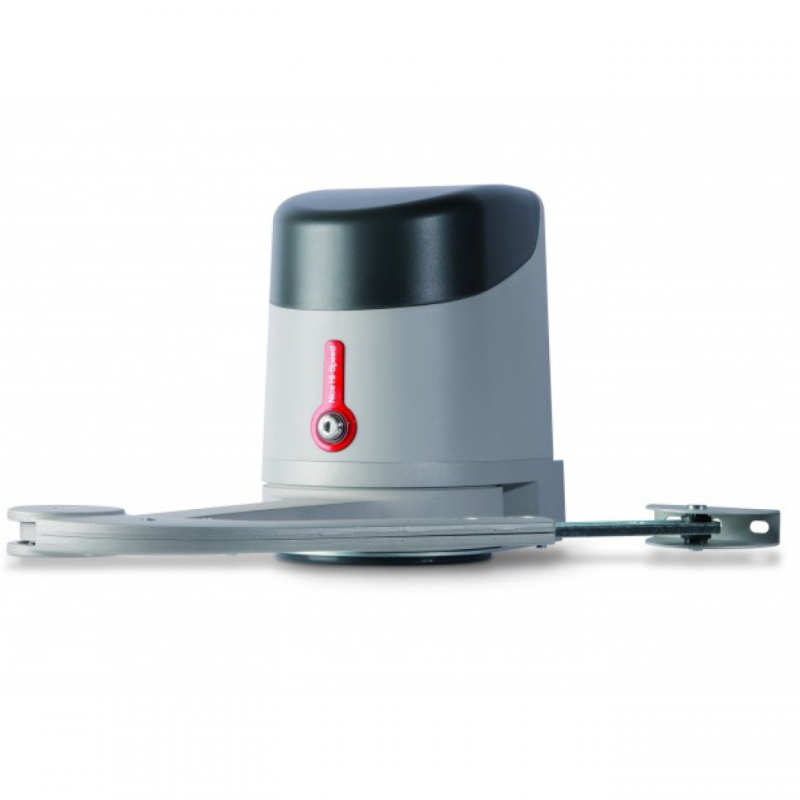

Привод HK7024HS

Высокоскоростной электромеханический привод серии HYKE рычажного типа для автоматизации распашных ворот со створками шириной до 3 м и массой до 270 кг. Встроенный блок управления. Создан для высокоскоростного использования: открытие на 90 градусов за 10 секунд.

Функциональный для пользователя:

• Двойная технология обнаружения препятствий;
• Режим частичного открытия для прохода пешехода;
• Плавный старт и остановка;
• Резервное питание от аккумуляторной батареи PS124 (опция).

Надежный при эксплуатации:

• Прочное основание корпуса выполнено из литого алюминия;
• Удобная разблокировка привода для управления воротами вручную;
• Дополнительная безопасность благодаря наличию энкодера;
• Возможность реализации внешней разблокировки (опция).

Устройство OVIEW в системе Opera позволяет более точно настроить параметры блока управления и активировать дополнительные функции, недоступные при стандартной настройке.

• Встроенный блок управления позволяет использовать полный функционал привода.
• Программирование функций всего 3 кнопками. Простой монтаж благодаря съемному кронштейну крепления привода.
• Универсальность применения благодаря регулируемому по длине рычагу;
• Микрометрическая настройка встроенных концевых выключателей;
• Автоматический поиск крайних положений;
• Разъем SM для подключения радиоприемников (SMXI, SMXIS, OXI);
• Индикация возможной неисправности на блоке управления и с помощью сигнальной лампы;
• Opera – простое и быстрое программирование;
• Solemyo – автономная работа от энергии солнца (опция);
• Благодаря технологии BlueBUS устройства управления и безопасности подключаются к блоку управления всего двумя проводами без соблюдения полярности.

Параметр	Единица	Величина
Питание	Вольт пер.тока, 50 Гц	230
Питание двигателя	Вольт пост. тока	24
Номинальный ток	А	1,5
Мощность	Ватт	300
Максимальная скорость	0боротов в минуту	2
Усилие (Крутящий момент)	Ньютон/метр	500
Интенсивность	Циклов в час	40
Класс защиты	IP	54
Рабочая температура	°C мин/макс	-20 / +50
Размеры	мм	290х210х320
Вес	кг	10.5

Привод HK7224HS

Высокоскоростной электромеханический привод серии HYKE рычажного типа для автоматизации распашных ворот со створками шириной до 3 м и массой до 270 кг. Без блока управления. Создан для высокоскоростного использования: открытие на 90 градусов за 10 секунд.

Функциональный для пользователя:

• Двойная технология обнаружения препятствий;
• Режим частичного открытия для прохода пешехода;
• Плавный старт и остановка;
• Резервное питание от аккумуляторной батареи PS124 (опция).

Надежный при эксплуатации:

• Прочное основание корпуса выполнено из литого алюминия;
• Удобная разблокировка привода для управления воротами вручную;
• Дополнительная безопасность благодаря наличию энкодера;
• Возможность реализации внешней разблокировки (опция).

Устройство OVIEW в системе Opera позволяет более точно настроить параметры блока управления и активировать дополнительные функции, недоступные при стандартной настройке.

• Программирование функций всего 3 кнопками. Простой монтаж благодаря съемному кронштейну крепления привода.
• Универсальность применения благодаря регулируемому по длине рычагу;
• Микрометрическая настройка встроенных концевых выключателей;
• Автоматический поиск крайних положений;
• Разъем SM для подключения радиоприемников (SMXI, SMXIS, OXI);
• Индикация возможной неисправности на блоке управления и с помощью сигнальной лампы;
• Opera – простое и быстрое программирование;
• Solemyo – автономная работа от энергии солнца (опция);
• Благодаря технологии BlueBUS устройства управления и безопасности подключаются к блоку управления всего двумя проводами без соблюдения полярности.

Параметр	Единица	Величина
Питание	Вольт пер.тока, 50Гц	-
Питание двигателя	Вольт пост. тока	24
Номинальный ток	А	6
Мощность	Ватт	140
Максимальная скорость	0боротов в минуту	2
Усилие (Крутящий момент)	Ньютон/метр	500
Интенсивность	Циклов в час	40
Класс защиты	IP	54
Рабочая температура	°C мин/макс	-20 / +50
Размеры	мм	290х210х320
Вес привода	кг	9.5

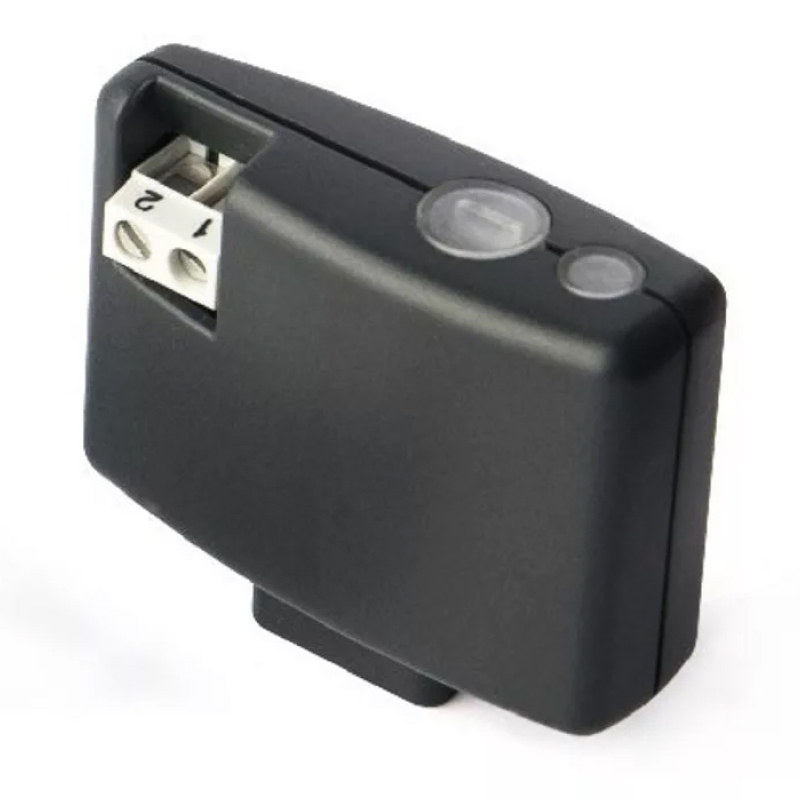

Встраиваемый приемник с обратной связью OXIBD

В памяти передатчиков с кодировками O-Code и BD имеется «код активации» (секретный), с помощью которого можно дать разрешение на сохранение в памяти приемника нового передатчика. Приемник OXIBD может взаимодействовать как с односторонними, так с двусторонними передатчиками. Совместим с односторонними кодировками радиосвязи «O-Code», «FloR», «Smilo» и «Flo». Приемник имеет 1024 ячейки памяти, служащих для сохранения в ней передатчиков: в одной ячейке может сохраняться либо один передатчик или же одна кнопка. Приемник запоминает 750 двунаправленных передатчиков и 1024 однонаправленных передатчиков. Приемник может транслировать сигнал десяти различным аналогичным приемникам (создавать сеть) для увеличения радиуса действия радиосигнала с 50 метров до 500 метров. Терминал антенны встроен в приемник и не использует антенну блока управления.

Параметр	Единица	Величина
Частота приёма	МГц	433,92
Частота передачи	МГц	433,92
Сопротивление	Ом	50
Чувствительность	дБ	-108
Кодировки	-	BD, O-Code, FloR, TTS, Flo, Smilo
Питание	В	5
Потребление	мА	50 (max)
Класс защиты	IP	30
Размеры	мм	49,5x18x41,9

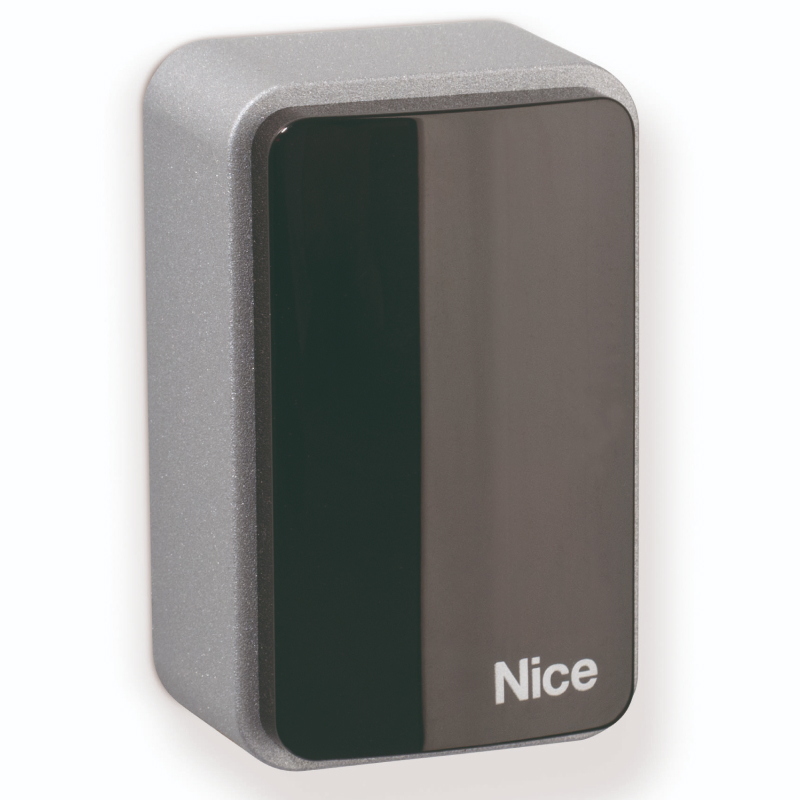

Фотоэлементы EPMB

Синхронизируемые фотоэлементы, для блоков управления с технологией BlueBUS.

Новое поколение оптических устройств безопасности. Повышенная степень безопасности за счет использования запатентованной технологии. Технологии, опережающие время: двойной антибликовый контур, исключающий возможное воздействие солнечных лучей. Практичные: угол обзора линзы 10 градусов в моделях с фиксированной оптикой и до 30o в моделях с ориентируемой оптикой. Надежное исполнение: выполнены из ABS пластика, устойчивого к условиям окружающей среды. Также доступен в антивандальной цельнометаллической версии.

Модели с технологией BlueBUS подключаются к блоку управления всего двумя проводами без соблюдения полярности. Автоматическая синхронизация фотоэлементов позволяет избежать интерференции между двумя установленными парами фотоэлементов.

Параметр	Единица	Величина
Радиус действия	м	до 15 с max смещением оси TX-RX ±5м (устройство может сигнализировать о препятствии даже в неблагоприятных погодных условиях)
Питание выхода	-	устройство может быть подключено только к сетям BlueBUS, от которых оно берет электропитание и подает выходные сигналы
Регулируемая линза	-	-
Класс защиты	IP	44
Температура	°C	-20 ÷ +50
Размеры	мм	50x29x80 h
Вес	г	140

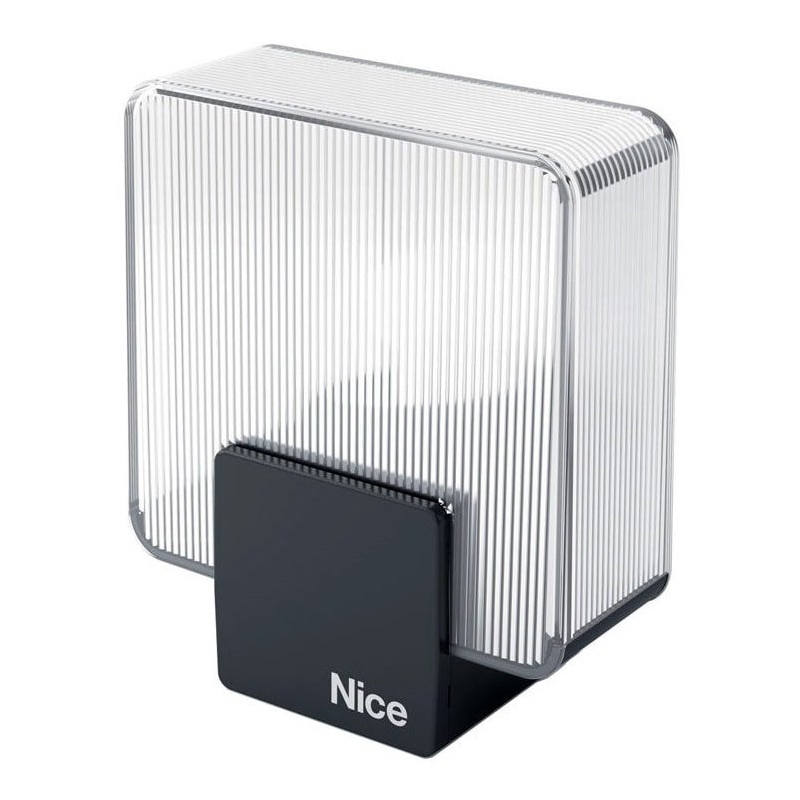

Лампа ELDC

Новое поколение сигнальных ламп. Версия: 12 В, 24 В. Корпус выполнен из ударопрочного пластика. Удобный кронштейн для универсального крепления лампы. IP44. Встроенная во все модели антенна 433,92МГц для увеличения радиуса действия приемника.

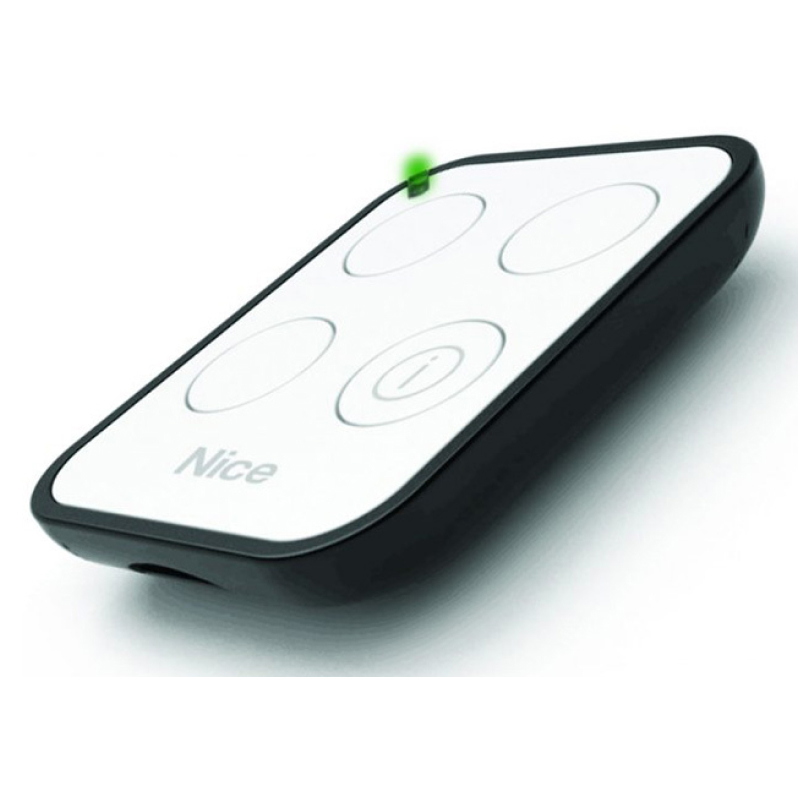

Пульт управления с поддержкой двухсторонней связи ON3EBD

С помощью пульта ERA One BD и приемника OXI BD вы можете получать обратную связь о получении приемником сигнала и узнавать статус ворот (открыто-закрыто-работа).

При сохранении двусторонних передатчиков в памяти приемника OXIBD идентификационный код этого приемника также автоматически сохраняется в памяти передатчика. Внимание! — если выполняется удаление двустороннего передатчика из памяти приемника OXIBD, для завершения операции необходимо также очистить память передатчика.

На пульте 4 кнопки: 3 управляющих кнопки и 1 кнопка запроса статуса автоматики. Динамический код, работает на частоте 433,92 Мгц, работает с идентификационными кодами и самообучается.

В памяти передатчиков с кодировками O-Code и BD имеется «код активации» (секретный), с помощью которого можно дать разрешение на сохранение в памяти приемника нового передатчика. Возможность получения дополнительной информации с помощью технологии NFC Технология NFC дает возможность получить дополнительную информацию, просто поднеся пульт ERA One BD к вашему смартфону.

Если приемник принял сигнал и начал выполнять команду, то пульт управления вибрирует и светодиод на пульте светится зеленым, а если блок управления не видит пульт, то пульт не вибрирует и светодиод на пульте светится красным. Также на пульте есть четвертая кнопка — кнопка программирования, которая позволяет посмотреть в каком состоянии находится проем — «Открыт — в процессе — закрыт». При этом изменяется цвет светодиода на пульте «Зеленый — оранжевый — красный» соответственно положению проема при подаче команды проверки состояния.

Этой же кнопкой программирования можно изменить работу пульта на работу в одностороннем режиме, как пульта серии ONE или INTI. Передатчик не отправляет сигнал непрерывно, а прекращает передачу сигнала после получения ответа от приемника.

Элегантный и практичный пульт Era One LR можно носить как брелок или закрепить на стене и в автомобиле, благодаря специальному креплению в комплекте.

Параметр	Единица	Величина
Несущая частота	МГц	433,92
Радиус действия	м	500 (макс.) 35м (внутри здания)
Тип кодировки	-	BD, 192 Бит, O-Code
Электропитание	В	3, CR2032 литиевая батарея
Срок службы	лет	2
Класс защиты	IP	40
Габариты	мм	45x56x11
Вес	г	18
