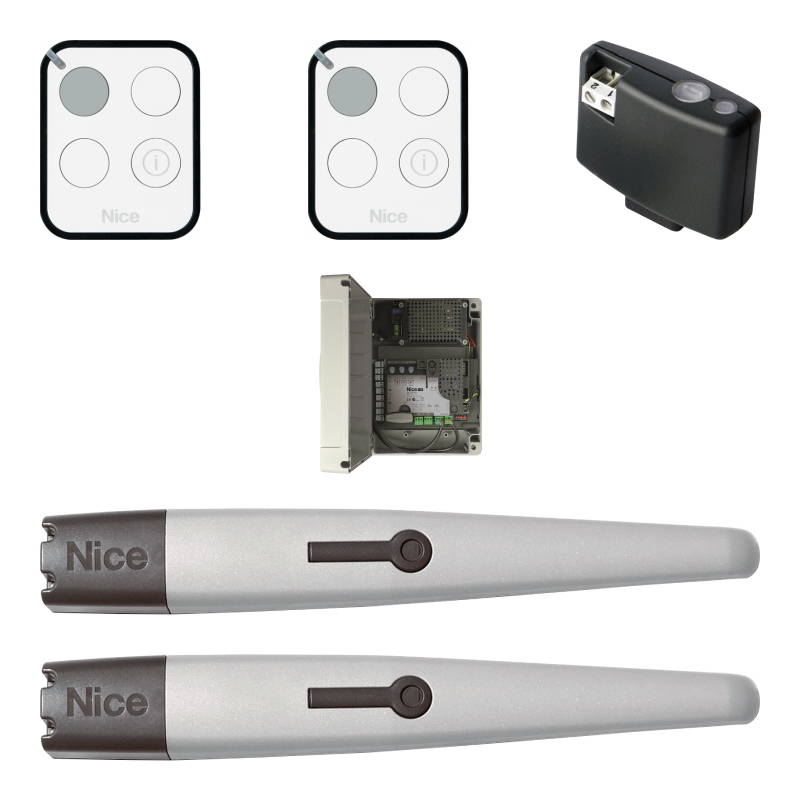

Комплект линейного привода Nice TO7024BDKIT

Код товара: 883

В коллекциях: Nice Toona

Состав комплекта:

  • привод TO7024 - 2 шт.,
  • блок управления MC824H- 1 шт.,
  • пульт ON3EBD  - 1 шт.,
  • приемник OXIBD - 2 шт.

Цена

103 873 ₽
23%
134 900 ₽
Скидка по промокоду в корзине
Для дополнительной скидки добавьте этот товар в корзину и введите промокод ELECTRONICE
Подробнее
  • Описание
  • Характеристики
  • Состав комплекта
  • Совместимость
  • Документы
  • Запчасти

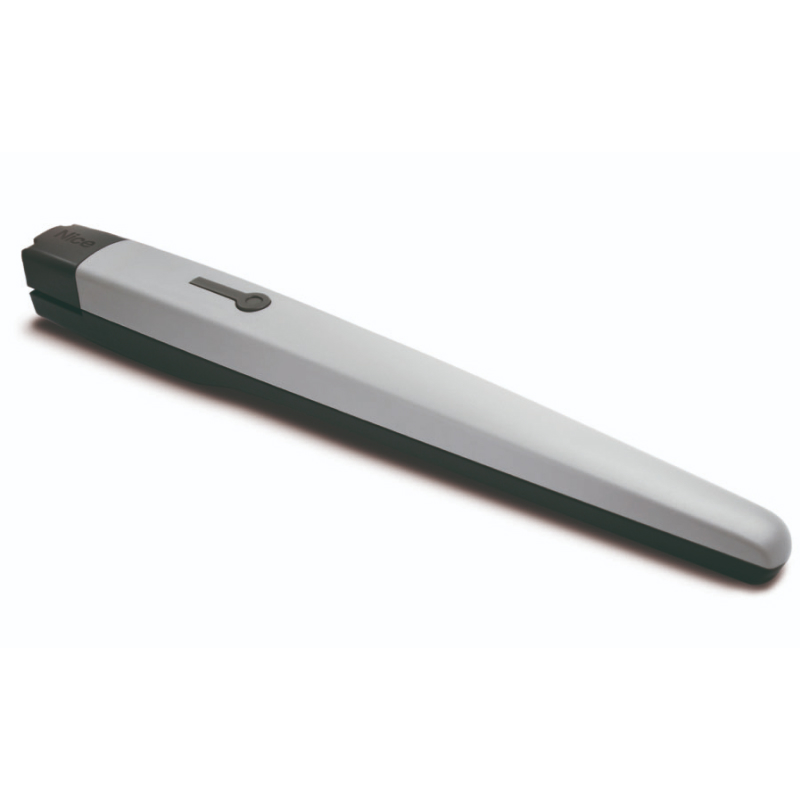

Привод TO7024

Электромеханический привод серии TOONA линейного типа для распашных ворот со створками шириной до 7 м и массой до 1700 кг. Уникальный привод для уникальных ворот.

TO7024 02.png

Функциональный для пользователя:

Возможности блока управления MС824H:

  • Плавный старт и остановка;
  • Двойная технология обнаружения препятствий;
  • Solemyo – автономная работа от энергии солнца (опция);
  • Резервное питание от аккумуляторной батареи (опция);
  • Режим частичного открытия для прохода пешехода;
  • Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности.

Надежный при эксплуатации:

  • Повышенная устойчивость корпуса к атмосферным воздействиям;
  • Высокая степень безопасности обеспечивается наличием энкодера в двигателе;
  • Комфортное использование благодаря бесшумной работе привода;
  • Внутренние подвижные элементы выполнены из стали, легких сплавов и технополимеров;
  • Повышенное передаточное отношение червячной пары гарантирует плавность хода створки;
  • Усовершенствованная задняя часть для надежного крепления привода;
  • Прочный механизм разблокировки металлическим ключом.

Рекомендуемый блок управления

  • MC824H

Рекомендуем использовать фотоэлементы для снижения риска получения травм и повреждений.

TO7024 03.png

Устройство OVIEW в системе Opera позволяет более точно настроить параметры блока управления и активировать дополнительные функции, недоступные при стандартной настройке.

  • Простой монтаж и удобное подключение электрических соединений;
  • Возможность установки для открывания створок как внутрь, так и наружу;
  • Opera – простое и быстрое программирование;
  • Solemyo – автономная работа от энергии солнца (опция);
  • Благодаря технологии BlueBUS устройства управления и безопасности подключаются к блоку управления всего двумя проводами без соблюдения полярности.

Параметр Единица Величина
Питание Вольт пер.тока, 50Гц -
Питание двигателя Вольт пост. тока 24
Номинальный ток А 5
Мощность Ватт 120
Максимальная скорость метров в секунду 0,013
Усилие Ньютон 2700
Интенсивность % 100
Класс защиты IP 44
Рабочая температура °C мин/макс -20 / +50
Размеры мм 1200х128х150
Вес кг 15

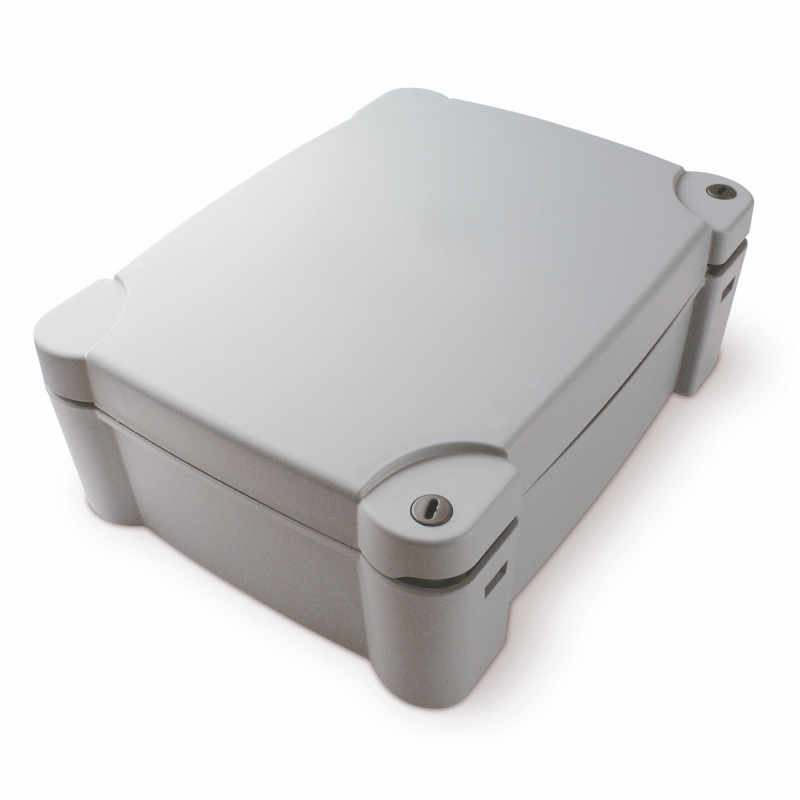

Блок управления для распашных приводов с напряжением питания двигателя 24 В MC824H, с магнитным энкодером

Поддержка следующих технологий и систем Nice:

  • BlueBUS – устройства управления и безопасности подключаются к блоку управления всего двумя проводами без соблюдения полярности;
  • Opera – простое и быстрое программирование с помощью многофункционального дисплея OVIEW;
  • Solemyo – автономная работа от энергии солнца. Ваш комфорт и забота об окружающей среде.

Передовые функции Nice:

  • Программирование функций всего 3 кнопками со светодиодной индикацией;
  • Разъем SM для подключения радиоприемников (SMXI, SMXIS, OXI);
  • Индикация возможной неисправности на блоке управления и с помощью сигнальной лампы;
  • Автоматическое программирование крайних положений;
  • Двойная технология обнаружения препятствий;
  • Режим энергосбережения;
  • Плавный старт и остановка;
  • Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;
  • Резервное питание от аккумуляторной батареи PS324, устанавливаемой внутри корпуса блока управления (опция);
  • Предусмотрена возможность подключения электромеханического замка;
  • Режим частичного открытия для прохода пешехода.
MC824H - 01.png

Класс защиты блока управления IP54 при использовании герметичных вводов.
Параметр Единица Величина
Питание от сети Гц 230+/-10%
Питание аккумуляторной батареи В 21/28
Максимальная мощность двигателя Вт/А 360/15
Максимальная мощность аксессуаров 24 В А 0.2
Максимальная мощность сигнальной лампы В/А 12/21
Максимальная мощность электрозамка В/Вт 12/15
Время работы TL сек -
Время паузы TP сек 1/250
Задержка времени откр. TRA сек Программируемое
Задержка времени закр. TRC сек Программируемое
Время подсветки TCOR сек 0:250
Время предварительного мерцания TPRE сек 0:10
Регулировка усилия % -
Обнаружение препятствий - min/max
Размеры мм 230х125х300

Пульт управления FLO2R-S

Серия передатчиков с системой кодирования FloR. Доступна в версиях с 1,2 и 4 кнопками управления. Передатчики работают на частоте 433,92 МГц, с динамическим кодом и более 4,5 млрд. комбинаций.

Надежный и проверенный временем:

  • Простое программирование дополнительных передатчиков;
  • Пониженное энергопотребление;
  • Персональный идентификационный код у каждого передатчика;
  • Прочный износостойкий корпус.

Параметр Единица Величина
Несущая частота МГц 433.92
Радиус действия м 150/200 с антенной на открытом пространстве
Тип кодирования - Динамический код FloR, 52 бит (4.5 млрд. комбинаций)
Электропитание В 12В + 20-40% с батарейкой 23А
Среднее потребление мА 25
Размеры мм 72х40х15

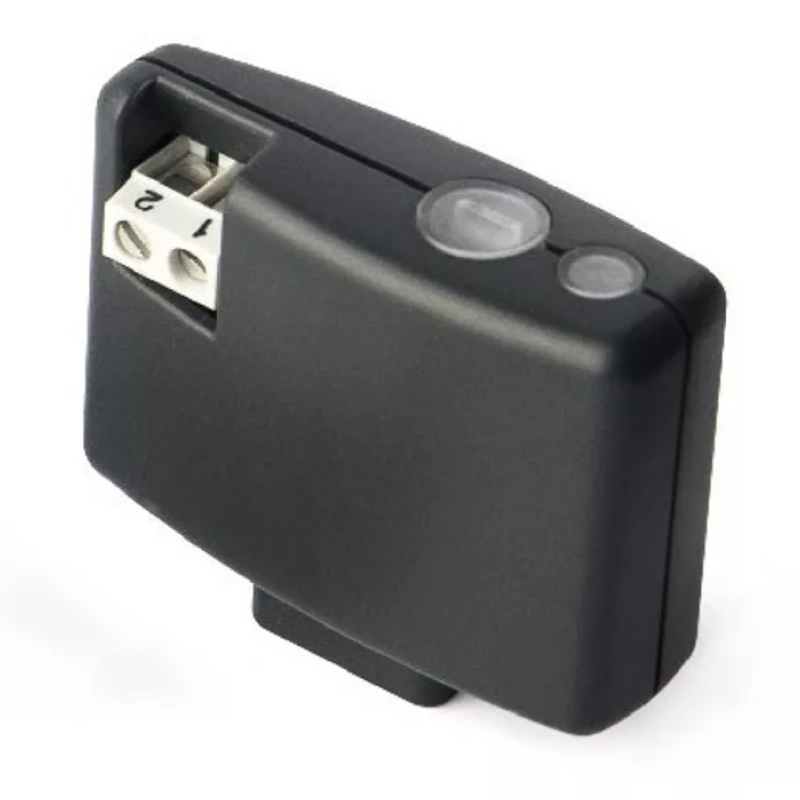

Приемник OXI

Серия приемников с расширенными возможностями и типом кодирования O-Code (с поддержкой кодирования Flo, FloR, Smilo). C частотой 433,92 МГц и динамическим кодом.

Представлены в двух видах:

  • Встраиваемые, для блоков управления с разъемом SM;
  • Внешние, для управления различными устройствами.

Емкость памяти до 1024 передатчиков с возможностью выбора из 15 различных команд. Приемники OXIT, OX2T и OX4T могут использоваться в качестве ретранслятора, увеличивая рабочее расстояние между передатчиком и приемниками серии One (рис.4). Благодаря встроенному передатчику в OXIT, OX2T и OX4T и используя программатор O-Box есть возможность дистанционно управлять кодами и функциями приемника (удобно для установок с ограниченным доступом к блоку управления). Каждый приемник серии One имеет свой персональный сертификат, гарантирующий максимальную степень защиты и позволяющий удаленно программировать новые передатчики.

Внешний приемник OX4T с 4 отдельными выходами для решения широкого спектра задач. Позволяет иcпользовать преимущества системы Opera в устройствах, специально для этого не предназначенных. Разъем BUS T4 для подключения многофункционального дисплея O-View.

Радиоприемники серии One позволяют назначать следующие команды:

1. Пошагово
2. Частичное открытие
3. Открыть
4. Закрыть
5. Стоп
6. Пошагово коллективно
7. Пошагово высшего приоритета
8. Частичное открытие 2
9. Частичное открытие 3
10.Открыть и заблокировать
11.Закрыть и заблокировать
12.Заблокировать Автоматику
13.Разблокировать Автоматику
14.Включить таймер освещения
15.Освещение вкл/выкл

Параметр Единица Величина
Частота приема МГц 433.92
Частота передачи - -
Сопротивление Ом 52
Чувствительность мкВ > 0.5 мкВ для успешного прохождения сигнала
Тип кодирования - Динамический код O-Code (+ Flo, FloR, Smilo)
Количество каналов шт 4 (15 по BUS T4)
Пропускная способность реле - -
Питание В 5В пост. тока
Потребление мА 30
Класс защиты IP 30
Размеры мм 50х19х45
Вес г 20
Бренд

Nice

Артикул
TO7024BDKIT

Страна
Италия
Коллекции
Nice Toona

Применение
распашные ворота

Вес створки ворот
до 1700 кг

Длина створки
до 7 м
