Комплект линейного привода Nice OVIEWTO5016PBDKIT

Код товара: 867

В коллекциях: Nice Toona

Комплект линейного привода Nice OVIEWTO5016PBDKIT_s_

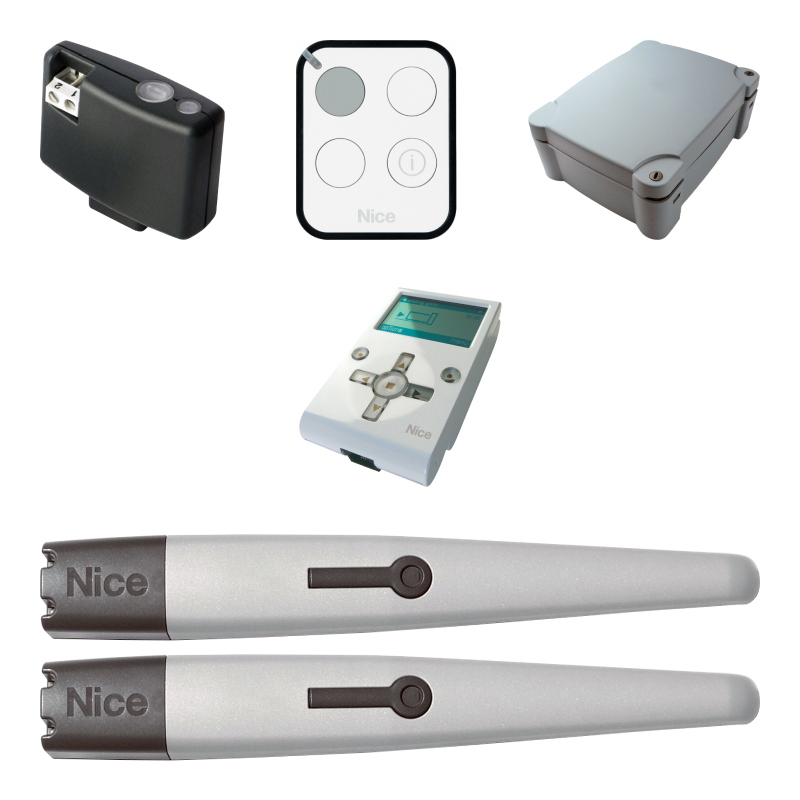

Состав комплекта:

привод TO5016P - 2 шт.,
блок управления MC800 - 1 шт.,

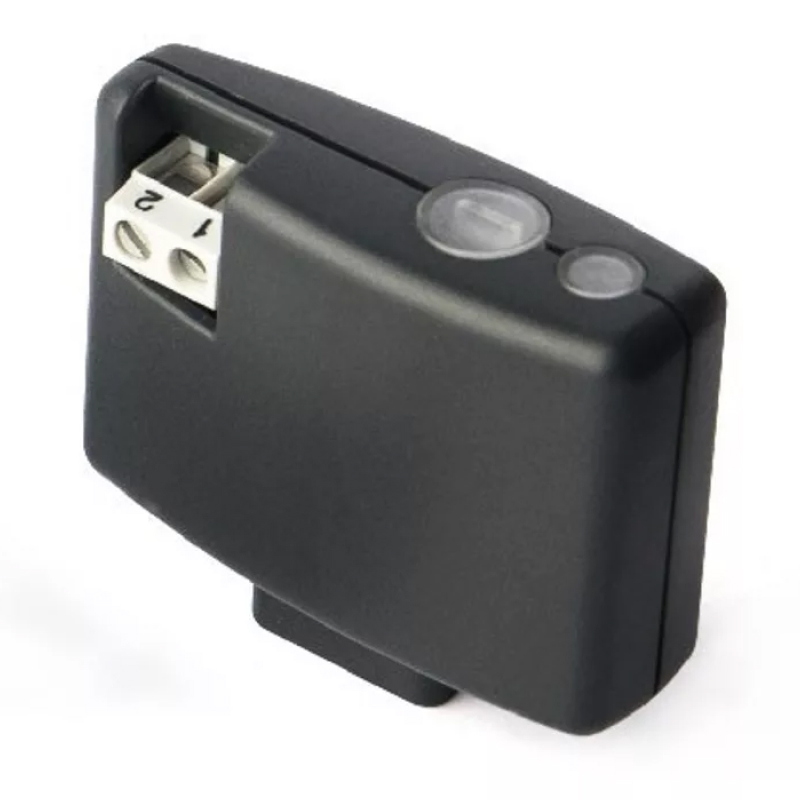

приемник OXIBD - 1 шт.,

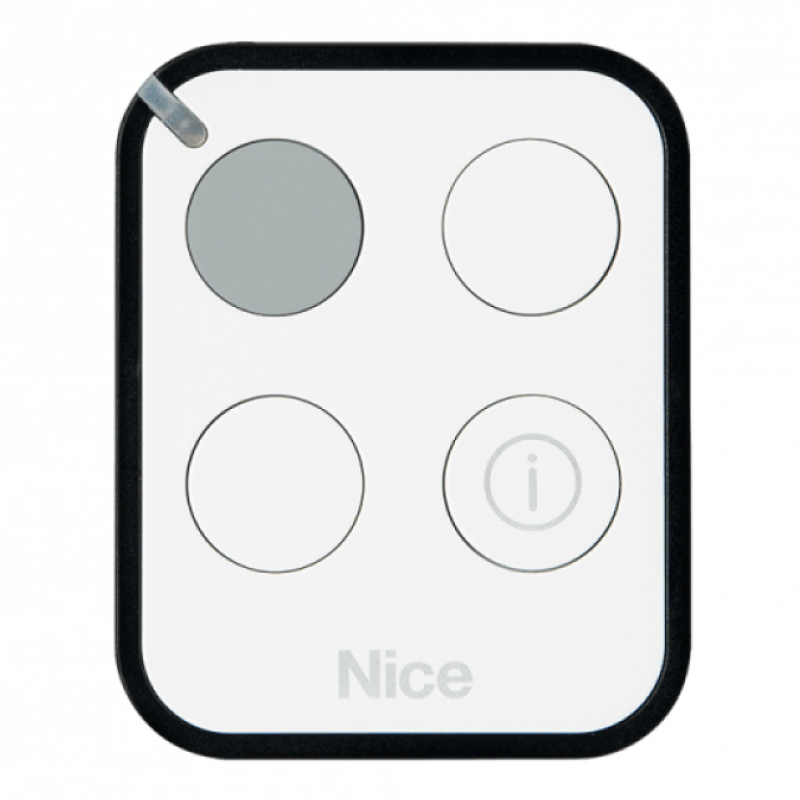

пульт ON3EBD - 1 шт.,
блок программирования, управления и диагностики OVIEW/A - 1 шт.

Цена

44 108 ₽

18%

53 790 ₽

Товар отсутствует

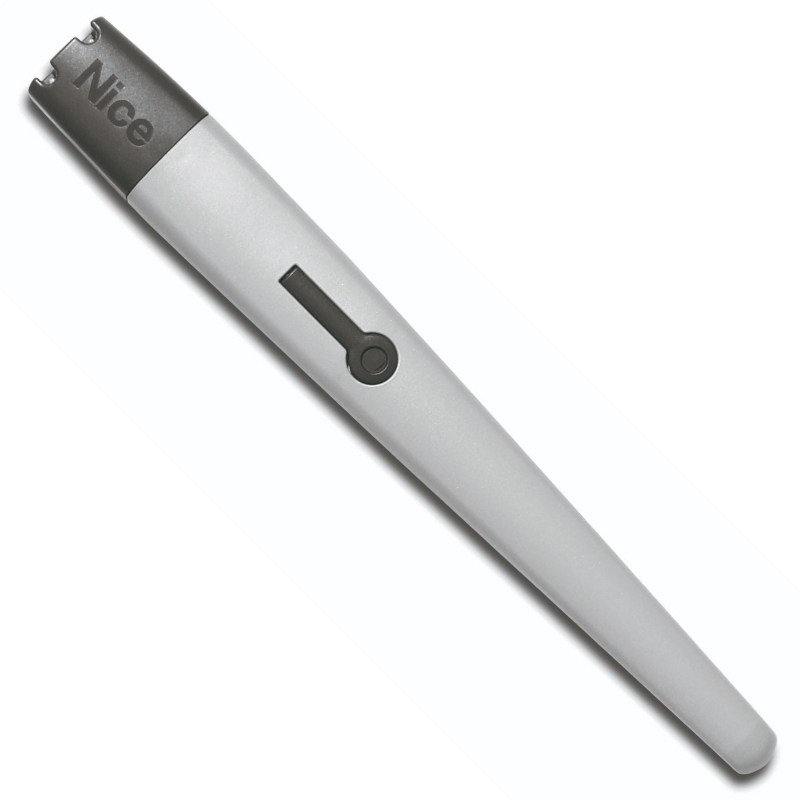

Привод TO5016P

Электромеханический привод серии TOONA линейного типа для распашных ворот со створками шириной до 5 м и массой 1000 кг. Профессиональное решение для автоматизации распашных ворот. Лучший показатель тягового усилия на рынке – 3200 Н.

Функциональный для пользователя:

Новый современный дизайн;
Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;

Надежный при эксплуатации:

Повышенная устойчивость корпуса к атмосферным воздействиям;
Внутренние подвижные элементы выполнены из стали, легких сплавов и технополимеров;
Повышенное передаточное отношение червячной пары гарантирует плавность хода створки;
Усовершенствованная задняя часть для надежного крепления привода;
Прочный механизм разблокировки металлическим ключом.

Параметр	Единица	Величина
Питание	Вольт пер.тока, 50Гц	230
Питание двигателя	Вольт пост. тока	-
Номинальный ток	А	1,7
Мощность	Ватт	385
Максимальная скорость	метров в секунду	0,013
Усилие	Ньютон	3200
Интенсивность	%	50
Класс защиты	IP	44
Рабочая температура	°C мин/макс	-20 / +50
Размеры	мм	965х115х105
Вес	кг	7

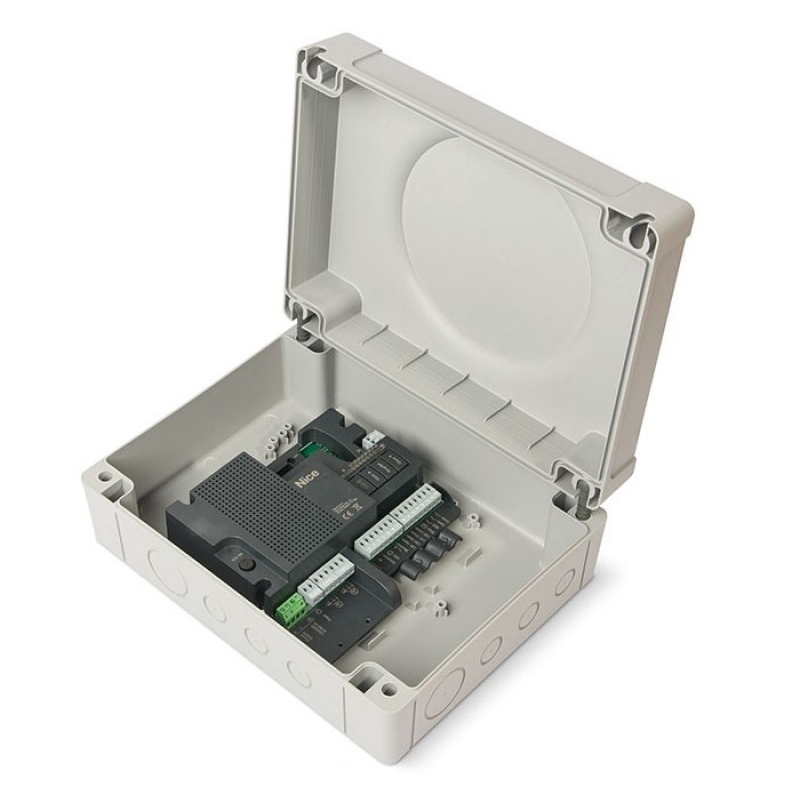

Блок управления MC800, для одного или двух приводов с напряжением питания двигателя 230 В и максимальной суммарной мощностью до 800 Вт.

Передовые функции Nice:

Программирование функций при помощи dip-переключателей;
Разъем SM для подключения радиоприемников (SMXI, SMXIS, OXI);
Ручной, автоматический и полуавтоматический режимы работы;
Режим коллективного использования;
Регулируемые при помощи триммеров усилие и время паузы;
Упрощенное подключение дополнительных устройств;
Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;
Регулирование времени работы каждого двигателя;
Два входа для подключения элементов безопасности с раздельными функциями;
Предусмотрена возможность подключения электромеханического замка;
Режим частичного открытия для прохода пешехода.

Класс защиты блока управления IP55.

Параметр	Единица	Величина
ПИТАНИЕ ОТ СЕТИ	Гц	230+\-10%
ПИТАНИЕ АККУМУЛ. БАТАРЕИ	В	-
МАКС.МОЩНОСТЬ ДВИГАТЕЛЯ	ВА/А	2х400/2
МАКС.МОЩНОСТЬ АКСЕССУАРОВ 24В	А	0,2+0,075
МАКС.МОЩНОСТЬ СИГН.ЛАМПЫ	В/А	230/40
МАКС.МОЩНОСТЬ ЭЛЕКТРОЗАМКА	В/Вт	12/25
ВРЕМЯ РАБОТЫ TL	сек	2.5/40(80)
ВРЕМЯ ПАУЗЫ TP	сек	5/80
ЗАДЕРЖКА ВРЕМЕНИ ОТКР. TRA	сек	0/2.5-12
ЗАДЕРЖКА ВРЕМЕНИ ЗАКР. TRC	сек	0/2.5-12
ВРЕМЯ ПОДСВЕТКИ TCOR	сек	60
ВРЕМЯ ПРЕДВ.МЕРЦАНИЯ TPRE	сек	5
РЕГУЛИРОВКА УСИЛИЯ	%	0/100
ОБНАРУЖЕНИЕ ПРЕПЯТСТВИЙ	-	-
РАЗМЕРЫ	мм	220x110x280

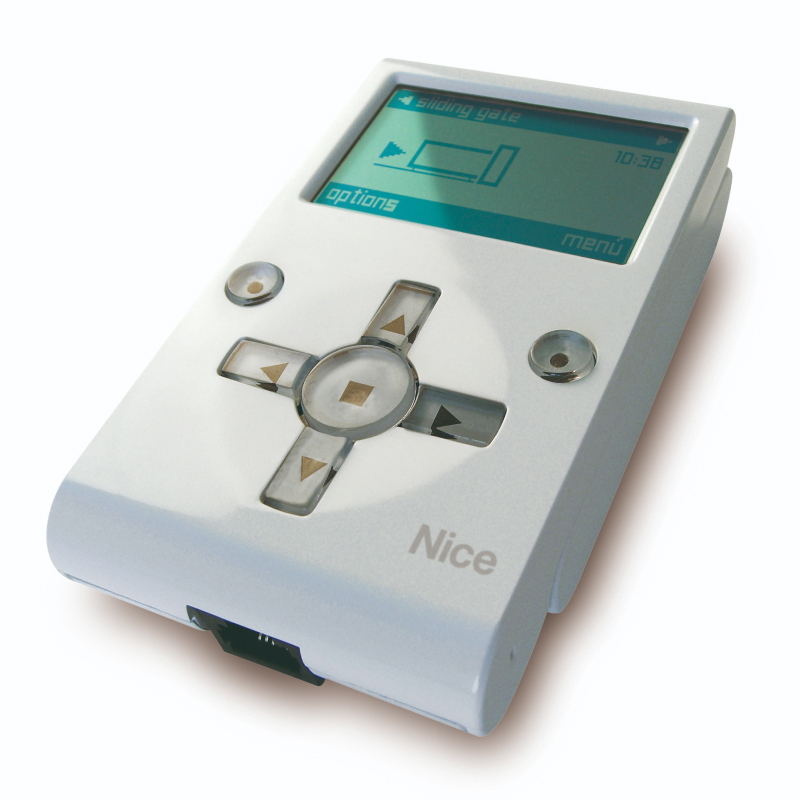

OVIEW

Многофункциональное устройство для программирования, управления и диагностики систем автоматизации Nice. Подключение OVIEW возможно только к блокам управления, поддерживающим технологию Nice OPERA с помощью кабеля с разъемом Bus T4 (поставляется в комплекте). Функционал устройства OView может быть полезен как установщикам, так и конечным пользователям

Удобно для установщика:

Питание устройства OView и обмен данными с блоком управления происходит по одному кабелю;
Графический дисплей 2,2”, удобный джойстик для управления;
Интуитивно понятное меню устройства полностью на русском языке;
Единая логика настройки функций блока управления, не требующая изучения инструкций;
Доступ к расширенным функциям блоков управления и более тонкая настройка каждого из параметров. (функций, недоступных при использовании стандартного варианта программирования);
Возможность создания и управления сетью из 64 устройств (максимум) – простая последовательная настройка всех элементов, позволяющая существенно сэкономить время ввода системы в эксплуатацию;
Диагностика систем автоматизации (журнал событий сохраняет до 400 последних операций);
Возможность программного изменения назначения входов блока управления для решения нестандартных задач;
Сохранение в архив настроек устройств и запрограммированных функций (опция, с использованием модуля OVBT и ПО для компьютера);
Возможность ограничить доступ для конечного пользователя к программируемым функциям;
Обновление программного обеспечения блоков управления.

Функционально для пользователя:

Яркий, графический дисплей с меню на русском языке;
Удобное настенное крепление (поставляется в комплекте);
Возможность создать сеть из устройств с централизованным постом управления;
OVIEW автоматически распознает и отслеживает состояние подключенных устройств;
Для более удобного использования устройств внутри сети каждому из них может быть присвоено уникальное наименование;
Встроенные часы с календарем могут быть использованы в качестве таймера, что позволяет настроить выполнение команд в определенное пользователем время;
Изменяемые яркость дисплея и клавиш.

Параметр	Единица	Величина
Графический интерфейс	-	ЖК-дисплей 128х64; точек (46х29мм); 2,2"
Устройство ввода	-	джойпад 5+2 клавиши
Подсветка дисплея/клавиш	-	белая
Часы с датой	-	с резервным источником питания (минимальный срок службы 10 лет)
Макс. число команд в час	-	64
Статистика событий	-	способность регистрировать 400 событий
Длина соединительного кабеля	м	2
Электропитание	-	подается от приборов, подключенных по BUS T4
Потребляемый ток	мА	максимум 20
Изоляция	-	класс III
Класс защиты	IP	20
Температура	°C	-20 - +50
Размеры	мм	107х61х20
Вес	г	75
