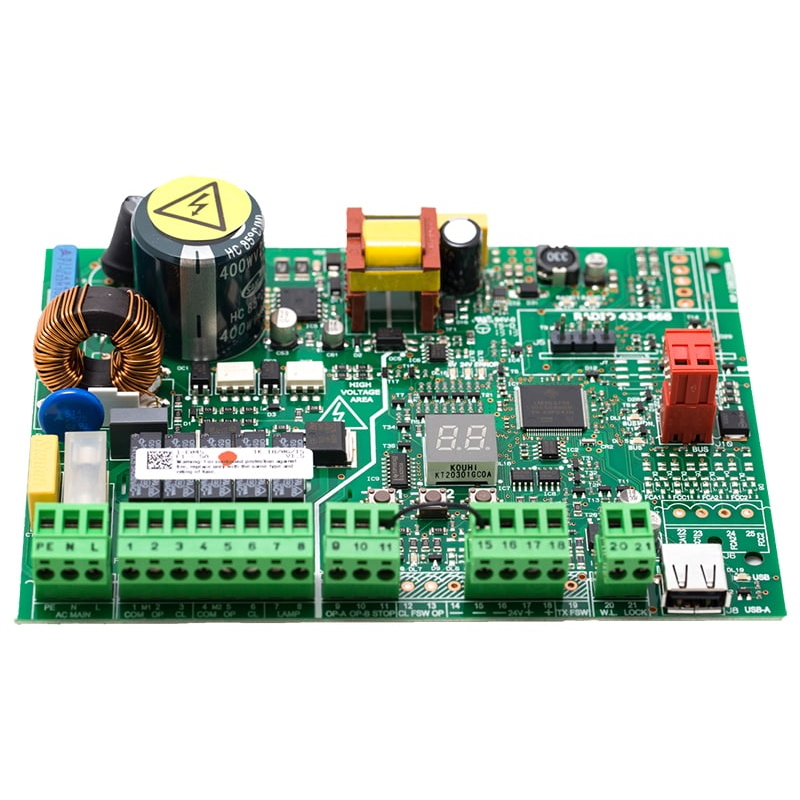

Плата управления FAAC E045

Электронная плата для управления одним или двумя приводами. Напряжение питания - Импульсный блок питания 230 В~ (± 15%) 50(60) Гц. Мощность: 4 Вт в режиме ожидания, максимальная - 800 Вт. Подключаемая нагрузка - до 500 мА 24 В, 500 мА BUS 2easy. Электрозамок FAAC (12-24 В). Программируется с помощью светодиодного дисплея и кнопки. Рабочая температура -20°C ÷ +55°C.

Входы (контактные зажимы): Открыто, Частично открыто, Стоп (закрыто), BUS 2easy, Питание + Заземление.
Выходы (контактные зажимы): Сигнальная лампа, Двигатели, Питание дополнительных принадлежностей 24 В, Индикаторная лампа 24 В, Питание электромеханического замка 12 В~.

Разъемы: Модуль XF 433/868 для подключения OmniDEC, USB. Защитные предохранители: 1 (2,5 А).

Функции (программирование с помощью дисплея и кнопок)

Базовое программирование

• Режимы работы: Полуавтоматический, автоматический, полуавтоматический пошаговый, автоматический пошаговый, безопасный автоматический пошаговый, полуавтоматический B, в режиме присутствия оператора C.
• Длительность паузы: Программируемое (от 0 до 9 мин 50 сек).
• Количество двигателей настраивается.
• Регулировка усилия двигателя: 50-ступенчатое, независимое для каждого привода.
• Настраиваемое использование энкодера.
• Программируемое время задержки закрытия створки: от 0 до 1 мин 30 сек.
• Настраиваемое запоминание устройств BUS 2easy.
• Подключение приводов: 1 и 2 (независимо).
• Запоминание времени работы: Простое автоматическое запоминание (макс. 4 мин. 10 сек.) Автоматическое запоминание времени работы и замедления обеих створок за один цикл работы) С абсолютным энкодером SAFEcoder запоминаются позиции «открыто»/«закрыто»/«замедление»

Расширенное программирование

• Дожим и обратный реверс: Настраивается (для облегчения запирания и отпирания электрозамка).
• Настраивается задержка створки при открытии.
• Замедление створки 1: программируемое, в процентах от хода створки (от 0 до 99%).
• Замедление створки 2: Программируемое, в процентах от хода створки (от 0 до 99%).

Предварительная сигнализация

• Чувствительность при обнаружении препятствия: программируемая при наличии ЭНКОДЕРА (10 уровней).
• Поиск углоконтактных точек: настраивается при наличии ЭНКОДЕРА.

Управление файлами с помощью USB-A

• Загрузка ПО в плату: настраивается.
• Загрузка конфигурации платы: настраивается.
• Загрузка списка радиокодов: настраивается.
• Загрузка конфигурации с платы: настраивается.
• Загрузка радиокодов с платы: настраивается.
