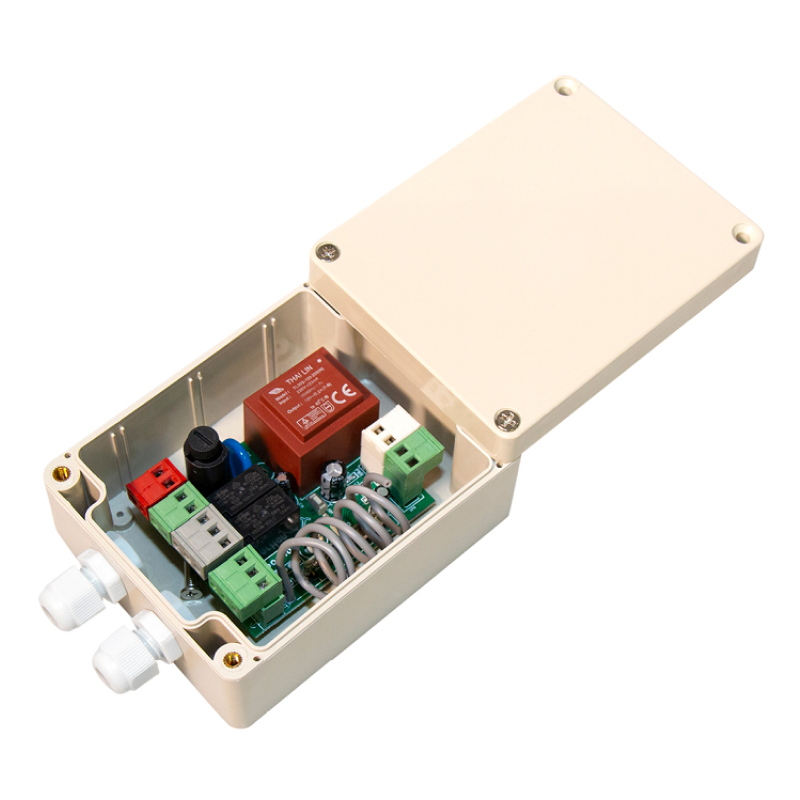

Блок управления для роллет DoorHan CV01

Устройство для дистанционного и стационарного управления:

• электрозамками;
• электроприводами гаражных ворот;
• электроприводами солнцезащитных маркиз, оконных и дверных роллет;
• освещением в помещении.

Применяется также для совмещения пультов DoorHan с приводами других фирм и автоматизации различных приборов.

Напряжение питания	220 В, 50 Гц
Максимально допустимый коммутируемый ток, не более	5 А
Максимальное коммутируемое напряжение	220 ±10 В
Номинальный ток срабатывания предохранителя	4 А
Количество управляемых электроприводов	1
Габариты	98× 98× 56 мм
Масса, не более	400 г
Температура окружающей среды по ГОСТ 15150	-40...+70 °С
Класс электрозащиты по ГОСТ 27570	II

Управление устройством

• с пульта ДУ: «открытие» – «стоп» – «закрытие» – «стоп»;
• с выключателя: «открытие» – «стоп» – «закрытие» – «стоп».

Программирование:

1. Режим ожидания. Включение блока в электросеть переводит устройство в состояние режима ожидания, в котором оно будет находиться до подачи команды с выключателя/пульта ДУ, либо до перехода в режим программирования.
2. Рабочий режим. При последовательном нажатии кнопки пульта ДУ или клавиши выключателя, устройство выполняет последовательность команд пошагового управления («открытие» – «стоп» – «закрытие» – «стоп»). Выполнение всех команд отображается индикаторами «Up» и «Dwn». Программирование необходимо осуществлять в режиме ожидания, когда включен только индикатор «PWR». Индикатор «PWR» включен при подаче питающего напряжения. Кнопка «P» используется при настройке работы пультов ДУ от встроенного приемника DoorHan.

Описание режимов работы:

• Первый режим работы УУ предназначен для управления электрозамком импульсным, управляющим сигналом (2 сек.).
• Второй и третий режимы работы УУ с продолжительным сигналом (70–90 сек.) предназначены для управления всеми видами внутривальных приводов.
• Четвертый режим работы УУ предназначен для управления освещением помещения от выключателя и/или пульта ДУ.

Настройка режимов работы:

Кратковременно нажмите на кнопку «Т» (один, два, три или четыре раза) в течение 2 сек. с последующим отпусканием. Выберите необходимый режим управления, ориентируясь на число миганий индикатора «Up»:

• одно мигание — отключение двигателя через 2 сек.;
• два мигания — отключение двигателя через 70 сек.;
• три мигания — отключение двигателя через 90 сек.;
• четыре мигания — двигатель не отключается (для управления освещением или иными приборами дистанционно и с кнопок).

Внимание! Четвертый режим установлен по умолчанию.

Запись пульта:

В режиме ожидания нажмите кнопку «P» и удерживайте ее до тех пор, пока не загорится индикатор «Dwn» (1–2 сек.), после этого нажмите необходимую кнопку на пульте ДУ, после чего индикатор «Up» моргнет один раз. Программирование пульта ДУ завершено.

Удаление кода

В режиме ожидания нажмите кнопку «P» и удерживайте ее до тех пор, пока индикатор «Dwn» не включится и погаснет (10–12 сек.). В память встроенного приемника можно записать до 60 пультов DoorHan. Внимание! После записи шестидесятого пульта, добавление в память приемника новых пультов невозможно.
