Комплект рычажного привода DoorHan ARM-230KIT

ARM-230

Электромеханический привод ARM-230 предназначен для автоматизации распашных ворот.

Конструкция:

1. Мотор-редуктор
2. Трaнсформатор

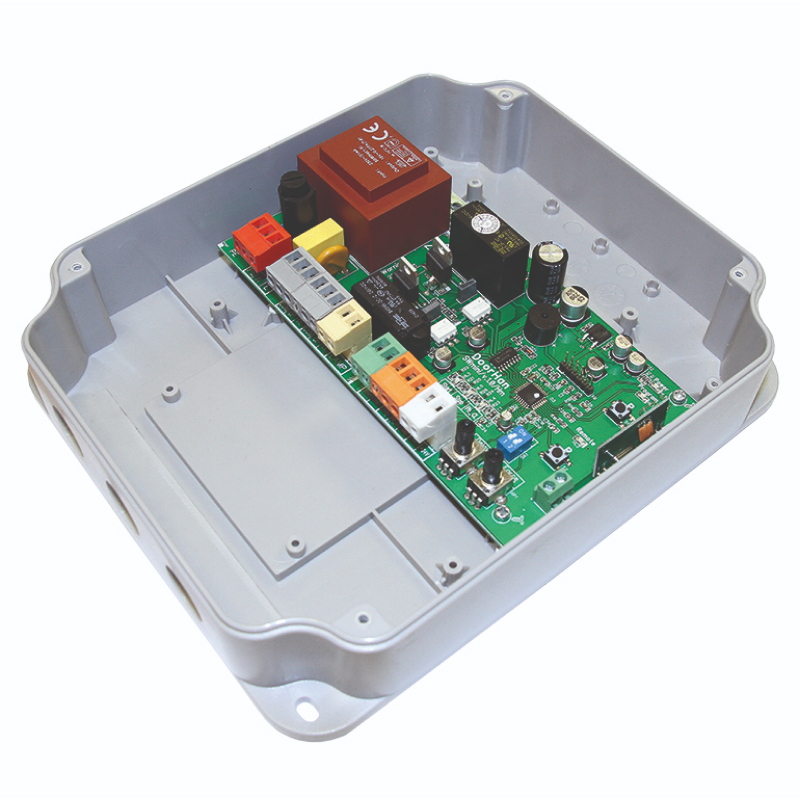

3. Блок управления
4. Расцепитель
5. Механический ограничитель
6. Рычаг привода
7. Крышка корпуса
8. Задний кронштейн
9. Нижний кожух

ПАРАМЕТР	ЗНАЧЕНИЕ
Максимальная длина створки, м	1,5
Напряжение питания, В	220-240
Максимальный вес створки, кг.	300
Мощность, Вт	120
Диапазон рабочих температур, °С	-20...+55
Скорость открывания, м/мин	0,78
Класс защиты IP	IP44
Интенсивность использования, %	100

Keyswitch-N

Ключ-кнопка используется для подачи управляющей команды на блок управления автоматической системы, которая открывает, останавливает и закрывает ворота или шлагбаум с помощью поворота ключа по принципу «открыть» — «стоп» — «закрыть» — «стоп».

ПАРАМЕТР	ЗНАЧЕНИЕ
Напряжение питания, В	до 250V
Тип управляющего контакта	NO/NC
Диапазон рабочих температур, °С	-40... +50 C°
Класс защиты IP	IP54

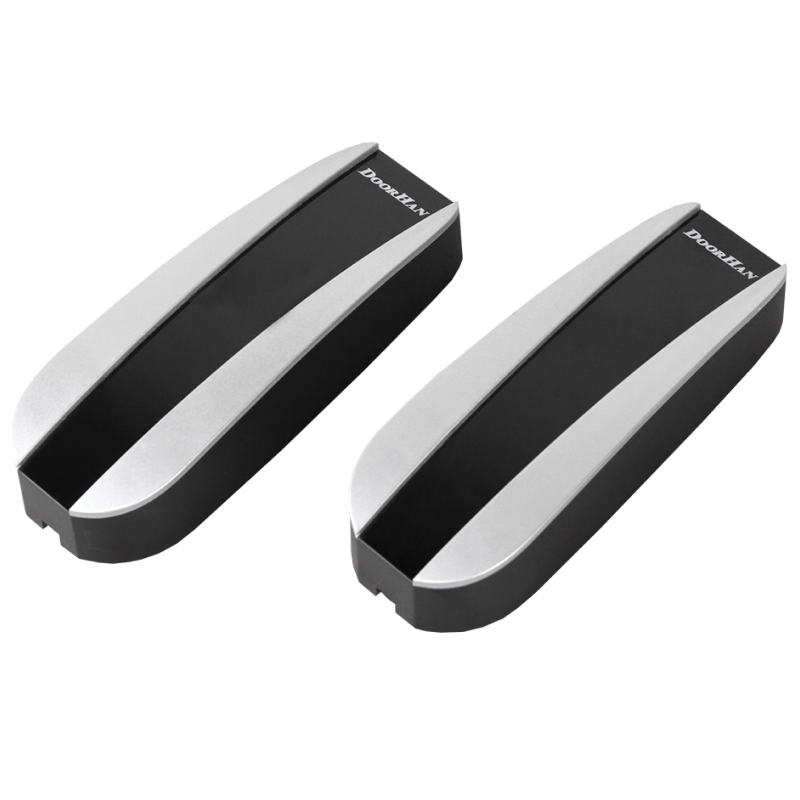

Photocell-N

Фотоэлементы - устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы - остановка или реверс полотна ворот.

ПАРАМЕТР	ЗНАЧЕНИЕ
Напряжение питания, В	12/24 DC
Зона действия, м	до 40 (рекомендуется до 25 метров)
Сила тока, А	RX 13 mA TX 40 mA
Тип управляющего контакта	NO/NC
Диапазон рабочих температур, °С	-20...+70

УПАКОВКА В КАРТОН	ХАРАКТЕРИСТИКИ УПАКОВКИ
Длина, мм	180
Ширина, мм	180
Высота, мм	170

Lamp

Устройство безопасности, сигнализирующее о движении ворот или шлагбаума в течение всего цикла открытия и закрытия. В зависимости от устройства, к которому она подключена, может быть реализован режим предварительного мигания (лампа мигает в течение определенного времени перед началом движения полотна ворот).

Напряжение питания	220 В, 50 Гц
Степень защиты	IP 54
Диапазон рабочих температур	–40… +55°C
Мощность	25 Вт

Особенности:

• яркий, хорошо заметный свет;
• легко заменяемая лампа накаливания со стандартным цоколем E14;
• усиленное ребрами жесткости крепление позволяет надежно установить лампу на любой поверхности;
• встроенная антенна значительно увеличивает радиус приема сигнала приемником привода;
• все необходимые кабели для подключения внешней антенны и питания входят в комплект;
• современный дизайн;
• корпус выполнен из высококачественного пластика.
