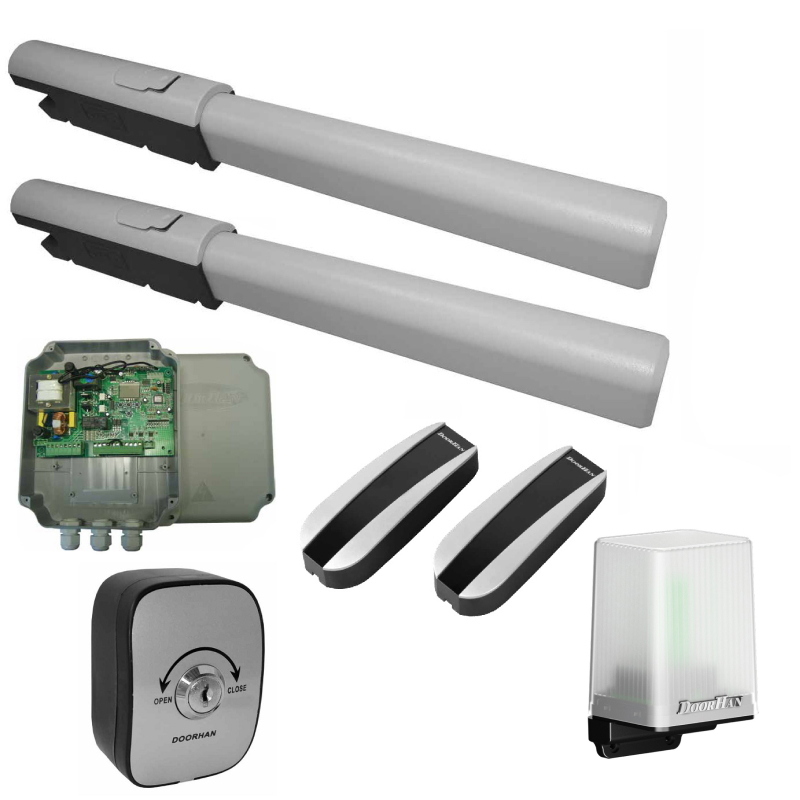

Комплект линейного привода DoorHan SW-5000KIT

Swing-5000

Привод линейный для автоматизации распашных ворот с жесткими створками. Привод является электромеханическим и состоит из силуминовых частей, в которые помещены мотор-редуктор и ходовой винт. Оснащен концевыми выключателями встроенного типа, что обеспечивает надежную фиксацию створки ворот в закрытом и открытом положениях. Привод оборудован системой расцепления редуктора ключом блокировки в случае отключения электропитания. Работа привода контролируется выносным блоком управления в ударопрочном корпусе. Подключение осуществляется при помощи одного трехжильного кабеля.

Напряжение питания редуктора	220 В
Тип привода	линейный
Ширина проезда	5 м
Тип редуктора	электромеханический
Напряжение питания	220 В
Класс защиты	IP54
Вес створки	500 кг
Интенсивность	50%

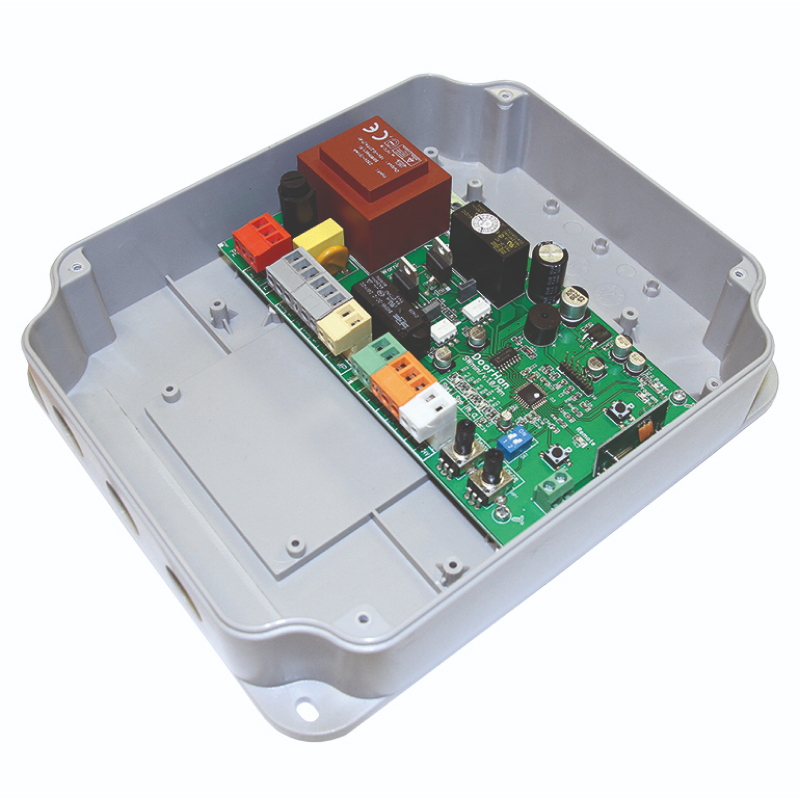

SW-Mini

Блок управления предназначен для управления приводами серии Swing и серии Arm на 220В. В блок управления интегрирован радиоприемник на 60 пультов и существует возможность подключения множества аксессуаров DoorHan.

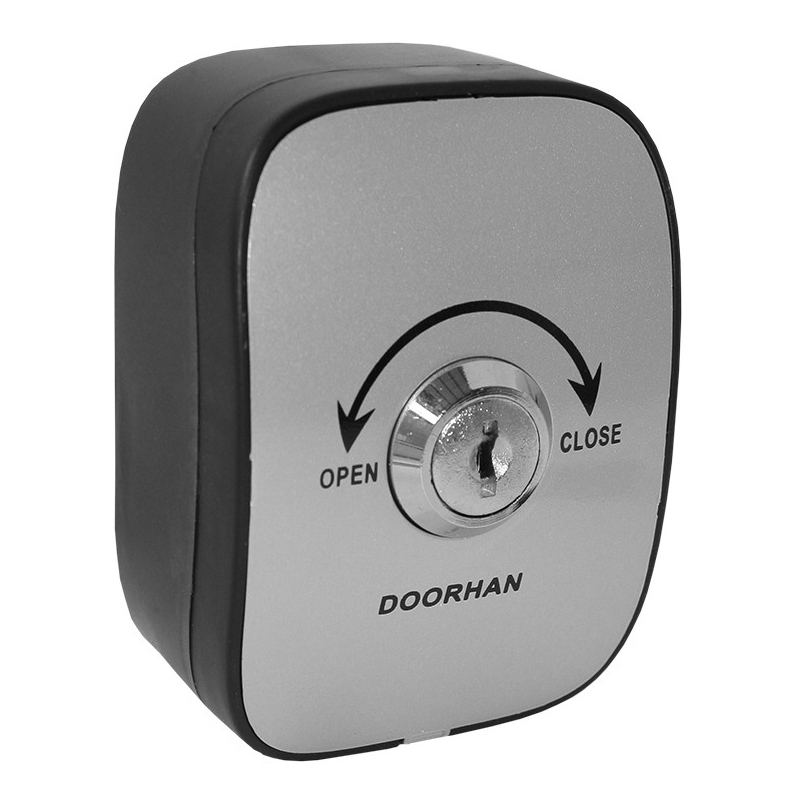

Keyswitch-N

Ключ-кнопка используется для подачи управляющей команды на блок управления автоматической системы, которая открывает, останавливает и закрывает ворота или шлагбаум с помощью поворота ключа по принципу «открыть» — «стоп» — «закрыть» — «стоп».

ПАРАМЕТР	ЗНАЧЕНИЕ
Напряжение питания, В	до 250V
Тип управляющего контакта	NO/NC
Диапазон рабочих температур, °С	-40... +50 C°
Класс защиты IP	IP54

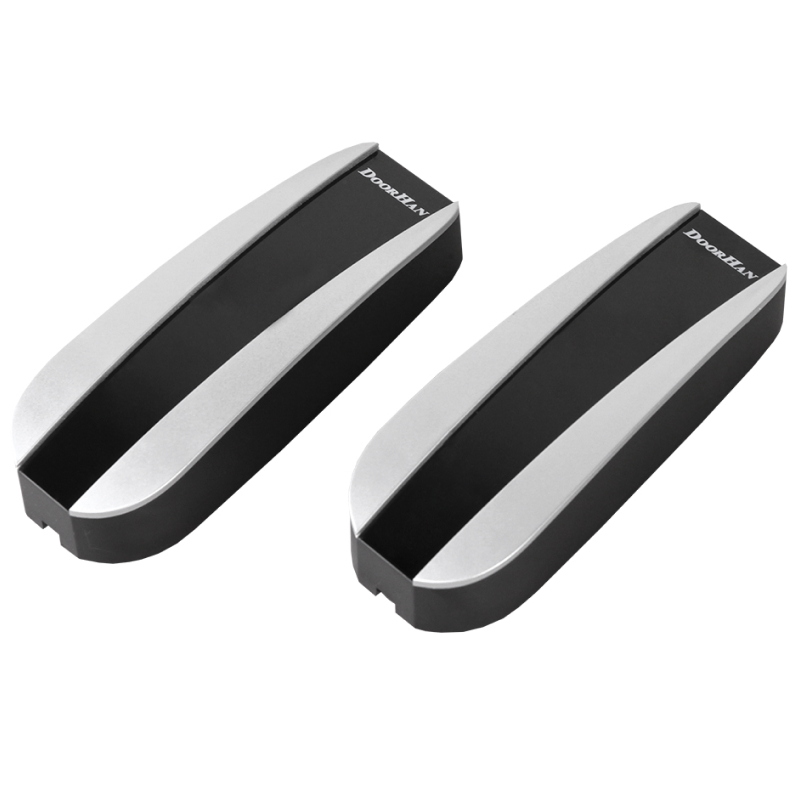

Photocell-N

Фотоэлементы - устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы - остановка или реверс полотна ворот.

ПАРАМЕТР	ЗНАЧЕНИЕ
Напряжение питания, В	12/24 DC
Зона действия, м	до 40 (рекомендуется до 25 метров)
Сила тока, А	RX 13 mA TX 40 mA
Тип управляющего контакта	NO/NC
Диапазон рабочих температур, °С	-20...+70

УПАКОВКА В КАРТОН	ХАРАКТЕРИСТИКИ УПАКОВКИ
Длина, мм	180
Ширина, мм	180
Высота, мм	170

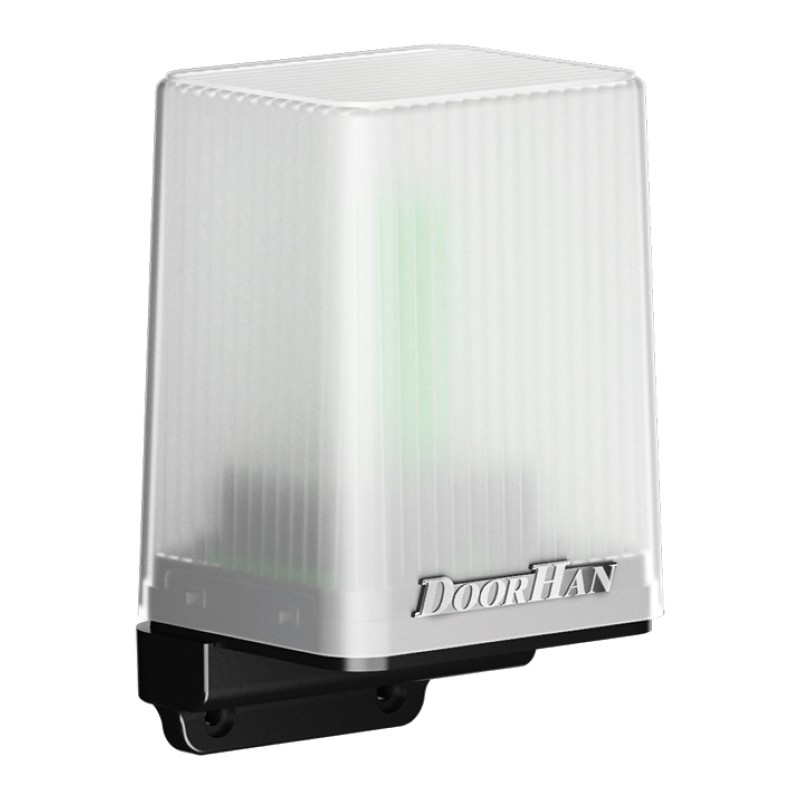

Lamp

Устройство безопасности, сигнализирующее о движении ворот или шлагбаума в течение всего цикла открытия и закрытия. В зависимости от устройства, к которому она подключена, может быть реализован режим предварительного мигания (лампа мигает в течение определенного времени перед началом движения полотна ворот).

Напряжение питания	220 В, 50 Гц
Степень защиты	IP 54
Диапазон рабочих температур	–40… +55°C
Мощность	25 Вт

Особенности:

• яркий, хорошо заметный свет;
• легко заменяемая лампа накаливания со стандартным цоколем E14;
• усиленное ребрами жесткости крепление позволяет надежно установить лампу на любой поверхности;
• встроенная антенна значительно увеличивает радиус приема сигнала приемником привода;
• все необходимые кабели для подключения внешней антенны и питания входят в комплект;
• современный дизайн;
• корпус выполнен из высококачественного пластика.
