Комплект привода DoorHan SL-2100PROKIT, для откатных ворот

Код товара: 1152

В коллекциях: DoorHan Sliding

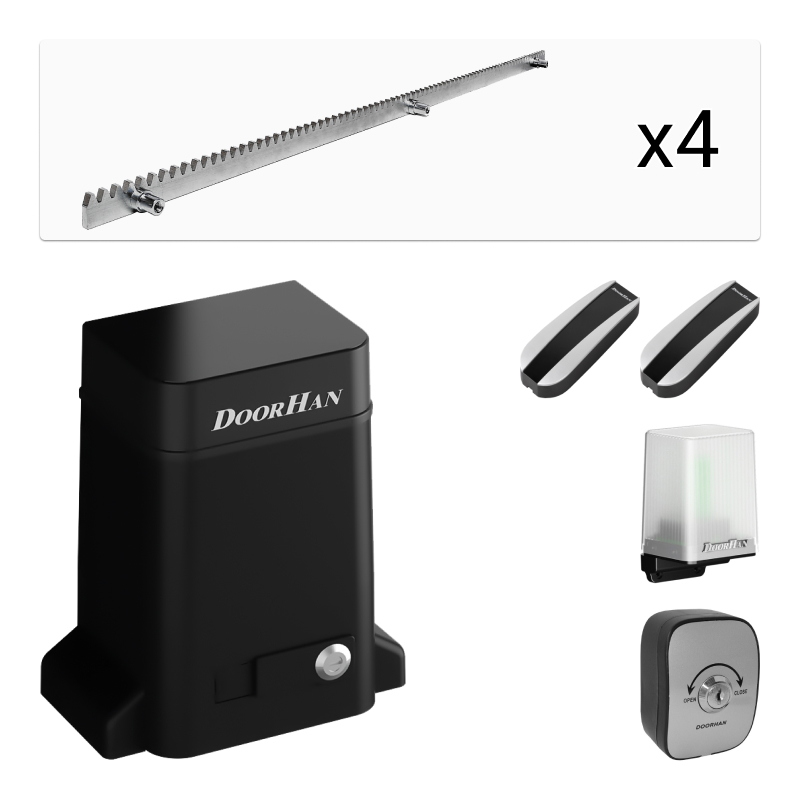

Состав комплекта:

  • привод Sliding-2100PRO - 1 шт.;
  • зубчатая рейка DHRACK - 4 шт.;
  • ключ-кнопка Keyswitch-N - 1 шт.;
  • фотоэлементы Photocell-N - 1 шт.;
  • сигнальная лампа LAMP PRO - 1 шт.
Обращаем внимание на то, что модели электроприводов Sliding-2100 и Sliding-2100PRO идентичны по характеристикам и габаритам. Разница между ними заключается во внешнем дизайне: более округлые формы модели 2100 против более "угловатых" у PRO-версии.

Цена

41 726 ₽
17%
50 272 ₽
  • Описание
  • Характеристики
  • Состав комплекта
  • Совместимость
  • Похожие товары
  • Документы
  • Запчасти

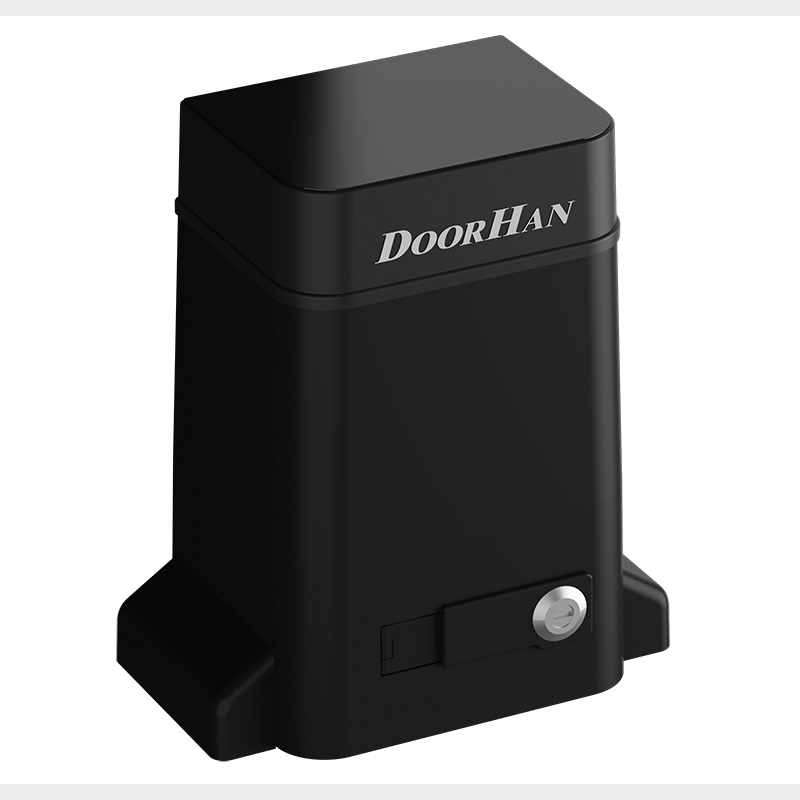

Sliding-2100PRO

Электромеханический привод Sliding-2100PRO предназначен для автоматизации откатных ворот массой до 2 100 кг.

Конструкция:

  1. Крышка корпусa
  2. Платa управления
  3. Корпус редукторa
  4. Считыватель концевых выключателей
  5. Статор
  6. Конденсатор
  7. Шестерня
  8. Крышка крепления
  9. Крепление привода
  10. Расцепитель
  11. Ключ расцепителя
  12. Винт крепления крышки корпуса

Способы монтажа:

SLIDING-1300PRO 2.jpg

Устанавливается на монтажную пластину, которая анкерится в бетонное основание.

Базовая комплектация:

SLIDING-1300PRO 3.jpg
  1. электропривод,
  2. магнитные концевые выключатели,
  3. крепежные элементы.
ПАРАМЕТР ЗНАЧЕНИЕ
Максимальный вес полотна ворот, кг 2100
Напряжение питания, В 220-240
Максимальное усилие, Н 1350
Мощность, Вт 800
Диапазон рабочих температур, °С -30...+55
Максимальный действующий момент, Нм 43
Класс защиты IP IP54
Интенсивность использования, % 50

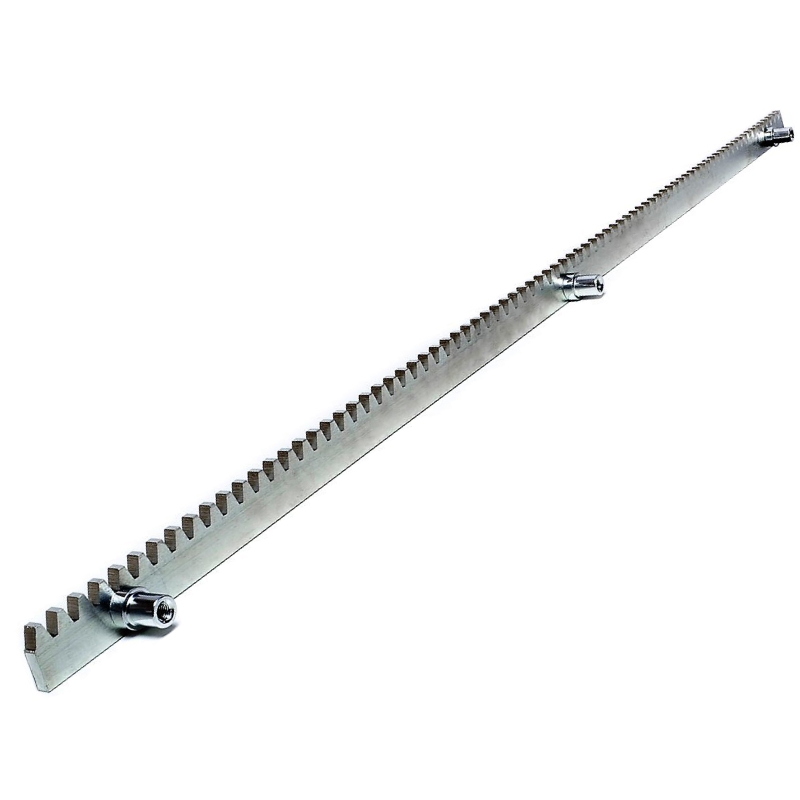

DHRACK

Зубчатая рейка 12x30 специализирована для плавного и равномерного движения откатных ворот. Между собой элементы состыковываются, обеспечивая укрепление ограждений и придавая им дополнительную прочность. Массивные зубья делают рейку устойчивой к большим эксплуатационным нагрузкам. Элемент можно использовать с повышенной интенсивностью на протяжении длительного периода времени.

Преимущества:

  • специальное антикоррозийное покрытие, гарантирующее повышенную устойчивость рейки к коррозии, негативным воздействиям окружающей среды;
  • стандартная протяженность − 1,05 м, позволяющая точно выбирать подходящую длину зубчатого полотна для любой ширины перекрываемого въездного проема;
  • повышенная надежность зубчатого сцепления.
  • может использоваться с любой автоматикой для откатных ворот.

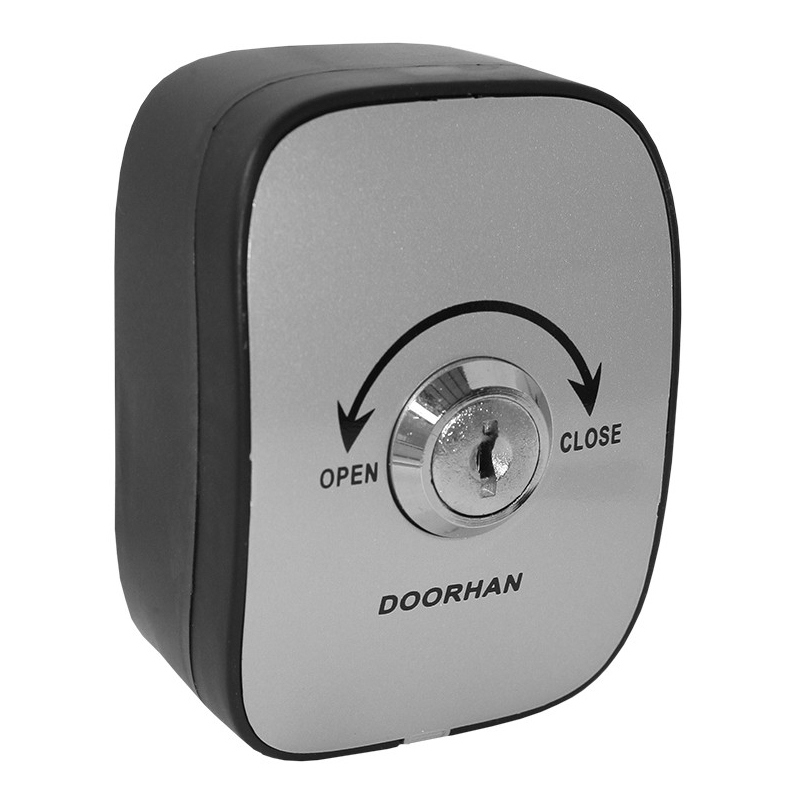

Keyswitch-N

Ключ-кнопка используется для подачи управляющей команды на блок управления автоматической системы, которая открывает, останавливает и закрывает ворота или шлагбаум с помощью поворота ключа по принципу «открыть» — «стоп» — «закрыть» — «стоп».

ПАРАМЕТР ЗНАЧЕНИЕ
Напряжение питания, В до 250V
Тип управляющего контакта NO/NC
Диапазон рабочих температур, °С -40... +50 C°
Класс защиты IP IP54

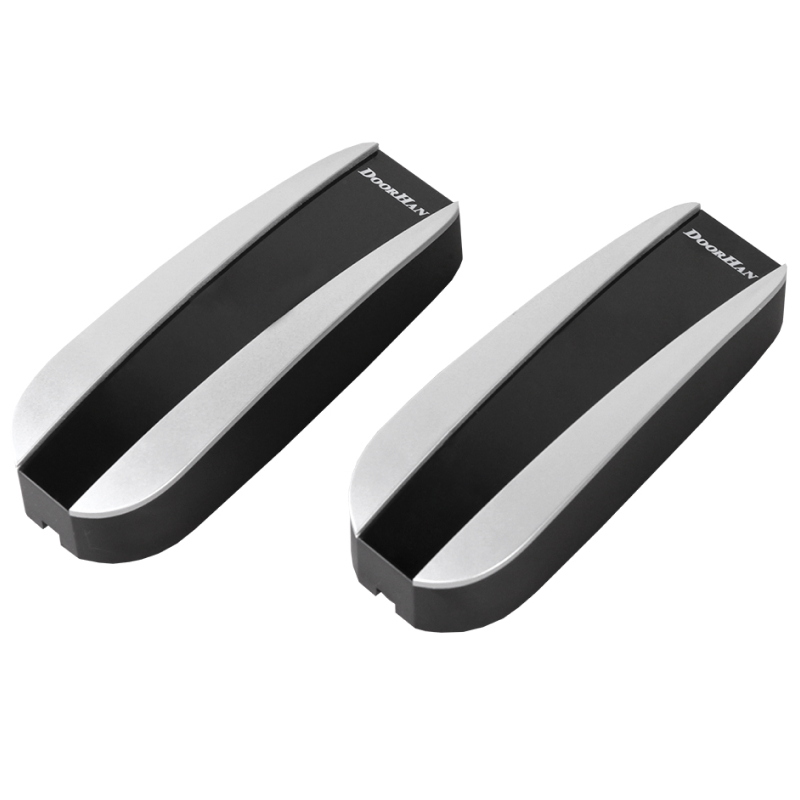

Photocell-N

Фотоэлементы - устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы - остановка или реверс полотна ворот.
ПАРАМЕТР ЗНАЧЕНИЕ
Напряжение питания, В 12/24 DC
Зона действия, м до 40 (рекомендуется до 25 метров)
Сила тока, А RX 13 mA TX 40 mA
Тип управляющего контакта NO/NC
Диапазон рабочих температур, °С -20...+70
УПАКОВКА В КАРТОН ХАРАКТЕРИСТИКИ УПАКОВКИ
Длина, мм 180
Ширина, мм 180
Высота, мм 170

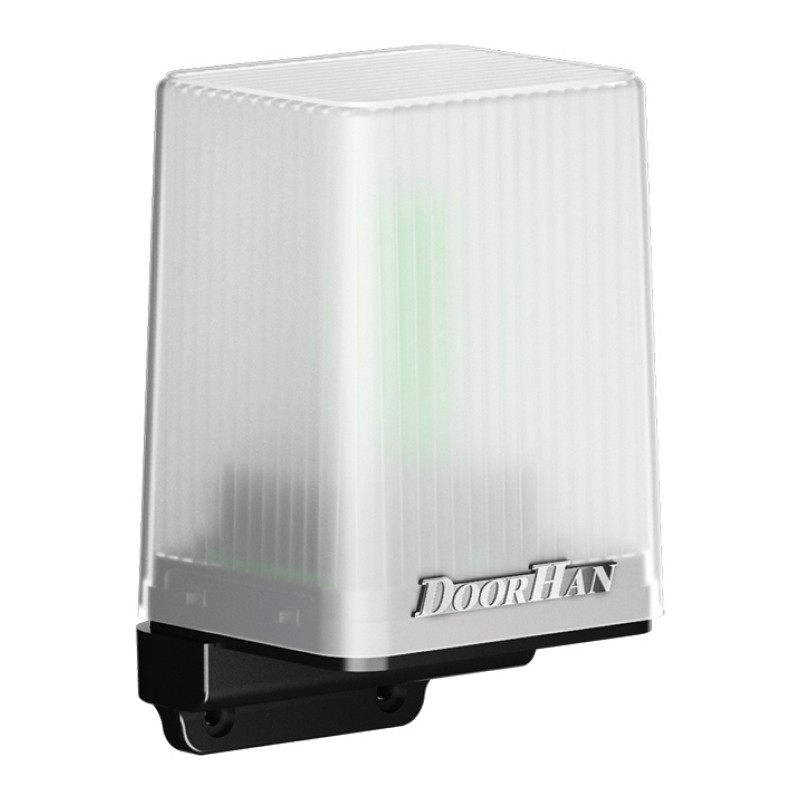

LAMP

Устройство безопасности, сигнализирующее о движении ворот или шлагбаума в течение всего цикла открытия и закрытия. В зависимости от устройства, к которому она подключена, может быть реализован режим предварительного мигания (лампа мигает в течение определенного времени перед началом движения полотна ворот).

Напряжение питания 220 В, 50 Гц
Степень защиты IP 54
Диапазон рабочих температур –40… +55°C
Мощность 25 Вт

Особенности:

  • яркий, хорошо заметный свет;
  • легко заменяемая лампа накаливания со стандартным цоколем E14;
  • усиленное ребрами жесткости крепление позволяет надежно установить лампу на любой поверхности;
  • встроенная антенна значительно увеличивает радиус приема сигнала приемником привода;
  • все необходимые кабели для подключения внешней антенны и питания входят в комплект;
  • современный дизайн;
  • корпус выполнен из высококачественного пластика.
Бренд

DoorHan

Артикул
SL-2100PROKIT

Страна
Россия
Коллекции
DoorHan Sliding

Применение
откатные ворота

Набор
с рейкой / с аксессуарами

Вес створки ворот
до 2100 кг

Концевые выключатели
магнитные

Интенсивность использования, %
50
