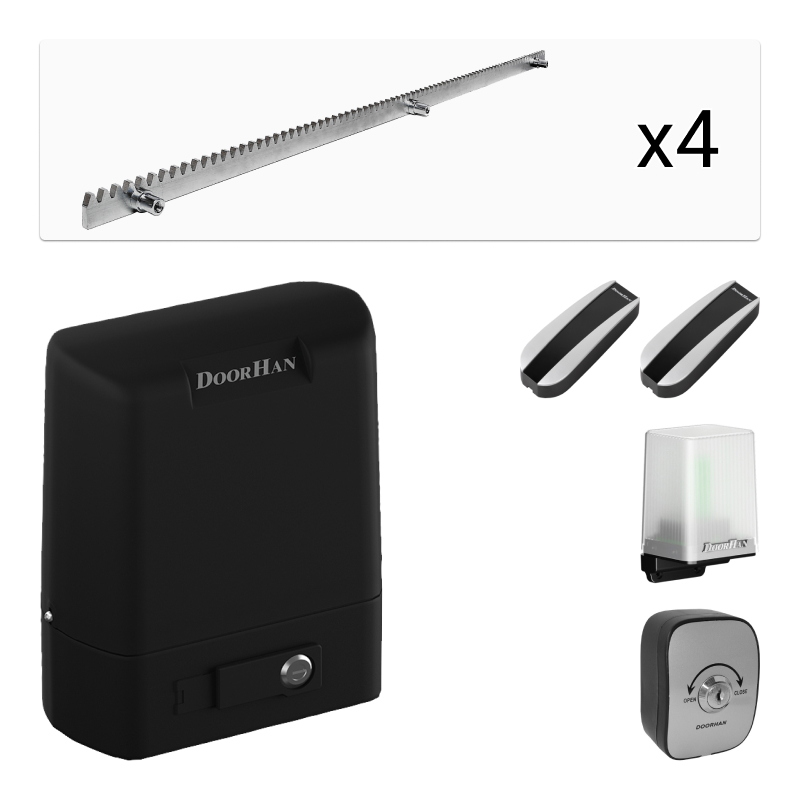

Комплект привода DoorHan SL-800KIT, для откатных ворот

Код товара: 1144

В коллекциях: DoorHan Sliding

Состав комплекта:

  • привод Sliding-800 - 1 шт.;
  • зубчатая рейка DHRACK - 4 шт.;
  • ключ-кнопка Keyswitch-N - 1 шт.;
  • фотоэлементы Photocell-N - 1 шт.;
  • сигнальная лампа LAMP-PRO - 1 шт.

Цена

32 683 ₽
17%
39 377 ₽
  • Описание
  • Характеристики
  • Состав комплекта
  • Совместимость
  • Документы
  • Запчасти

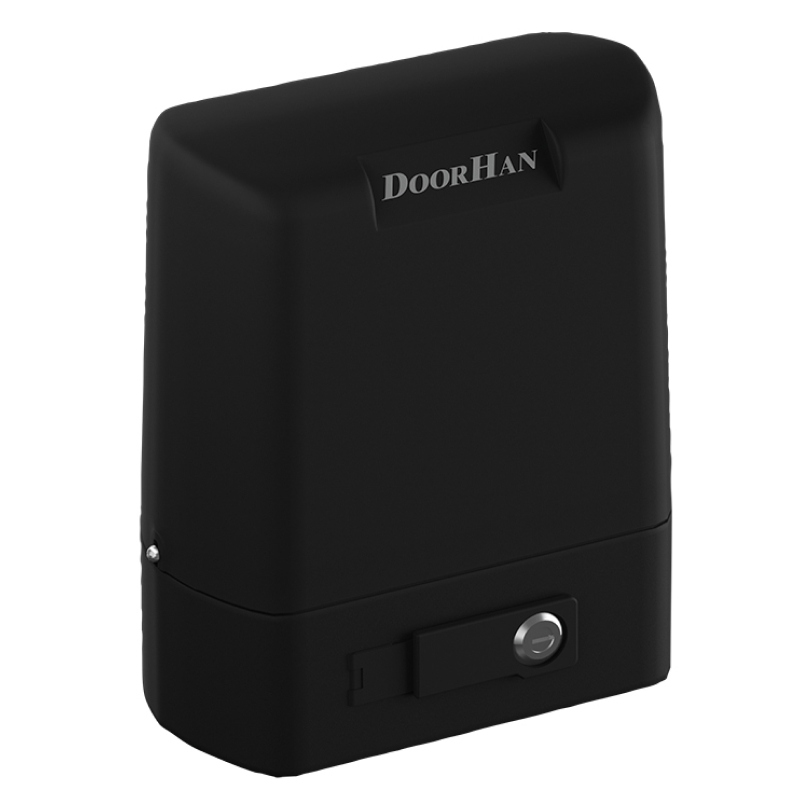

Sliding-800

Электромеханический привод Sliding-800 предназначен для автоматизации откатных ворот весом до 800 кг.

ПАРАМЕТР ЗНАЧЕНИЕ
Максимальный вес полотна ворот, кг 800
Напряжение питания, В 220-240
Максимальный действующий момент, Нм 20
Мощность, Вт 280
Диапазон рабочих температур, °С -20...+55
Скорость открывания, м/мин 12
Класс защиты IP IP54
Интенсивность использования, % 50

Эксплуатация:

  1. Перед установкой привода нужно убедиться в том, что ворота работают плавно.
  2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
  3. Не устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
  4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
  5. Использовать доп. аксессуары только компании DoorHan во избежание поломок привода.
  6. Не оставлять электродвигатель в рaсцепленном состоянии.
  7. Не использовать привод, если необходим ремонт или регулировка.
  8. Убедиться в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
  9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
  10. Не позволять детям пользоваться приводом и комплектующими.
  11. Не вносить изменения в автоматическую часть.

УПАКОВКА В КОРОБКУ ХАРАКТЕРИСТИКИ УПАКОВКИ
Состав пленка, пенопласт, картонная коробкa
Длина, мм 320
Ширина, мм 230
Высота, мм 350

Конструкция:

SLIDING-500 03.jpg
  1. Крышка корпуса
  2. Шестерня
  3. Конденсатор
  4. Корпус редукторa
  5. Крепление приводa
  6. Блок управления
  7. Стaтор
  8. Расцепитель

Способы монтажа:

SLIDING-500 04.jpg

Устанавливается на монтажную пластину, которая анкерится в бетонное основание.

Комплектация:

SLIDING-500 05.jpg
  1. электропривод,
  2. магнитные концевые выключатели,
  3. монтажное основание,
  4. крепежные элементы.

DHRACK

Зубчатая рейка 12x30 специализирована для плавного и равномерного движения откатных ворот. Между собой элементы состыковываются, обеспечивая укрепление ограждений и придавая им дополнительную прочность. Массивные зубья делают рейку устойчивой к большим эксплуатационным нагрузкам. Элемент можно использовать с повышенной интенсивностью на протяжении длительного периода времени.

Преимущества:

  • специальное антикоррозийное покрытие, гарантирующее повышенную устойчивость рейки к коррозии, негативным воздействиям окружающей среды;
  • стандартная протяженность − 1,05 м, позволяющая точно выбирать подходящую длину зубчатого полотна для любой ширины перекрываемого въездного проема;
  • повышенная надежность зубчатого сцепления.
  • может использоваться с любой автоматикой для откатных ворот.

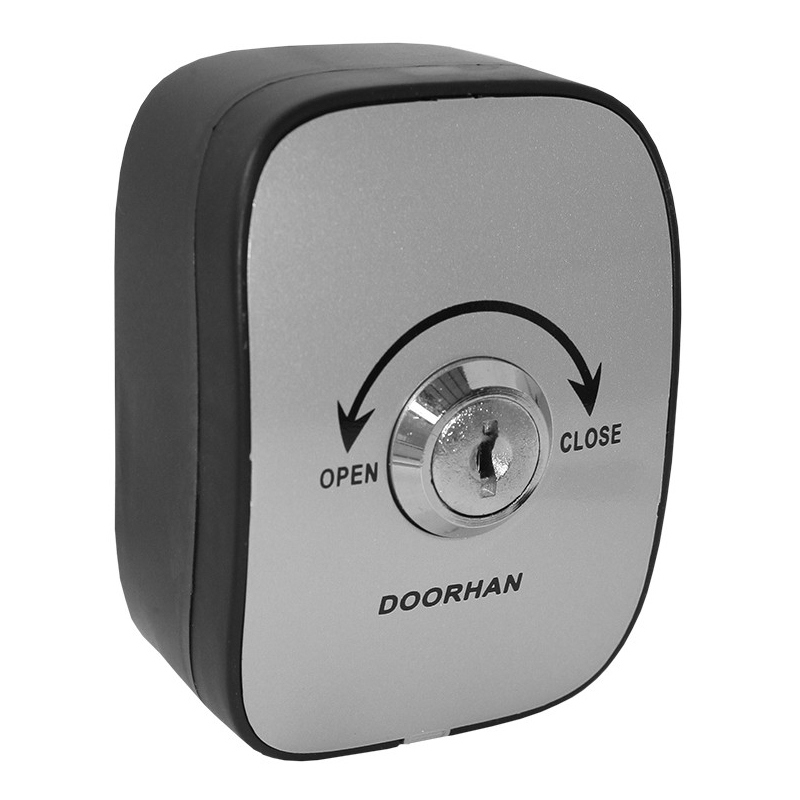

Keyswitch-N

Ключ-кнопка используется для подачи управляющей команды на блок управления автоматической системы, которая открывает, останавливает и закрывает ворота или шлагбаум с помощью поворота ключа по принципу «открыть» — «стоп» — «закрыть» — «стоп».

ПАРАМЕТР ЗНАЧЕНИЕ
Напряжение питания, В до 250V
Тип управляющего контакта NO/NC
Диапазон рабочих температур, °С -40... +50 C°
Класс защиты IP IP54

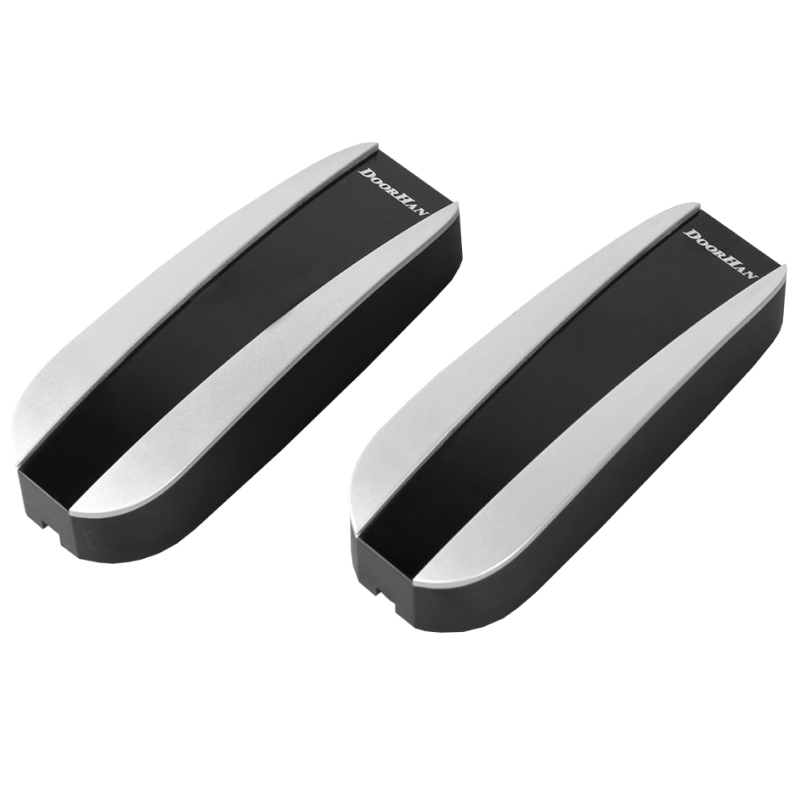

Photocell-N

Фотоэлементы - устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы - остановка или реверс полотна ворот.

ПАРАМЕТР ЗНАЧЕНИЕ
Напряжение питания, В 12/24 DC
Зона действия, м до 40 (рекомендуется до 25 метров)
Сила тока, А RX 13 mA TX 40 mA
Тип управляющего контакта NO/NC
Диапазон рабочих температур, °С -20...+70
УПАКОВКА В КАРТОН ХАРАКТЕРИСТИКИ УПАКОВКИ
Длина, мм 180
Ширина, мм 180
Высота, мм 170

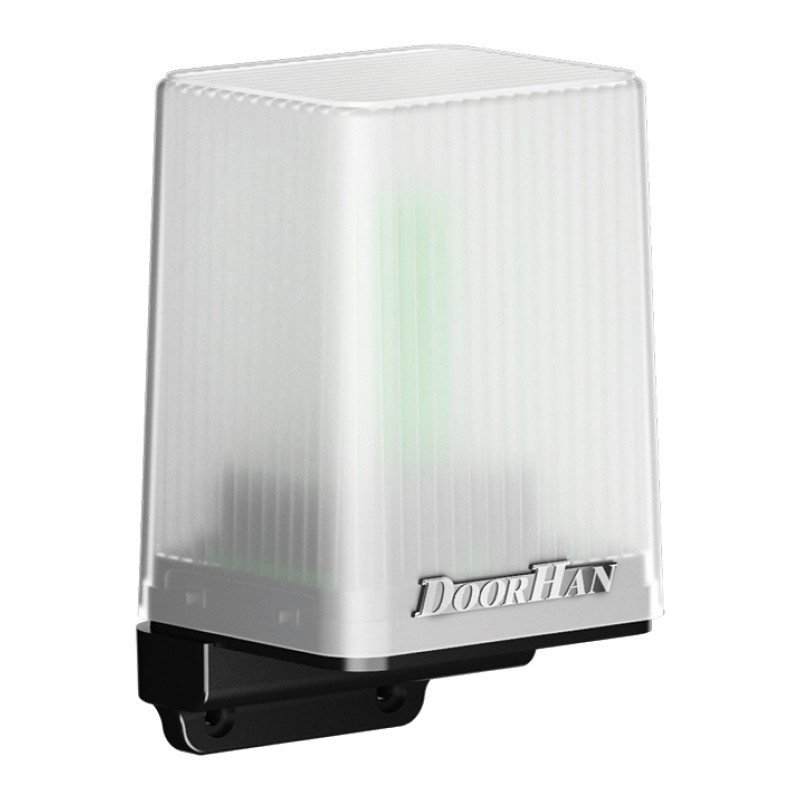

LAMP-PRO

Сигнальная лампа предупреждает о начале движении ворот и работает в течении всего цикла их движения.

ПАРАМЕТР ЗНАЧЕНИЕ
Напряжение питания, В 12...250
Мощность, Вт 3
Класс защиты IP 54
Диапазон рабочих температур, °С -40...+50
УПАКОВКА В КАРТОН ХАРАКТЕРИСТИКИ УПАКОВКИ
Длина, мм 85
Ширина, мм 75
Высота, мм 135
Бренд

DoorHan

Артикул
SL-800KIT

Страна
Россия
Коллекции
DoorHan Sliding

Применение
откатные ворота

Набор
с рейкой / с аксессуарами

Вес створки ворот
до 800 кг

Концевые выключатели
магнитные
