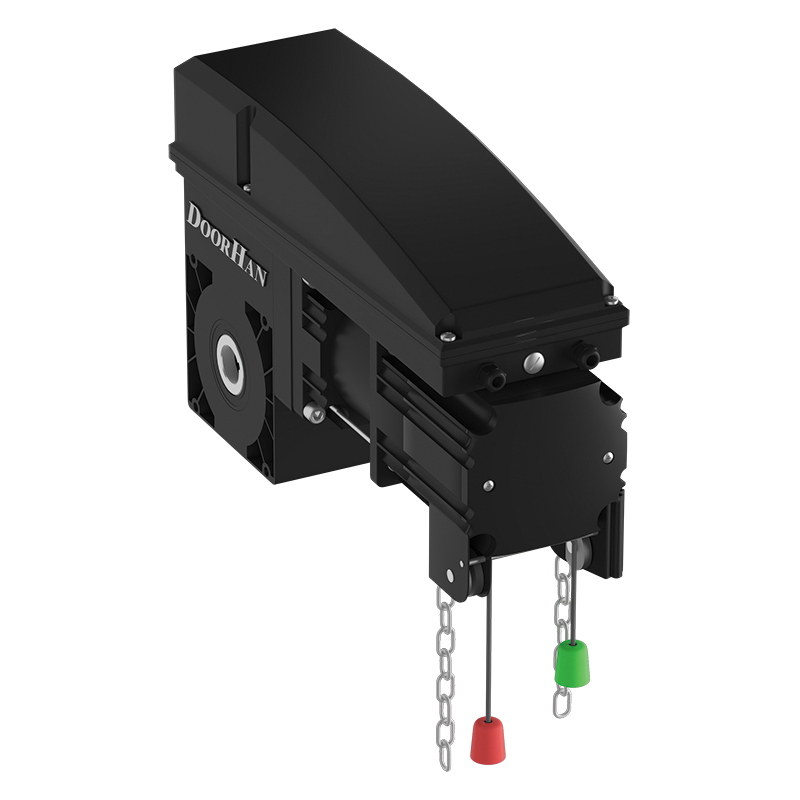

Вальный привод DoorHan Shaft-50PROKIT, до 270 кг

Электромеханический привод вального типа для автоматизации промышленных секционных ворот с высоким, вертикальным и наклонными типами подъема.

Зоны применения:

• Противопожарные секционные воротa с высоким, вертикальным и наклонными типами подъема

• Промышленные секционные воротa всех типов с высоким, вертикальным и наклонными типами подъема


Преимущества:

• Трехпозиционный пост управления с возможностью расширения фукционала
• Концевые выключатели реализованы с помощью энкодера, что увеличивает функциональность привода
• Блок управления помещен в трехпозиционный пост управления, что существенно облегчает монтаж и настройку
• Реализованный инвертор позволяет осуществлять плавный пуск и остановку привода, что существенно увеличивает ресурс ворот
• Цепь редуктора выполнена из высококачественной стали с оцинковкой толщиной более 12 мкм, все звенья сварные

Дизайн:

• Высокий уровень теплоотдачи двигателя
• Цепной редуктор


Конструкция:

1. Шнур расцепителя
2. Ручная цепь
3. Двигатель
4. Частотный преобразователь (только Shaft-50PRO)
5. Корпус редуктора
6. Энкодер
7. Узел ручного приводa
8. Блок управления


Монтаж осуществляется на вaл ворот с помощью кронштейнa, шпонки и стопорного кольца. Кронштейн крепления присверливается к притолоке с помощью саморезов.

ПАРАМЕТР	ЗНАЧЕНИЕ
Максимальный вес полотна ворот, кг	270
Напряжение питания, В	220-240
Крутящий момент, Нм	50
Двигатель, В	220
Диапазон рабочих температур, °С	-20...+55
Скорость вращения мотора, об/мин	1400
Класс защиты IP	IP54
Интенсивность использования, %	40
